АИД-70/50 — аппарат испытательный диодный

Код товара: 20004

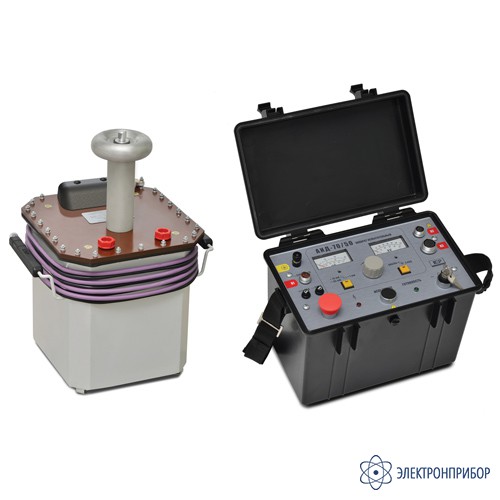

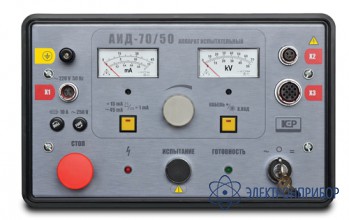

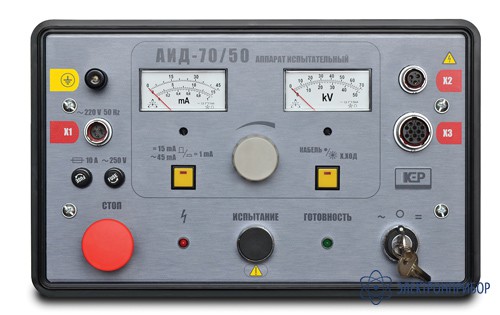

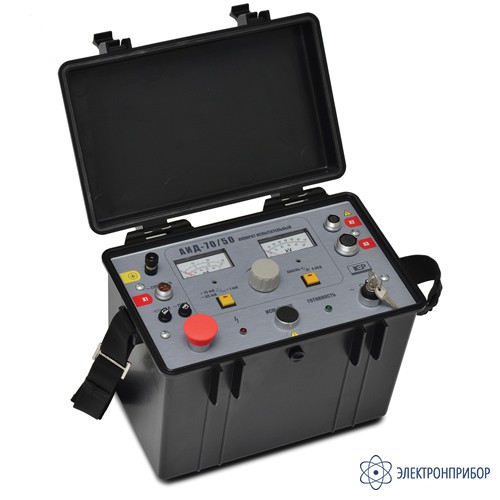

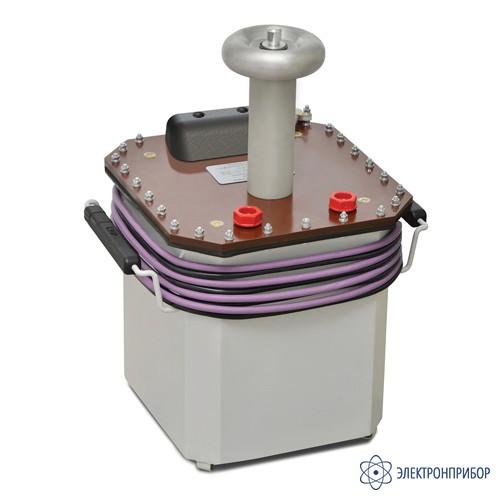

  • Аппарат испытательный диодный АИД-70/50 Аппарат испытательный диодный АИД-70/50 Аппарат испытательный диодный АИД-70/50 Аппарат испытательный диодный АИД-70/50

    Назначение диодного испытательного аппарата АИД-70/50:

    Аппарат испытательный диодный АИД-70/50 предназначен для испытаний напряжением постоянного тока (до 70 кВ) изоляции силовых кабелей (IEC 60502‑2), арматуры силовых кабелей (IEC 61442), а также для испытаний напряжением переменного тока (до 50 кВ) распределительных устройств, автоматов повторного включения, диэлектрических изоляторов, ограничителей перенапряжения (разрядников), сборных шин и иных твердых диэлектрических материалов с относительно небольшой электрической емкостью.

  • Технические характеристики диодного испытательного аппарата АИД-70/50:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220 ± 11
    Частота питающей сети, Гц 50±1
    Наибольшее рабочее напряжение (действующее значение), кВ:
    - на выпрямленном напряжении в продолжительном режиме
    - на переменном напряжении в продолжительном режиме
    - на переменном напряжении в повторно-кратковременном режиме
    70
    50
    50
    Максимальный рабочий ток, мА:
    - на выпрямленном напряжении в продолжительном режиме
    - на переменном напряжении в продолжительном режиме
    - на переменном напряжении в повторно-кратковременном режиме
    14
    20
    45
    Приведенная погрешность измерения выходного напряжения, %, не более ± 3
    Приведенная погрешность измерения выходного тока на выпрямленном напряжении, %, не более ± 3
    Диапазоны измерения испытательного тока на выпрямленном напряжении, мА 0,05 -1; 1-15
    Потребляемая мощность, кВА, не более 3
    Масса, кг, не более:
    - блок управления
    - блок высокого напряжения
    13
    42
    Габаритные размеры, мм, не более:
    - блок управления
    - блок высокого напряжения    		 266×240×354
    660х350х285
    Средний срок службы, лет 10
    Рабочая температура окружающей среды, °С от -10 до +40
    Рабочая относительная влажность до 80% при температуре +20 °С
    Рабочее атмосферное давление 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.)

  • Комплект поставки АИД-70/50

    № Наименование Количество
    1. Блок управления 1
    2. Блок высокого напряжения 1
    3. Кабель сетевой (длина 4 м, сечение 3х0,75 мм2) 1
    4. Провод заземления (длина 4 м, сечение 4 мм2) 1
    5. Провод высоковольтный (длина 4 м) 1
    6. Вставка плавкая ВП2 –1, 1.0 А 2
    7. Вставка плавкая ВП3 –1, 10.0 А 2
    8. Руководство по эксплуатации 1
    9. Метрологическая аттестация ГП "Харьковстандартметрология" по запросу
