АИСТ 100М (G) , АИСТ100МG , АИСТ-100-М-G

Установки для высоковольтных испытаний изоляции

АИСТ 100М (G) — аппарат для испытания диэлектриков с элегазовым трансформатором

Код товара: 42352
  • 64708-16
    Аппарат для испытания диэлектриков с элегазовым трансформатором АИСТ 100М (G) Аппарат для испытания диэлектриков с элегазовым трансформатором АИСТ 100М (G) Аппарат для испытания диэлектриков с элегазовым трансформатором АИСТ 100М (G) Аппарат для испытания диэлектриков с элегазовым трансформатором АИСТ 100М (G)

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      64708-16 до 12.08.2026

    Сертификаты

    Описание аппарата испытания диэлектриков с сухим трансформатором АИСТ 100М (G):

    Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором предназначена для испытания электрооборудования высоким напряжением переменного тока промышленной частоты до 100 кВ.

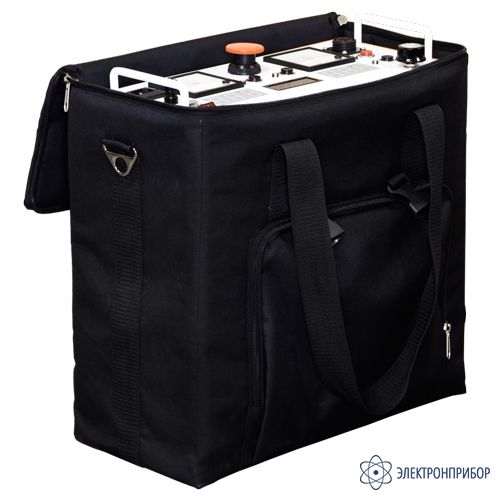

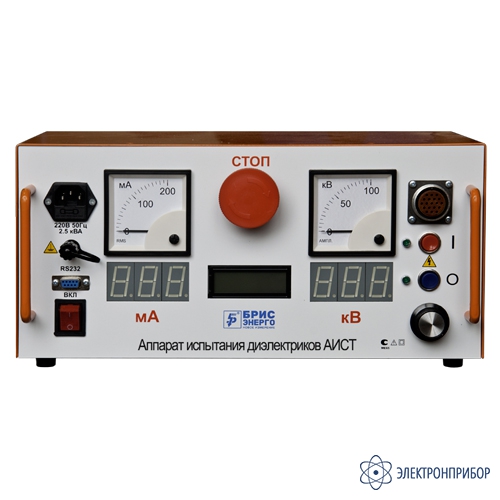

    Высоковольтная испытательная установка аппарат испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором поставляется в двух вариантах исполнения - переносная установка с пультом управления в сумке-чехле и комплект для установки в стационарную или передвижную электротехническую лабораторию высоковольтных испытаний с возможностью монтажа пульта управления в стандартную промышленную 19" стойку управления.

    Отличительной особенностью модификации аппарата испытания диэлектриков АИСТ 100М(G) с элегазовым (SF6) трансформатором является использование испытательного трансформатора с элегазовой (SF6) изоляцией. Это компактная, легкая эргономичная конструкция, имеет высокие влагостойкие показатели, не требует обслуживания в течение всего срока службы.

    Исполнение высоковольтного трансформатора возможно в следующих вариантах (по согласованию): 5кВА / 50мА; 10кВА / 100мА; 15кВА / 150мА; 20кВА / 200мА; 25кВА / 250мА.

    В связи с постоянным совершенствованием, технические характеристики, конструкция и внешний аппарата испытания диэлектриков ААИСТ 100М(G) с элегазовым (SF6) трансформатором могут незначительно отличаться от фактически приобретенного изделия.

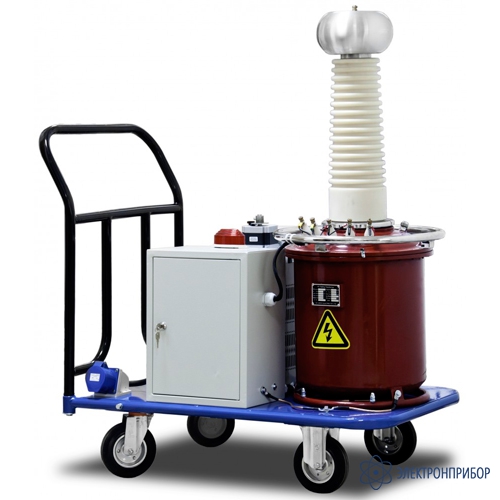

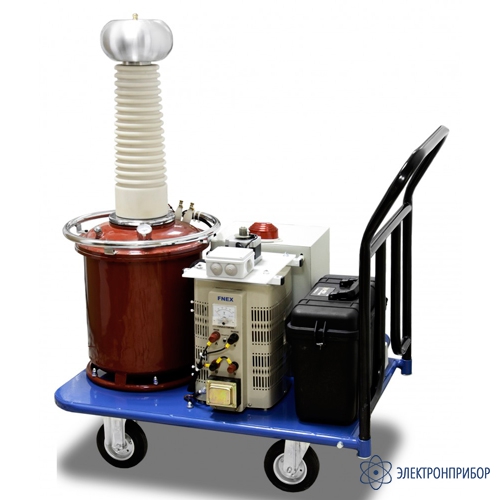

    В комплекте поставляется тележка, позволяющая транспортировать силами одного человека.

  • Технические характеристики аппарата испытания диэлектриков с сухим трансформатором АИСТ 100М (G):

    Параметр Значение
    Диапазон переменного испытательного напряжения от 1 кВ до 100 кВ
    Максимальное значение тока нагрузки на переменном напряжении 150 мА
    Относительная погрешность измерения тока и напряжения не более 3%
    Режим испытаний ручной и автоматический (в автоматичесом режиме настраиваются параметры предела высокого напряжения, скорости подъема испытательного напряжения, ток отсечки, время выдержки испытательного напряжения)
    Возможность подключения к компьютеру и автоматического протоколирования результатов испытаний Есть (по просьбе заказчика)
    Высоковольтный трансформатор сухой необслуживаемый Есть
    Возможность транспортировки на легковом автомобиле в любом положении Есть
    Масса Пульт управления 13 кг
    Высоковольтный генератор 95 кг
    Габаритные размеры Пульт управления 390 х 390 х 185 мм
    Высоковольтный генератор Ф380 х 1000 мм

  • Комплект поставки АИСТ 100М (G)

    № Наименование Количество
    1 Пульт управления 1
    2 Блок высоковольтный 1
    3 Кабель соединительный (пульт управления - блок высоковольтный) 1
    4 Кабель сетевого питания 1
    5 Провод заземления пульта управления 1
    6 Провод заземления блока высоковольтного 1

  • Файлы для АИСТ 100М (G)

Файлы для АИСТ 100М (G)
