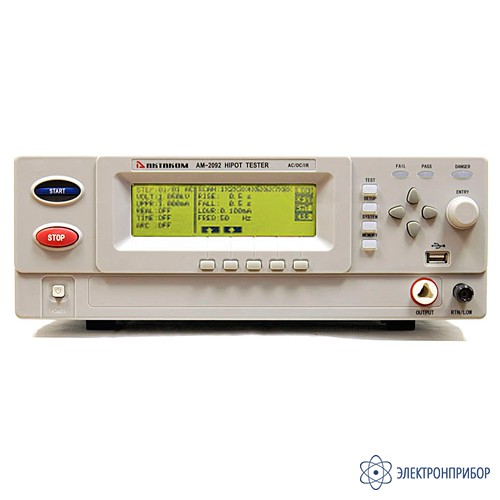

АМ-2092 — высоковольтный тестер изоляции

Код товара: 26897
  • Высоковольтный тестер изоляции АМ-2092 Высоковольтный тестер изоляции АМ-2092

    Назначение высоковольтного тестера изоляции АМ-2092:

    АМ-2092 предназначен для проведения испытаний стойкости изоляции высоким напряжением до 5/6 кВ (AC/DC), измерения сопротивления изоляции до 10 ГОм электронных приборов и компонентов тестовым, а так же измерения межвиткового дугового тока.

    Высоковольтный тестер сопротивления изоляции Актаком АМ-2092 имеет встроенную функцию сортировщика-компаратора, что позволяет проводить тестирование в режиме "Годен/Негоден", Дополнительную защиту обеспечивает функция автоматического разряда после прохождения теста.

    Для выполнения пользовательских тестов АМ-2092 может быть запрограммирован. При этом во внутреннюю память можно записать до 50 групп по 100 шагов в каждой группе и задать время тестирования от 0,3 до 999 с. Дополнительно, в тестере сопротивления изоляции АМ-2092 можно установить:

    • время нарастания/спада напряжения: 0,1…999 с
    • время ожидания (только для DC):от 0.1 до 99.9 c

    Кроме выхода сортировщика "Годен/Негоден" прибор имеет USB и RS-232 интерфейс. Информация о режимах тестирования и измеренных параметрах выводятся на многострочный высококонтрастный ЖК дисплей (240 х 64 точки).

    Особенности высоковольтного тестера изоляции АМ-2092:

    • высококонтрастный ЖК дисплей (240 х 64 точки);
    • встроенная функция сортировщика-компаратора "Годен/Негоден";
    • функция автоматического разряда после прохождения теста;
    • внутренняя память: до 50 групп по 100 шагов в каждой группе;
    • время тестирования от 0,3 до 999 с;
    • время нарастания/спада напряжения: 0,1…999 с;
    • время ожидания (только для DC):от 0.1 до 99.9 c;
    • интерфейс USB и RS-232.

  • Технические характеристики высоковольтного тестера изоляции АМ-2092:

    Параметр Значения
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Тестер стойкости изоляции
    Выходное напряжение
         		 AC (50/ 60 Гц - опция) 0,05…5 кВ
    DC 0,05…6 кВ
    Базовая погрешность ±1,0% (AC/DC)
    Диапазон подстройки ±(1,0% + 10 В)
    Тестовый ток
         		 AC 0,1 мА…30 мА
    DC 0,1 мА…10 мА
    Базовая погрешность ±1,0% (AC/DC)
    Измерение сопротивления изоляции
    Тестовое напряжение 0,05…1 кВ
    Тестовый ток 10 нА…10 мА
    Диапазон измерения сопротивления 0,1 МОм…10 ГОм
    Базовая погрешность 1 МОм…1 ГОм ±5,0%
    1 ГОм…10 ГОм ±10%
    Измерение сопротивления изоляции
    Диапазон AC 1 мА...15 мА
    DC 1 мА...10 мА
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Параметр Значение
    Внутренняя память до 50 групп по 100 шагов в каждой группе
    Время тестирования от 0,3 до 999 с
    Время нарастания/спада напряжения 0,1…999 с
    Время ожидания (только для DC) от 0,1 до 99.9 c
    Интерфейс USB и RS-232
    Питание 198...242 В/ 47,5...52,5 Гц
    Габаритные размеры 330х140х385 мм
    Масса около 20 кг

  • Комплект поставки АМ-2092

    № Наименование Количество
    1. Высоковольтный тестер изоляции АМ-2092 1
    2. Высоковольтный вывод напряжения 1
    3. Высоковольтный вывод заземления 1
    4. Высоковольтный пробник напряжения 1
    5. Запасные предохранители (3 А/220В; 5 А/110 В) 1
    6. Кабель RS-232 1
    7. Шнур питания 1
    8. Руководство по эксплуатации 1
