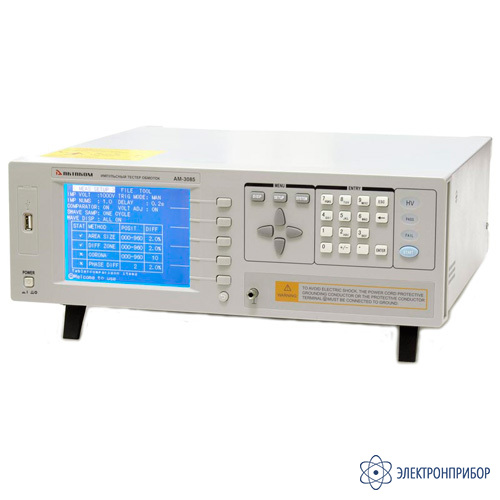

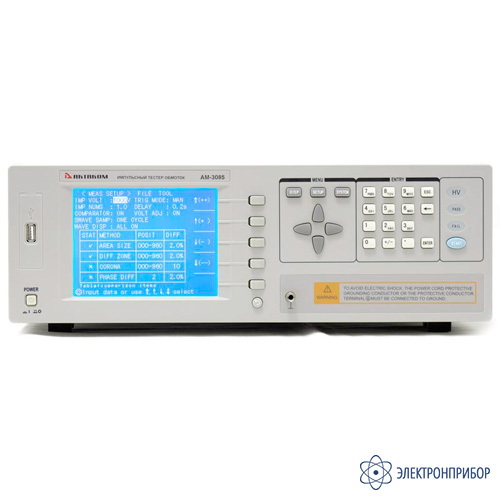

АМ-3085 — импульсный тестер обмоток
Код товара: 80914-
2-3 дня
-
Гарантия
1 год
-
Производитель
Назначение импульсного тестера обмоток АМ-3085:
Импульсный тестер обмоток АКТАКОМ АМ-3085 представляет собой мощный инструмент для испытания обмоток трансформаторов, катушек индуктивности, электродвигателей при выполнении ремонтных и пуско-наладочных работ при обслуживании различного промышленного электрооборудования. Возможность дистанционного управления позволяет использовать данный импульсный тестер обмоток также и в лабораторных условиях.
Возможности импульсного тестера обмоток АМ-3085:
Результат испытания отображается в виде токовой осциллограммы импульсного отклика в режиме напряжение, время и частота и сравнения ее с эталонной формой 4-мя способами:
- Сравнение по размеру площади (AREA SIZE). Метод основан на том факте, что размер площади колебания пропорционален потерям энергии в обмотке, вызванных коротким замыканием между слоями;
- Сравнение по отличию площадей (DIFFERENTIAL AREA). Размер части отличия площадей отражает значение индуктивности и потерь полной энергии. Метод особенно эффективен, когда индуктивность между эталонной обмоткой и тестируемой различна и является основной причиной проблем;
- Сравнение коронного разряда (CORONA DISCHARGE). АМ-3085 обнаруживает высокочастотную энергию (мощность, интенсивность) коронного разряда Возникновение коронного разряда говорит о появлении в изоляции межрядовых пробоев обмоток трансформатора, что приводит к искрению части обмотки, уменьшению индуктивного сопротивления катушек, повышению плотности тока в обмотке, росту tg δ и дополнительному разогреву диэлектрика (трансформаторного масла);
- Сравнение по отличию периодов (PHASE DIFFERNTIAL). АМ-3085 измеряет разницу периодов эталонного и тестируемого колебаний, характеризующую потери энергии на нагрев проводов обмотки, обладающих активным сопротивлением, на излучение электромагнитных волн в окружающее пространство и потери в диэлектриках.

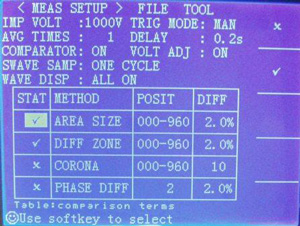

Меню настройки параметров измерений позволяет выбрать один или несколько способов тестирования, цикличность испытаний, указать область сравнения эталонной и текущей осциллограмм, допустимое значение разницы между сигналами, выставить величину выходного импульсного напряжения, режим синхронизации, уровень запуска и длительность задержки.

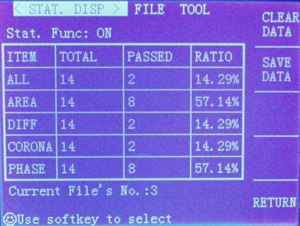

После проведения каждого теста или серии тестов предусмотрена возможность сохранить полученные результаты в файл и получить статистику результатов серии испытаний. USB-диск может быть присоединен для сохранения эталонных колебаний и измерительных параметров. Функция загрузки из файла позволяет хранить целую базу эталонных характеристик и оперативно проводить испытания разного оборудования.

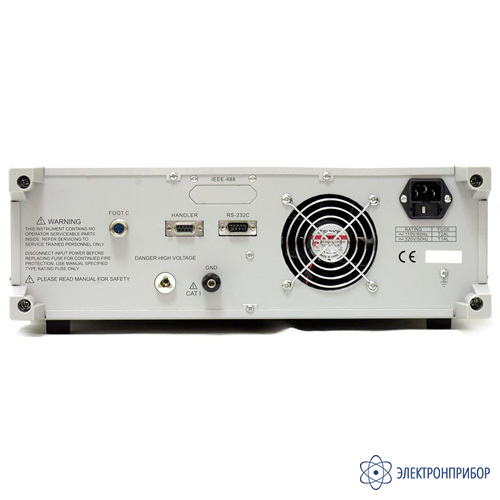

Прибор полностью поддерживает удалённое управление по интерфейсам RS-232 с помощью стандартных команд для программируемых приборов SCPI.
-
-
Технические характеристики импульсного тестера обмоток АМ-3085:
Параметр Значение Выходное импульсное напряжение 500 В…5000 В Разрешение 100 В Тестовый импульс энергии < 250 мДж Индуктивность от 20 мкГн Дисплей ЖК, 320х240 точек Область отображения формы сигнала 240 х 200 точек Входное сопротивление 10 МОм Скорость измерения 5,5 измерений в секунду (дисплей формы сигнала выключен)
3,3 измерений в секунду (дисплей формы сигнала включен)Измерение формы сигнала Напряжение, время, частота Дополнительные функции Графическое отображение формы сигнала, функция ZOOM для обработки диаграмм, функция вывода статистики полученных данных, блокировка клавиатуры паролем Внутренняя память На 60 значений, более 500 значений на USB–диск Режим синхронизации Внутренний/ручной/External/Bus Уровень запуска Программируемый Интерфейсы RS-232, Handler Рабочая температура 0...+40 °С при относительной влажности не более 90 % Питание 198 В…242 В (47,5 Гц…63 Гц) Мощность 40 ВА Габаритные размеры 350 х 135 х 400 мм Масса 8,4 кг Габариты в упаковочной таре 500 х 280 х 530 Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе. -
Комплект поставки АМ-3085
№ Наименование Количество 1 Импульсный тестер обмоток АМ-3085 1 2 Высоковольтный тестовый вывод 2 3 Педаль ножная 1 4 Кабель питания 1 5 Эксплуатационный документ 1
