АММ2093, АММ 2093

Установки для высоковольтных испытаний изоляции

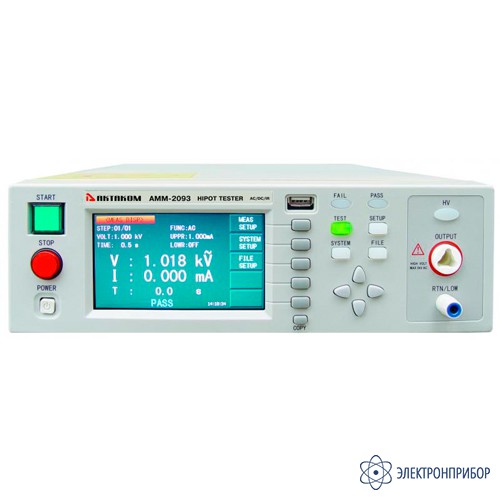

АММ-2093 — высоковольтный тестер изоляции

Код товара: 33339

  • Назначение высоковольтного тестера изоляции АММ-2093:

    АММ-2093 предназначен для проведения испытаний стойкости изоляции высоким напряжением до 5/6 кВ (AC/DC), измерения сопротивления изоляции до 10 ГОм электронных приборов и компонентов тестовым, а так же измерения межвиткового дугового тока.

    Особенности высоковольтного тестера изоляции АММ-2093:

    • Высококонтрастный ЖК дисплей (480 х 272);
    • Встроенная функция сортировщика-компаратора "Годен/Негоден";
    • Функция автоматического разряда после измерения стойкости и сопротивления изоляции;
    • Внутренняя память: 5 групп;
    • Время тестирования (AC/DC): от 0,2 до 999,9 с;
    • Время нарастания/спада напряжения: 0,1…999,9 с;
    • Время ожидания (IR): от 0.2 до 99.9 c;
    • Интерфейс USB-device, USB-host, RS-232, HANDLER;
    • Питание 198...242 В/ 47,5...52,5 Гц;
    • Габаритные размеры 280х89х428 мм;
    • Масса около 10 кг.

  • Технические характеристики высоковольтного тестера изоляции АММ-2093:

    Параметр Значение
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
    Тестер стойкости изоляции
    Выходное напряжение AC (50 Гц) 0,05…5 кВ
    DC 0,05…6 кВ
    Погрешность AC ±(2,0% + 5 е.м.р.)
    Погрешность DC ±(2,0% + 5 е.м.р.)
    Диапазон подстройки ±(1,0% - 5 В) (номинальная мощность)
    Тестовый ток AC 0 мА…20 мА
    DC 0 мкА…10 мА
    Погрешность AC ±(2,0% + 5 е.м.р.)
    Погрешность DC ±(2,0% + 5 е.м.р.)
    Измерение сопротивления изоляции
    Тестовое напряжение Диапазон 0,1 кВ…1 кВ
    Погрешность ±(2,0% + 2 В)
    Диапазон измерения сопротивления 1 МОм…9999 МОм
    Погрешность 500 В - 1000 В ±(5,0% + 2 е.м.р.) на 1 МОм…1000 МОм
    ±(10,0% + 2 е.м.р.) на 1000 МОм…9999 МОм
    100 В - 500 В ±(10,0% + 2 е.м.р.) на 1 МОм…1000 МОм
    Измерение межвиткового дугового тока
    Диапазон AC 1 - 9 уровней (по умолчанию 5)
    20 мА; 18 мА; 16 мА; 14 мА; 12 мА; 10 мА; 7,7мА; 5,5 мА; 2,8 мА
    DC 1 - 9 уровней
    ОБЩИЕ ХАРАКТЕРИСТИКИ
    Внутренняя память 5 групп
    Время тестирования (AC/DC) от 0,2 до 999,9 с
    Время нарастания/спада напряжения 0,1…999,9 с
    Время ожидания (IR) от 0,2 до 99,9 c
    Интерфейс USB-device, USB-host, RS-232, HANDLER
    Питание 198...242 В/ 47,5...52,5 Гц
    Габаритные размеры 280х89х428 мм
    Масса около 10 кг

  • Комплект поставки АММ-2093

    № Наименование Количество
    1 Высоковольтный тестер изоляции АММ-2093 1
    2 Высоковольтный тестовый кабель 1
    3 Высоковольтный кабель заземления 1
    4 Запасной предохранитель (2.5 А/220 В; 5 А/110 В) 2
    5 Кабель RS-232 1
    6 Сетевой шнур 1
    7 Упаковочная тара 1
    8 Руководство по эксплуатации 1
