Установки для высоковольтных испытаний изоляции

АВИЦ-70 с ручным управлением — аппарат высоковольтный

Код товара: 55333
  • 66233-16

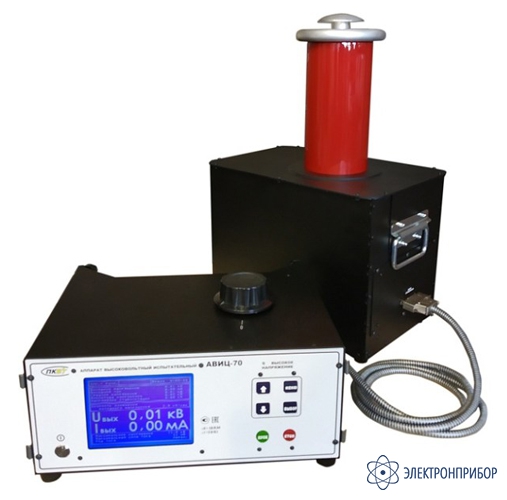

    Аппарат высоковольтный АВИЦ-70 с ручным управлением Аппарат высоковольтный АВИЦ-70 с ручным управлением

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      66233-16 до 26.12.2026

    Сертификаты

    Назначение аппарата высоковольтного АВИЦ-70 с ручным управлением:

    Аппарат высоковольтный испытательный цифровой АВИЦ-70 с ручным управлением – позволяет генерировать и измерять напряжение и силу переменного и постоянного тока. Особенностью данной модели — полностью ручной режим набора напряжения путем вращения рукоятки регулятора напряжения. Данная модификация лишена режима "Прожиг", режима "Автоматическая работа с ванной испытательной", режимов работы с низковольтными блоками, режима "Быстрого / медленного отключения высокого напряжения", интерфейса RS-485. В данной модификации остался режим "Проверка трансформаторного масла", опция USB и ПО с функцией фотографии экрана.

    Информация о ходе испытаний представлена на графическом дисплее, информация о токе и напряжении представлена в цифровом формате и в виде бегущего графика.

    Проверка трансформаторного масла. Приборы серии АВИЦ имеют режим "Проверка трансформаторного масла", тоесть при пробое масла в испытательной ячейке прибор выводит на экран значения напряжения, зафиксированные при пробое. Для этого режима на высоковольтном выводе трансформатора необходимо установить высоковольтный резистор номиналом 1.5…2.5 МОм для увеличения выходного сопротивления блока высоковольтного.

    Дополнительная опция с замыкателем. Данная опция состоит из короткозамыкателя с электромагнитом. При включении прибора кнопкой "СЕТЬ" короткозамыкатель отводится от высоковольтного вывода, соответственно при отключении питания прибора — соединяет высоковольтный вывод с "землей".

    Особенности аппарата высоковольтного АВИЦ-70 с ручным управлением:

    • Исполнение 1 — стальной корпус, вертикальное и горизонтальное рабочее положение;
    • Разработка и производство России;
    • Графический экран — промышленный, рабочая температура -30…+50 °C;
    • Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
    • Провод питания — производства России;
    • Режим проверки трансформаторного масла с фиксацией значений U;
    • Запуск таймера с любого напряжения;
    • Интерфейс USB и ПО с фотографией результата;
    • Встроенное разрядное устройство;
    • Встроенный диодный столб;
    • Графическое и цифровое отображение напряжения и тока;
    • Отсутствие коронации, гула, дребезга;
    • Влагопылезащитное исполнение блоков IP54 и IP60;
    • Защита экрана — поликарбонат с защитным покрытием;
    • Легкий и компактный;
    • Установка тока отключения от 1 до 37 мА с шагом 1 мА;
    • Фиксация значений U при электриеском пробое в нагрузке;
    • Ручной режим работы, модифицированный таймер;
    • Температурная защита высоковольтного блока 50 °C.

  • Технические характеристики аппарата высоковольтного АВИЦ-70 с ручным управлением:

    Параметр Значение
    Диапазон измерения напряжения переменного тока, кВ 1,00…51,00
    Диапазон измерения напряжения постоянного тока, кВ 1,00…71,00
    Диапазон измерения силы переменного тока, мА 0,05…31,00
    Диапазон измерения силы постоянного тока, мА 0,05…16,00
    Установка защиты силы переменного тока, мА 1…37
    Установка защиты силы постоянного тока, мА 1…25
    Фиксация параметров пробоя на индикаторе, мА U и I
    Режим проверки трансформаторного масла да
    Пределы допускаемой относительной погрешности измерения напряжения, % ± 1,0/0,04
    Пределы допускаемой относительной погрешности измерения силы тока, % ± 2,0/0,1
    Габаритные размеры блока индикации исполнение 1, мм 370х165×300
    Габаритные размеры блока высоковольтного, мм 375х550х250
    Масса блока индикации исполнение 1, кг 13±1
    Масса блока высоковольтного, кг 25±1
    Максимальная потребляемая мощность, ВА 2000
    Средний срок службы, лет, не менее 5

  • Комплект поставки АВИЦ-70 с ручным управлением

    № Наименование Количество
    1 Блок управления в стальном корпусе 1
    2 Блок высоковольтный 1
    3 Кабель соединительный 1
    4 Кабель сетевой 1
    5 Ответная часть разъёма блокировки 1

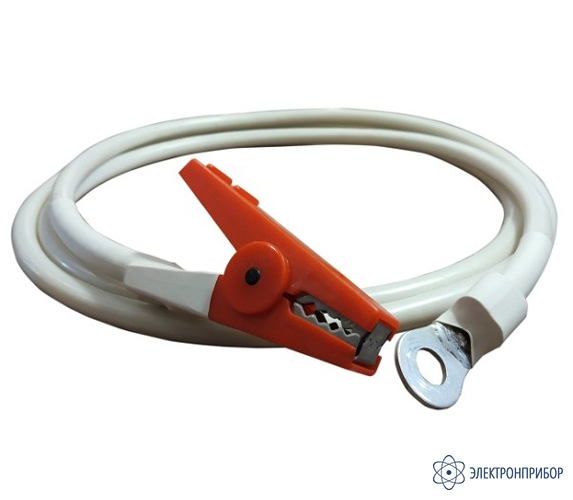

    6 Провод заземления 2
    7 Вставка плавкая 20 А (установлена в сетевом разъёме) 1
    8 Паспорт 1

    Дополнительная комплектация АВИЦ-70 с ручным управлением:

    (Поставляется за отдельную плату)

    № Наименование
    1 Опция с USB и ПО
    2 Опция с замыкателем
    3 Высоковольтный провод 60 кВ, длина 2 метра

  • Дополнительная комплектация АВИЦ-70 с ручным управлением
