HV Test Set 50 — высоковольтный испытательный комплект 50 кВ DC

Код товара: 33859
  • 64957-16
    Высоковольтный испытательный комплект 50 кв dc HV Test Set 50 Высоковольтный испытательный комплект 50 кв dc HV Test Set 50 Высоковольтный испытательный комплект 50 кв dc HV Test Set 50

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      64957-16 до 07.09.2026

    • Производитель

      Seba, Германия

    • Артикул

      3003216

    Описание высоковольтного испытательного комплекта HV Test Set 50:

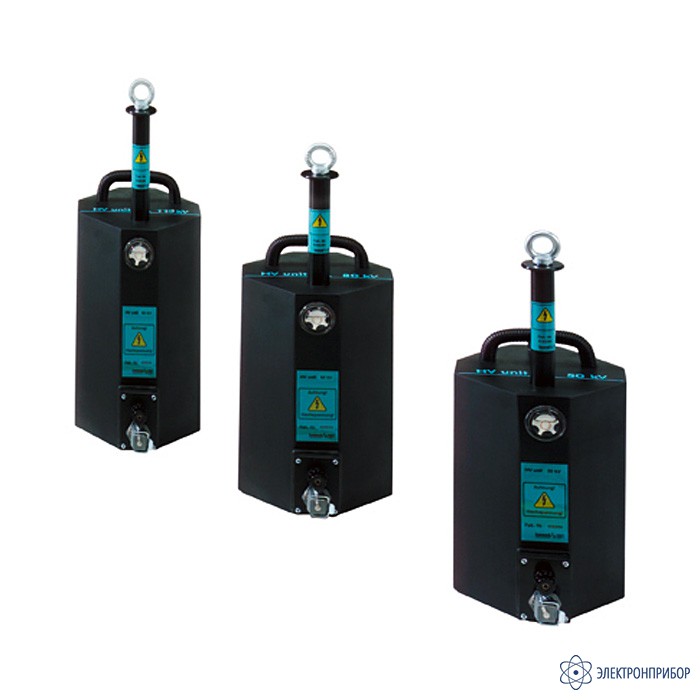

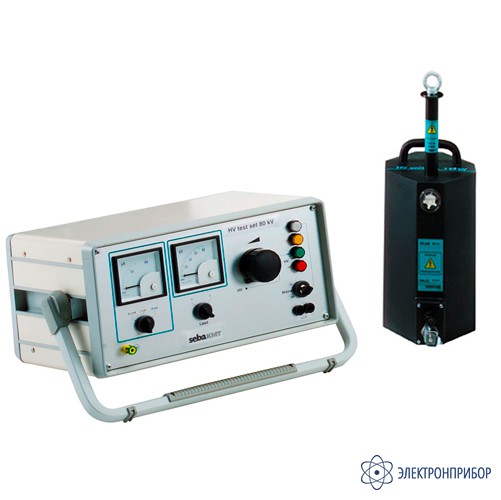

    Прибор HV Test Set относится к кабельным испытательным приборам и предназначен для проведения испытаний постоянным напряжением кабелей и ВВ установок в соответствии с нормативными правилами VDE. Он состоит из измерительного и высоковольтного блоков. Небольшие размеры корпуса и малый вес делают прибор транспортабельным и позволяют применять его непосредственно на месте. HV Test Set имеет три исполнения 50 кВ, 80 кВ, 110 кВ и поставляется как переносной высоковольтный прибор.

    Преимущества высоковольтного испытательного комплекта HV Test Set 50:

    • Безопасное использование благодаря системе контроля и простейшему управлению;
    • Компактная и легкая конструкция, благодаря чему легко и быстро монтируется;
    • Благодаря модульной конструкции может комплектоваться по запросам заказчика.

    Назначение высоковольтного испытательного комплекта HV Test Set 50:

    • Проверки вновь проложенных кабелей и муфт перед вводом в эксплуатацию;
    • Регулярного проведения кабельных испытаний;
    • Испытания электротехнического оборудования;
    • Контроля перед повторным включением после проведения ремонта и работ на кабелях и высоковольтных установках.

    Особенности высоковольтного испытательного комплекта HV Test Set 50:

    • Простота обслуживания;
    • Небольшой вес и компактное исполнение;
    • Контроль исправности заземления;
    • Отключение при токовой перегрузке;
    • Гарантия качества в соответствии с нормативными правилами DIN ISO 9001;
    • Хорошее качество изоляции корпуса;
    • Отвечающее требованиям по защите окружающей среды.

  • Технические характеристики высоковольтного испытательного комплекта HV Test Set 50:

    Параметр Значение
    Постоянное напряжение на выходе/диапазон напряжения 0 … 50 кВ
    Ток на выходе при максимальном выходном напряжении 6 мА
    Токовая перегрузка ≥ 8 мА
    Диапазон тока 0.1 мA / 1 тА / 10 тА
    Питание 230 V AC, 50 Гц
    Потребляемая мощность Максимально 0,9 кВА
    Температура эксплуатации -25 °С ... +55 °С
    Температура хранения -40 °С ... +70 °С
    Вес измерительного блока 13,5 кг
    Вес высоковольтного блока 17 кг
    Размеры измерительного блока 400 x 335 x 200 мм
    Размеры высоковольтного блока 214 x 460 x 236 мм

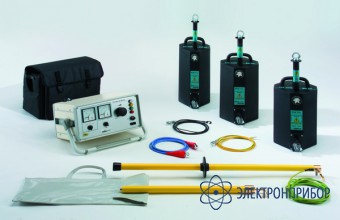

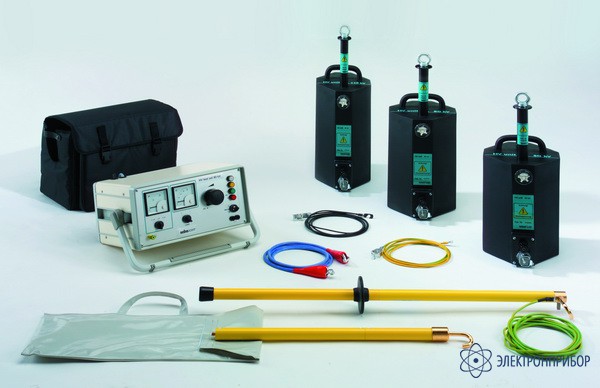

  • Комплект поставки HV Test Set 50

    № Наименование Количество
    1 Измерительный блок в кожаной сумке 1
    2 Высоковольтный блок с в/в подключением 1
    3 Кожаная сумка для измерительного блока 1
    4 Кабель для соединения в/в и измерительного блока 1
    5 Высоковольтный соединительный провод, 2 м 1
    6 Провод заземления, 3 м, заземление в/в блока 1
    7 Провод заземления, 3 м, заземление измерительного блока 1
    8 Заземляющая штанга 1
    9 Разрядная штанга 1
    10 Провод заземления 1
    11 Сумка для заземляющей штанги и провода заземления 1
    12 Руководство по эксплуатации 1
    13 Дополнительный сервисный пакет 1
