ИМ-65Ц, ИМ 65 Ц, ИМ65Ц

Установки для высоковольтных испытаний изоляции

ИМ-65Ц — установка для испытания изоляции выпрямленным напряжением

Код товара: 62752

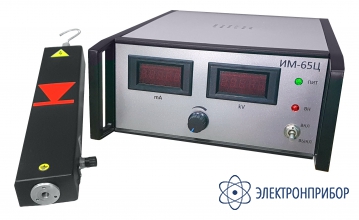

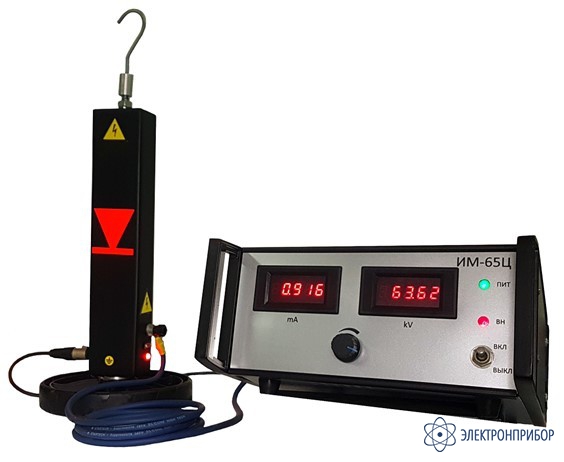

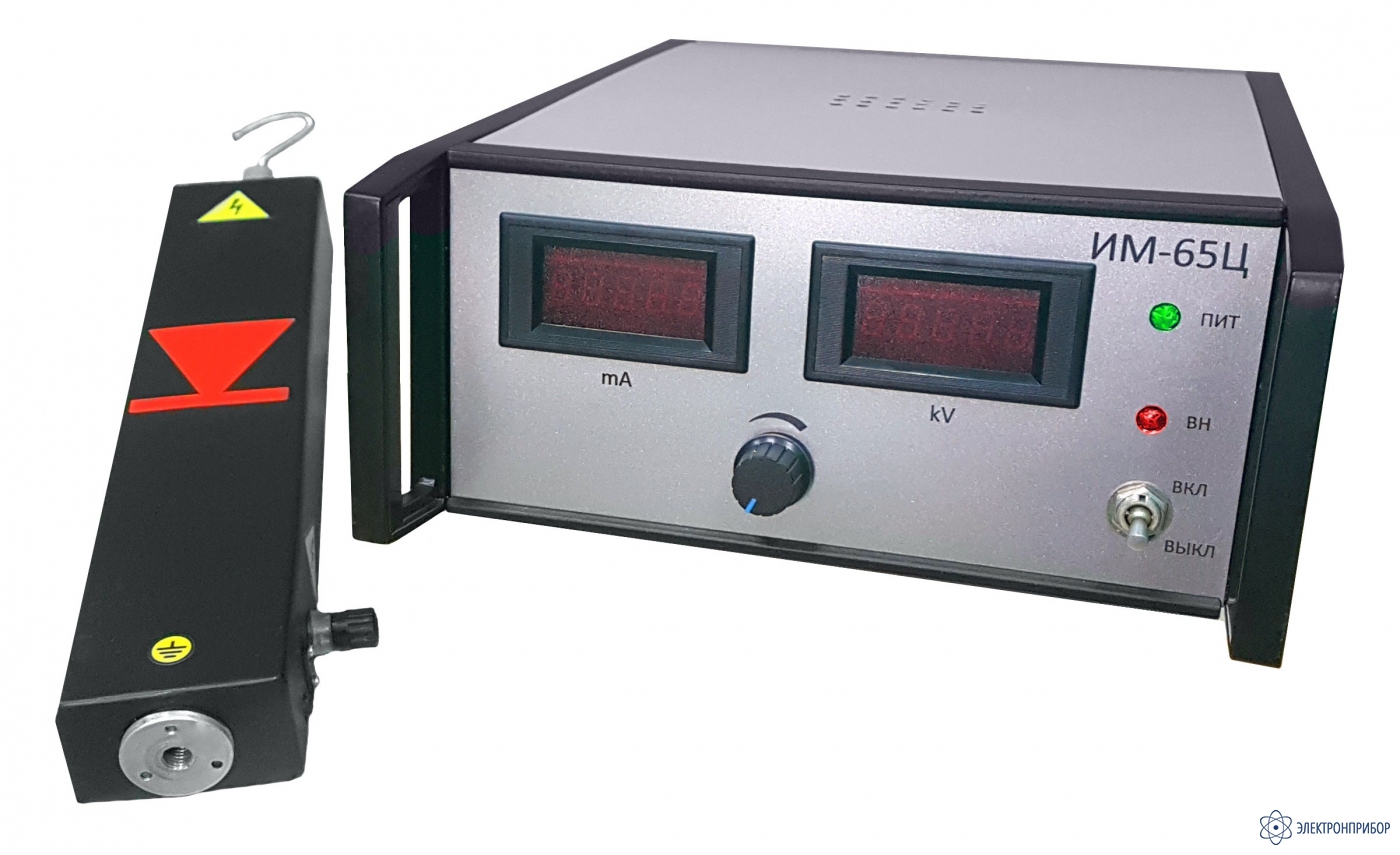

  • Установка для испытания изоляции выпрямленным напряжением ИМ-65Ц Установка для испытания изоляции выпрямленным напряжением ИМ-65Ц

    Описание установки для испытания изоляции выпрямленным напряжением ИМ-65Ц:

    Малогабаритная переносная установка для испытания изоляции ИМ-65Ц.

    Установка типа ИМ-65Ц предназначена для испытания выпрямленным напряжением изоляции силовых кабелей, шинопроводов, опорных и проходных изоляторов, ограничителей перенапряжений, разрядников, а также изоляции силовых трансформаторов. Установкой также можно проверять пробивные напряжения (реальный класс) полупроводниковых силовых приборов (диоды,тиристоры, симисторы) Установка рассчитана для эксплуатации под навесом, исключающим прямое попадание осадков или в помещениях при рабочих значениях температуры воздуха от -10ºС до +40ºС ,относительной влажности 80% при температуре +20ºС и атмосферном давлении 84,0-106,7 кПа (630-800 мм.рт.ст.)

    Особенности установки для испытания изоляции выпрямленным напряжением ИМ-65Ц:

    В установке предусмотрены:

    • Плавное регулирование выходных параметров от 0 до 65 кВ;
    • Возможность питания от сети ~220В и от аккумуляторной батареи автомобиля 12,6 В;
    • Работоспособность аппарата в режиме Х.Х. и К.З;
    • Цифровая индикация выходных параметров(3 знака после запятой 9.999 по току и 2 знака 99.99 по напряжению);
    • По сравнению с предыдущей моделью ИМ-65 - повышения выходная мощность на 20%;
    • Возможно изготовление серии установок на выходное напряжение 25 кг, 35 кг и 45кг.

  • Технические характеристики установки для испытания изоляции выпрямленным напряжением ИМ-65Ц:

    Параметр Значение
    Напряжение питания: переменного тока от сети 50 Гц 220±15% В
    Постоянное напряжение от АБ 12±10% В
    Ток потребления: от сети не более 1,5 A
    Ток потребления: от АБ не более 14 A
    Максимальное выходное выпрямленное напряжение 65 кВ
    Полярность относительно ┴ Отрицательная
    Ток нагрузки при напряжении 65 кВ не менее 1,2±10% мА
    Ток нагрузки при напряжении 30 кВ не менее 2,7±10% мА
    Ток К.З. 14±10% мА
    Блок управления(БУ) 360x250x125 мм
    Блок умножения напряжения (БУН) 410x65x50 мм
    Суммарная масса установки 9 кг
    Время подготовки аппарата к проведению работ по испытанию изоляции с учетом правил ТБ не более 5 мин

  • Комплект поставки ИМ-65Ц

    № Наименование Количество
    1 Блок управления 1
    2 Блок умножения напряжения 1
    3 Кабель В/В -1 жильный 2,5м 1
    4 Кабель контрольный -4 жильный 2,5м 1
    5 Руководство по эксплуатации 1

  • Файлы для ИМ-65Ц

Файлы для ИМ-65Ц
