KPG 120 kV, KPG120kV, KPG-120-kV

Установки для высоковольтных испытаний изоляции

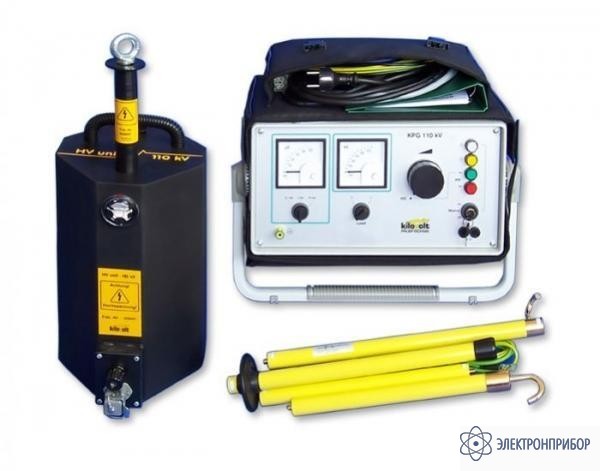

KPG 120kV — установка для испытания кабелей

Код товара: 27601
  • 67572-17

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      67572-17 до 17.05.2022

    • Производитель

      Kilovolt Prueftechnik, Германия

    Назначение установки для испытания кабелей KPG 120kV:

    Установка KPG 120кВ была разработана для испытания силовых кабелей среднего напряжения.

    Установка для испытания кабелей KPG 120кВ имеет небольшую массу и высокую выходную мощность, благодаря компактному дизайну, она идеально подходят для использования в полевых условиях. Разделенные функциональный и высоковольтный блок, переключатель с ключом, блокировка включения и цепь защитного заземления обеспечивают максимальную безопасность при использовании KPG 120кВ для испытания кабелей.

    Область применения установки для испытания кабелей KPG 120kV:

    • Испытание кабелей и кабельных соединений перед вводом в эксплуатацию
    • Испытание кабеля при  повторном  вводе в эксплуатацию кабельных систем
    • Регулярное профилактическое испытание кабелей

    Особенности установки для испытания кабелей KPG 120kV:

    • Легкое управление
    • Прочная конструкция, малая масса
    • Модульный дизайн
    • Быстрая настройка тестирования в полевых условиях
    • Отключение при перегрузке по току
    • Защита от перегрузки по напряжению
    • Измерение напряжения прямо на высоковольтном выходе
    • Цепь защитного заземления

  • Технические характеристики установки для испытания кабелей KPG 120kV:

    Параметр Значения
    Источник питания Работа от электрической сети, выбор 115/230 В; 50/60 Гц
    Выходное напряжение плавно регулируемое 0 ... 120 кВ постоянного тока отрицательная полярность
    Номинальный выходной ток при максимальном выходном напряжении 3,5 мА
    Отключение при перегрузке по току > 5,5 мА
    Диапазон измерений напряжения 0 ... 130 кВ
    Диапазоны измерения тока 100 мкА / 1 мА / 10 мА
    Потребляемая мощность 900 ВА максимум
    Диапазон рабочих температур
    Температура хранения    		 -25 °C ... +55 °C
    -40 °C ... +70 °C
    Масса Функциональный блок
    Высоковольтный блок    		 13 кг
    20,5 кг
    Размеры (Ш х В х Г) Функциональный блок
    Высоковольтный блок    		 37 x 20 x 28 см
    21 x 43 x 31 см

  • Комплект поставки KPG 120kV

    Наименование Количество
    Установка для испытания кабелей KPG 120kV 1
    Функциональный блок с защитной сумкой и местом для хранения кабеля 1
    Высоковольтный блок с высоковольтным креплением 1
    Высоковольтный соединительный кабель, длина 2 метра 1
    Соединительный кабель, для соединения высоковольтного блока и функционального блока, длина 3 метра 1
    Кабель заземления для станционного заземления, длина 3 метра 1
    Кабель заземления для защитного заземления, длина 3 метра 1
    Шнур питания 1
    Штанга заземления и разрядки, съёмная, с кабелем заземления и сумкой 1
    Пакет обновления 1
    Руководство пользователя 1
    Наименование Цена
    Контейнер для транспортировки установки KPG По запросу
