PGK-50, PGK50

Установки для высоковольтных испытаний изоляции

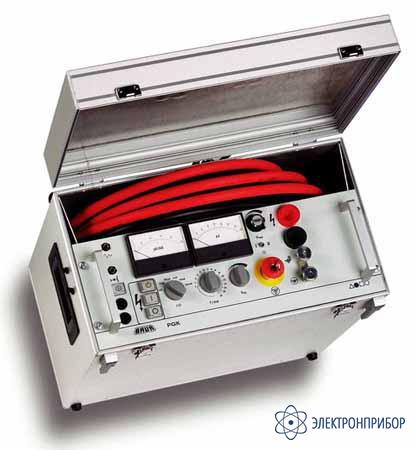

PGK 50 — компактная испытательная установка (до 50 кВ)

Код товара: 24538

  • Назначение установки PGK 50:

    Портативная высоковольтная установка PGK 50 для формирования напряжения отрицательной полярности до 50 кВ предназначена для испытаний кабелей с бумажно-масляной изоляцией и оболочки кабелей с изоляцией из сшитого полиэтилена в высоковольтных сетях. Высокое напряжение формируется посредством высоковольтного трансформатора и умножителя напряжения. Высоковольтная установка помещается в переносном футляре с ручками и ремнем.

    Особенности установки PGK 50:

    • плавно регулируемое выходное напряжение
    • измерение напряжения производится непосредственно на высоковольтном выходе
    • таймер на 1 - 30 мин
    • высокочувствительное измерение тока
    • высокий ток короткого замыкания
    • обеспечение эксплуатационной безопасности в соответствии со стандартом VDE 0104
    • защита от перенапряжений переходного процесса
    • безопасный штепсельный разъем, аварийный выключатель, сигнальные лампочки
    • возможность подключения Y/t-графопостроителя для записи тока
    • интегрированное разрядное устройство работает автоматически. Разрядный резистор для максимальной разрядной энергии 8000 Вт. При сбое электропитания разрядное устройство срабатывает автоматически.

  • Технические характеристики установки PGK 50:

    Параметр Значения
    Максимальное постоянное испытательное напряжение 50 кВ
    Диапазон измерения тока 1 мкА/ 10 мкА/ 100 мкА;
    1 мА/ 10 мА/ 100 мА
    Максимально допустимый ток (в режиме КЗ) 25 мА DC
    Мощность максимальная 1600 ВА
    Наименьший считываемый ток 20 нА

  • Комплект поставки PGK 50

    Наименование Количество
    Установка PGK 50 1
    Высоковольтный соединительный кабель 4 м, с фиксированным креплением к установке 1
    Кабель заземления 3 м с зажимом типа струбцина 24 мм 1
    Кабель для оперативного заземления 1
    Сетевой кабель 1
    Руководство по эксплутации на русском языке 1

    Доплнительная комплектация

    Наименование Цена
    Штанга разрядная, ES 70, 12 кВт*с По запросу
