PGK110 HB — высоковольтная испытательная установка

Код товара: 29077
  • Является модификацией PGK110

    Описание установки высоковольтной испытательной PGK110:

    Установка высоковольтная PGK 110, производства  компании BAUR (Австрия) , предназначена  для высоковольтных испытаний переменным напряжением до 80кВ и постоянным напряжением до 110кВ постоянного тока положительной или отрицательной полярности.

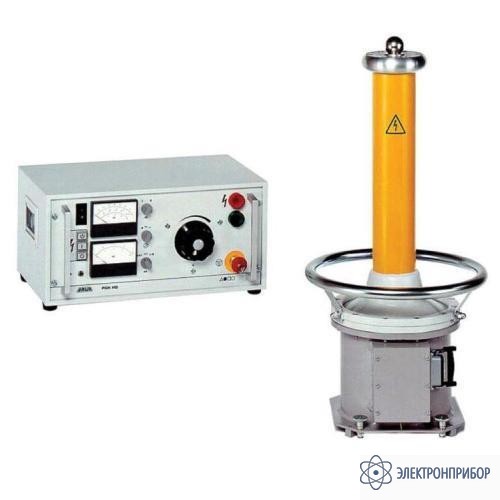

    Установка  PGK 110 состоит из двух блоков . Рабочий блок в конструкции под 19-дюймовую аппаратную стойку имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.

    Высоковольтный блок  PGK 110 содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.

    Особенности установки высоковольтной испытательной PGK110:

    • Не требующая технического обслуживания конструкция;
    • Регулируемое выходное напряжение;
    • Обеспечение эксплуатационной безопасности;
    • Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
    • Индикация напряжения: двухдиапазонный аналоговый прибор;
    • Измерение тока: трехдиапазонный аналоговый прибор, декадный переключатель;
    • Защита от перегрузки.

  • Технические характеристики установки высоковольтной испытательной PGK110:

    Параметр RGK110 HB RGK110/5 HB
    Максимальное выходное напряжение, кВ
    -Переменного тока
    -Постоянного тока
    80
    110
    80
    100
    Диапазон измерения напряжение, кВ 0-78
    0-110
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Максимальная сила выходного тока не более, мА
    -Переменного тока
    -Постоянного тока
    14
    5
    66
    22
    Ток короткого замыкания не более, мА
    -Переменного тока
    -Постоянного тока
    30
    7
    137
    104
    Диапазоны измерений силы тока (тока утечки), мА 0,2-2
    2-20
    0,4-4
    4-40    		 1-10
    10-100
    1,11-11,1
    11,1-111
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Напряжение / Частота сети от 198 до 242В / ОТ 45 ДО 60 Гц
    Потребляемая мощность не более, В·А
    -Нормальная работа
    -Режим КЗ
    1380
    2650
    5750
    11700
    Габаритные размеры блока управления, мм (ШхВхГ) 502 х 241 х 290 502 х 580 х 480
    Габаритные размеры высоковольтного блока (Высота / Диаметр), мм 1130/640 1320/640
    Масса блока управления, кг 17 51
    Масса высоковольтного блока, кг 75 162
    Изоляция между выводами (кроме высоковольтных) и корпусомa
    -Электрическая прочность (50 Гц, 1 мин), В
    -Сопротивление изоляции, МОм
    1500
    5
    Рабочие условия эксплуатация:
    -Температура окружающего воздуха, °С
    -Относительная влажность, %
    -Атмосферное давление, кПа
    от 0 до + 45
    до 90 без конденсации
    от 86,7 до 106,7
    Устойчивость к условия транспортирования Группа "3" ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °С и относительной влажности до 95% при 30 °С

  • Комплект поставки PGK110 HB

    № Наименование Количество
    1 Высоковольтный блок PGK100HB 1
    2 Блок управления PGK100HB 1
    3 Разрядная штанга, 18 кВ 1
    4 Соединительный кабель установка-модуль управления, 5м 1
    5 Кабель заземления, 3м 1
    6 Высоковольтный кабель с клещами , 2,5 м 1
    7 Кабель питания 1
    8 Руководство по эксплуатации 1
