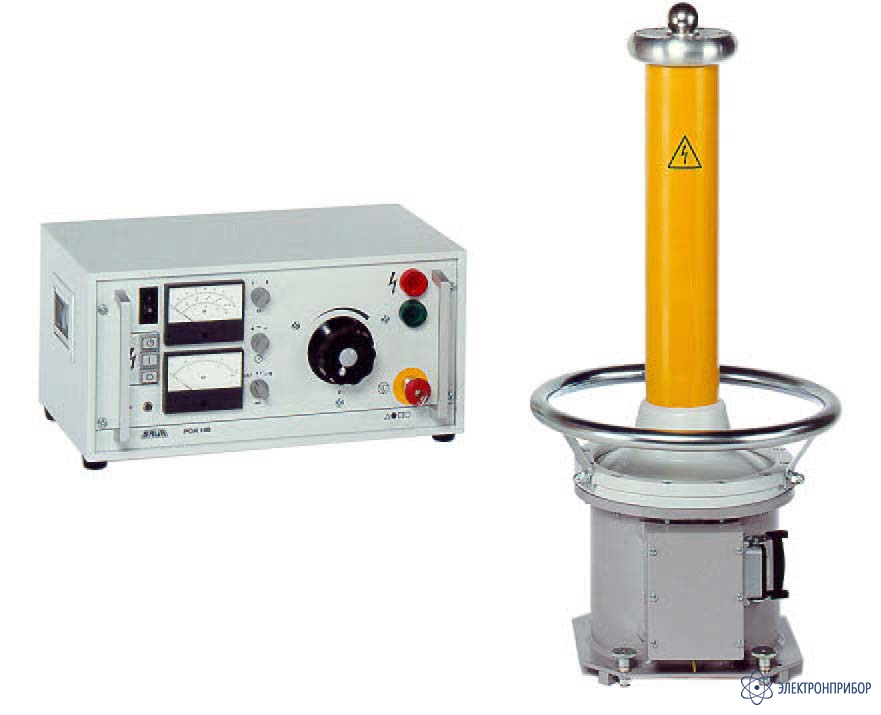

PGK70 — установка высоковольтная испытательная

Код товара: 48296
  • 2 варианта исполнения

    Описание установки высоковольтной испытательной PGK70:

    Состоящая из двух блоков испытательная установка PGK 70 формирует изменяемые по величине испытательные напряжения переменного тока промышленной частоты или напряжения постоянного тока положительной или отрицательной полярности.

    Рабочий блок в конструкции под 19-дюймовую аппаратную стойку имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.

    Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.

    Особенности установки высоковольтной испытательной PGK70:

    • Не требующая технического обслуживания конструкция;
    • Регулируемое выходное напряжение;
    • Обеспечение эксплуатационной безопасности;
    • Защита от короткого замыкания путем ограничения тока внутри аппаратуры;
    • Индикация напряжения: двухдиапазонный аналоговый прибор;
    • Измерение тока: трехдиапазонный аналоговый прибор, декадный переключатель;
    • Защита от перегрузки.

  • Технические характеристики установки высоковольтной испытательной PGK70:

    Параметр RGK 70HB RGK 70/2,5
    Максимальное выходное напряжение, кВ
    -Переменного тока
    -Постоянного тока
    55
    70
    Диапазон измерения напряжение, кВ 0-55
    0-78
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Максимальная сила выходного тока не более, мА
    -Переменного тока
    -Постоянного тока
    7
    3
    50
    20
    Ток короткого замыкания не более, мА
    -Переменного тока
    -Постоянного тока
    20
    12
    117
    84
    Диапазоны измерений силы тока (тока утечки), мА 0,2-2
    2-20
    0,4-4
    4-40    		 1-10
    10-100
    1,11-11,1
    11,1-111
    Пределы допускаемой приведенной погрешности измерения напряжения постоянного и переменного тока в рабочих условиях, % ± 2,5
    Напряжение / Частота сети от 198 до 242В / ОТ 45 ДО 60 Гц
    Потребляемая мощность не более, В·А
    -Нормальная работа
    -Режим КЗ
    640
    1200
    3200
    6500
    Габаритные размеры блока управления, мм (ШхВхГ) 502 х 241 х 290 502 х 241 х 290
    Габаритные размеры высоковольтного блока (Высота / Диаметр), мм 510/385 1130/455td>
    Масса блока управления, кг 13,5 22
    Масса высоковольтного блока, кг 26 93
    Изоляция между выводами (кроме высоковольтных) и корпусомa
    -Электрическая прочность (50 Гц, 1 мин), В
    -Сопротивление изоляции, МОм
    1500
    5
    Рабочие условия эксплуатация:
    -Температура окружающего воздуха, °С
    -Относительная влажность, %
    -Атмосферное давление, кПа
    от 0 до + 45
    до 90 без конденсации
    от 86,7 до 106,7
    Устойчивость к условия транспортирования Группа "3" ГОСТ 22261-94 с расширенными параметрами по температуре от -20 до +60 °С и относительной влажности до 95% при 30 °С

  • Комплект поставки PGK70

    № Наименование Количество
    1 Высоковольтный блок 1
    2 Блок управления 1
    3 Разрядная штанга, 12 кВ 1
    4 Соединительный кабель установка-модуль управления, 5м 1
    5 Кабель заземления, 3м 1
    6 Высоковольтный кабель с клещами , 2,5 м 1
    7 Кабель питания 1
    8 Руководство по эксплуатации 1

  • Модификации PGK70

    Подберите модификацию по параметрам

    Максимальная сила выходного переменного тока
    Максимальная сила выходного постоянного тока
    Ток короткого замыкания (переменный ток)
    Ток короткого замыкания (постоянный ток)
    Диапазоны измерения тока утечки, мА
