ПрофКиП АВИЦ-70П — приставка измерительная

Код товара: 61526

  • Назначение приставки измерительной ПрофКиП АВИЦ-70П:

    Приставка измерительная ПрофКиП АВИЦ-70П для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках. Используется совместно с аппаратом высоковольтным испытательным ПрофКиП АВИЦ-70 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.

  • Технические характеристики приставки измерительной ПрофКиП АВИЦ-70П:

    Параметр Значение
    Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения 0.30 кВ … 50.00 кВ
    Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную 0.30 кВ … 20.00 кВ
    Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале 0.30 мА … 10.00 мА
    Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более ±[1.0 + 0.04]% + 1 емр
    Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более ±[1.0 + 0.04]% + 1 емр
    Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10°C не более 0.1%
    Количество каналов измерения силы тока 4
    Количество диапазонов испытательного напряжения 2
    Время испытания 1 мин … 8 мин, шаг 1 мин
    Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны не более 22 кВ
    Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя 52 кВ
    Срабатывание схемы защиты при силе тока в одном из 4-х каналов не более 12 мА
    Срабатывание схемы защиты при суммарной силе тока по всем каналам не более 36 мА
    Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем не менее 2.5 м
    Длина соединительного кабеля между блоком измерительным и ванной испытательной не менее 2.5 м
    Степень защиты блока измерительного IP22
    Режим работы круглосуточный
    Условия эксплуатации
    Температура окружающего воздуха 10°С … 40°С
    Относительная влажность воздуха при температуре 25°С не более 80%
    Общие характеристики
    Средняя наработка на отказ в нормальных условиях применения 8000 ч
    Питание 220 В ± 22В, 50 Гц ± 10 Гц
    Потребляемая мощность не более 15 ВА
    Габаритные размеры блока измерительного 285х95х220 мм
    Габаритные размеры ванны испытательной 820х800х280 мм
    Вес блока измерительного 3 кг
    Вес ванны испытательной 15 кг

  • Комплект поставки ПрофКиП АВИЦ-70П

    № Наименование Количество
    1 Блок измерительный 1

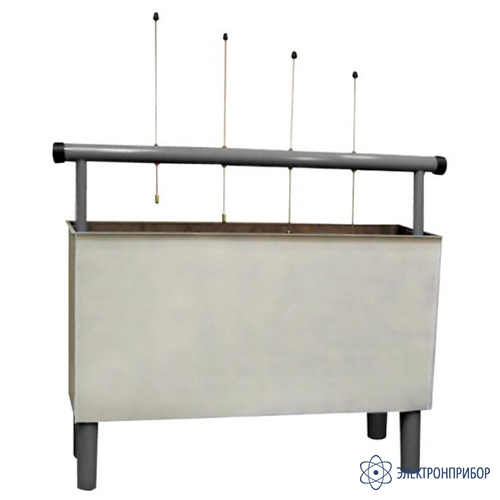

    2 Ванна испытательная 1
    3 Соединительный кабель ванны измерительной 1
    4 Межблочный соединительный кабель 1
    5 Кабель сетевой 1
    6 Вставка плавкая ВП-2Б-1.0А 1
    7 Руководство по эксплуатации 1
