СКАТ 70 М 1, СКАТ70М1

Установки для высоковольтных испытаний изоляции

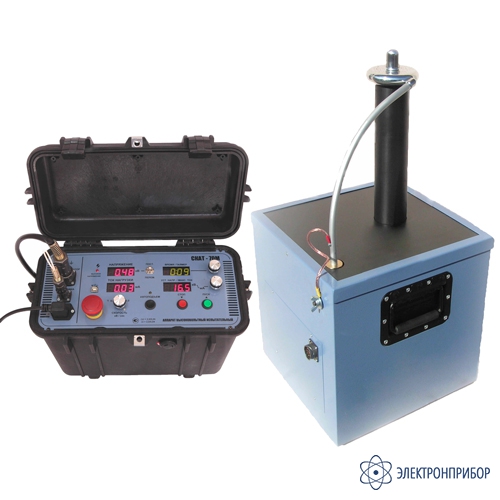

СКАТ-70М1 — аппарат высоковольтный испытательный

Код товара: 56741
  • 60724-15

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60724-15 до 21.05.2020

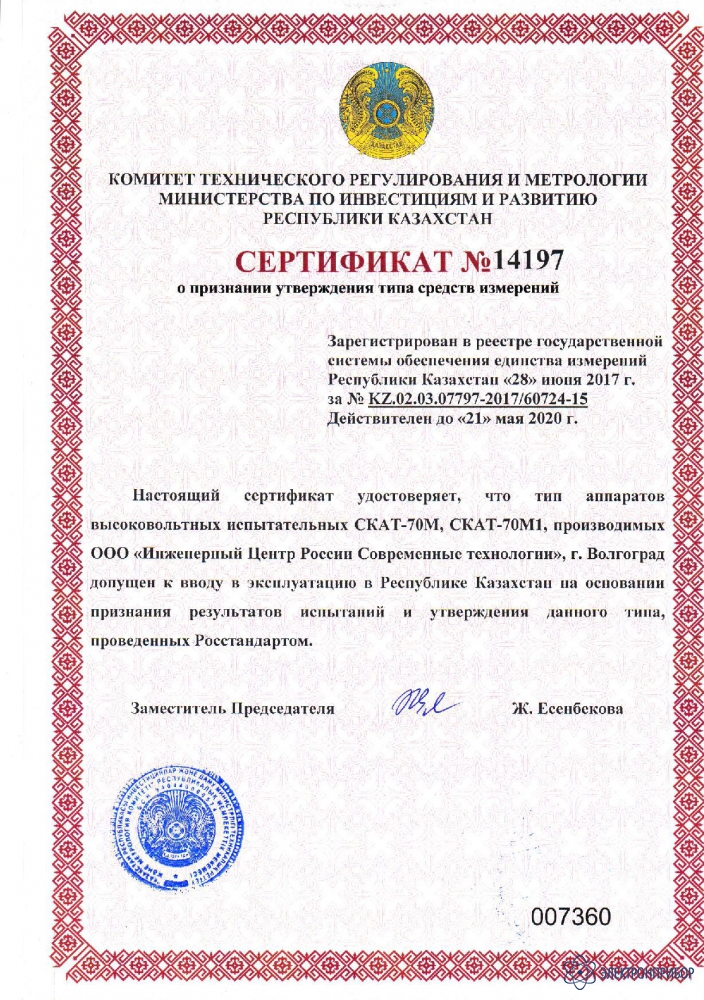

    Сертификаты

    Назначение аппарата высоковольтного испытательного СКАТ-70М1:

    Аппарат высоковольтный испытательный СКАТ-70М1 предназначен для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока отрицательной полярности, а также для измерения среднеквадратических значений напряжения и силы переменного тока и напряжения и силы постоянного тока отрицательной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

    Описание аппарата высоковольтного испытательного СКАТ-70М1:

    Принцип действия аппарата СКАТ-70М1 основан на преобразовании напряжения питающей однофазной сети переменного тока с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (встроенного высоковольтного диода) и внешней балластной емкостью не менее 10 нФ - в напряжение постоянного тока. Измерение выходного напряжения и силы тока нагрузки осуществляется с помощью делителя напряжения и токового шунта, от которых сигналы, соответствующие заданному напряжению, после преобразования АЦП поступают на цифровые индикаторы, отображающие: среднеквадратическое значение выходного напряжения переменного тока или значение напряжения постоянного тока (в зависимости от выбранного режима работы), а также среднеквадратическое значение силы переменного тока или значение силы постоянного тока (в зависимости от выбранного режима работы). Дополнительно на цифровых индикаторах предусмотрено отображение времени, отсчитываемого от момента приложения высокого напряжения.

    Аппараты СКАТ-70М и СКАТ-70М1 различаются между собой полярностью генерируемого и измеряемого высокого напряжения постоянного тока. Аппарат СКАТ-70М имеет полярность напряжения постоянного тока положительную, а аппарат СКАТ-70М1 – отрицательную.

    Функционально аппараты СКАТ-70М и СКАТ-70М1 состоят из двух блоков - блока управления и блока высоковольтного.

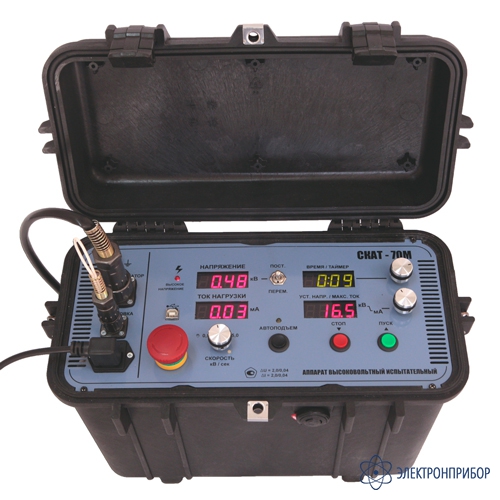

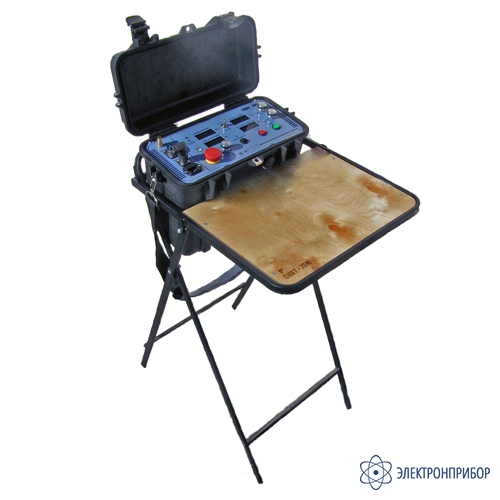

    Блок управления предназначен для управления выходным напряжением аппарата и индикации измеряемых величин и режима работы. м включает в себя органы индикации, управления, коммутационные элементы. Внутри блока управления установлен лабораторный автотрансформатор, выполняющий функцию регулятора напряжения. Для удобства использования блок управления снабжен ручкой для переноски и установки на поверхности. Рабочее положение блока управления – вертикальное или горизонтальное.

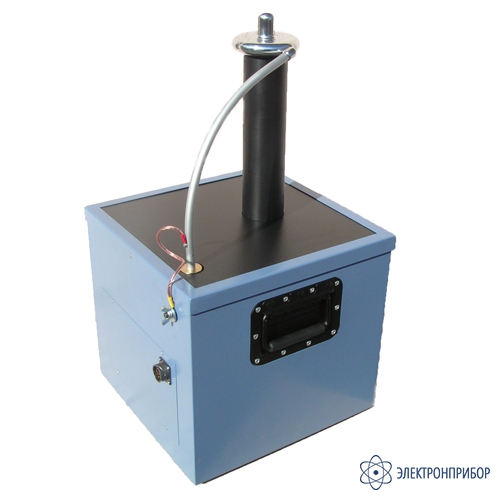

    Блок высоковольтный предназначен для формирования выходного испытательного напряжения переменного и постоянного тока. Блок высоковольтный снабжен встроенным разрядным устройством для снятия заряда с ёмкостной нагрузки. Для измерения высокого напряжения используется встроенный высоковольтный делитель, подключенный к выходному высоковольтному выводу. Внутри блока высоковольтного установлен высоковольтный диод, с помощью которого производится переключение вида напряжения (переменное/постоянное) от блока управления. Конструкция выхода блока высоковольтного предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик. Рабочее положение блока высоковольтного – вертикальное.

    В аппаратах СКАТ-70М и СКАТ-70М1 предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:

    • отключение высокого напряжения при размыкании контактов разъёма «БЛОКИРОВКА»;
    • ограничение высокого напряжения при превышении напряжения свыше максимального значения на высоковольтном выводе;
    • автоматическое отключение высокого напряжения при наступлении электрического пробоя в нагрузке;
    • ручное аварийное отключение при помощи кнопки подачи питания;
    • индикация наличия высокого напряжения: на лицевой панели блока управления - индикатор «ВЫСОКОЕ НАПРЯЖЕНИЕ!»; на разъёме «БЛОКИРОВКА» - внешняя сигнальная лампа.

  • Технические характеристики аппарата высоковольтного испытательного СКАТ-70М1:

    Параметр Значение
    Максимальное напряжение переменного тока не менее 50,0 кВ
    Максимальное напряжение постоянного тока не менее 70,0 кВ
    Полярность напряжения постоянного тока отрицательная
    Шаг изменения выходного испытательного напряжения не более 0,3 кВ
    Максимальная сила переменного тока не менее 35,0 мА
    Максимальная сила постоянного тока не менее 15,0 мА
    Диапазон измерения переменного напряжения частотой 50 Гц от 3,0 кВ до 50 кВ
    Пределы допускаемой относительной погрешности измерения переменного напряже- ния частотой 50 Гц ±(2,0 + 0,04 · ( |50 / u| - 1) ) %
    Диапазон измерения постоянного напряжения от 3,0 кВ до 70 кВ
    Пределы допускаемой относительной погрешности измерения напряжения постоянного тока ±(2,0 + 0,04 · ( |70 / u| - 1) ) %
    Пороговое значение срабатывания схемы защиты силы переменного тока в режиме испытания, не более 37 мА
    Диапазон измерения силы переменного тока частотой 50 Гц от 0,1 мА до 35 мА
    Пределы допускаемой относительной погрешности измерения силы переменного тока частотой 50 Гц ±(2,0 + 0,06 · ( |35 / i| - 1) ) %
    Диапазон измерения силы постоянного тока от 0,1 мА до 15 мА
    Диапазон измерения силы постоянного тока от 0,1 мА до 15 мА
    Пределы допускаемой относительной погрешности измерения силы постоянного тока ±(2,0 + 0,15 · ( |15 / i| - 1) ) %
    Аппаратное ограничение выходного напряжения переменного тока на уровне от 1 до 51,0 кВ
    Аппаратное ограничение выходного напряжения постоянного тока на уровне от 1 до 70,8 кВ
    Аппаратное ограничение силы выходного переменного тока на уровне от 1 до 36,5 мА
    Аппаратное ограничение силы выходного постоянного тока на уровне от 1 до 16,1 мА
    Режим ручного управления выходным напряжением +
    Отключение высокого напряжения при наступлении электрического пробоя в нагрузке +
    Наличие встроенных часов, показывающих время включения высокого напряжения +
    Наличие таймера, программируемого на время от 1 до 60 минут;
    По окончании времени таймера раздаётся звуковой сигнал
    Длина соединительного кабеля 4,0 ± 0,3 м
    Степень защиты блока измерительного IP53
    Степень защиты блока высоковольтного IP60
    Продолжительность непрерывной работы аппарата при силе выходного тока не более 5 мА не ограничена
    Продолжительность непрерывного включения высокого переменного напряжения при силе выходного тока 35 мА 2 часа с последующим выключением высокого напряжения на время не менее 1 часа
    Электропитание аппарата от сети переменного тока частотой 50 Гц напряжением 220 В ±10%
    Потребляемая мощность при отсутствии тока нагрузки не более 300 ВА
    Габаритные размеры блока управления 420*330*220 мм
    Габаритные размеры блока высоковольтного 340*375*650 мм
    Масса блока управления, не более 17 кг
    Масса блока высоковольтного, не более 29 кг
    Срок службы не менее 5 лет
    Габариты упаковки 670х670х400 мм
    Объем упаковки 0,18 м3
    Вес в упаковке 55 кг

  • Комплект поставки СКАТ-70М1

    № Наименование Количество
    1 Блок управления 1
    2 Блок высоковольтный 1
    3 Кабель соединительный (длина не менее 4 м) 1
    4 Кабель сетевой (длина не менее 1,5 м) 1
    5 Вставка плавкая 20А 1
    6 Паспорт 1
    7 Копия свидетельства об утверждении типа средства измерения 1
    8 Методика поверки 1
