СКАТ 70Ц С, СКАТ70ЦС

Установки для высоковольтных испытаний изоляции

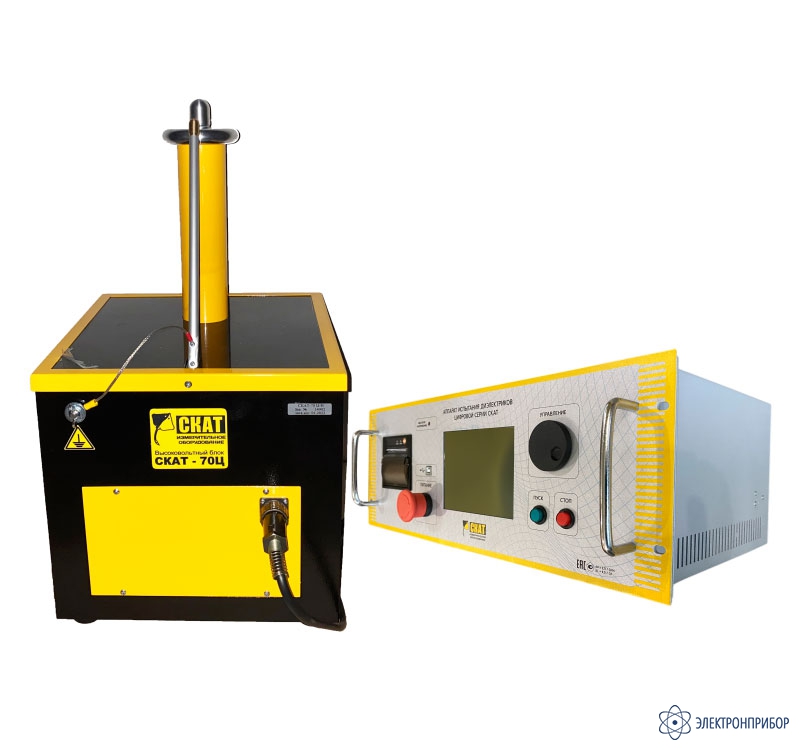

СКАТ-70Ц-С — аппарат испытания диэлектриков цифровой (измерительный блок для монтажа в стойку, высоковольтный блок 70 кВ в металлическом корпусе)

Код товара: 72162
  • 87761-22

    • Гарантия

      1.5 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      87761-22 до 20.12.2027

    Сертификаты

    Описание аппарата испытания диэлектриков цифрового СКАТ-70Ц-С:

    Установка СКАТ-70Ц-С - это сочетание новейших технологий и эволюционное развитие великолепно проявивших себя приборов СКАТ-70 и СКАТ-70М. В нем удачно сочитаются надежность и инновации.

    В новом СКАТ-70Ц-С применен яркий жидкокристалический дисплей, который обеспечивает максимально удобное отображение результатов испытаний, а также является окном доступа к широчайшему набору функций. Прибор позволяет проводить испытания как в ручном, так и в автоматическом режиме. Также в прибор вернулась функция прожига.

    Для облегчения отсчета времени испытания в приборе предусмотрен таймер. Точность измерения и поддержания испытательного напряжения на заданном уровне полностью соответствует требованиям ГОСТа 1516.2-97, предъявляемым к средствам измерения для испытания электрической прочности изоляции кабельных линий и твердых диэлектриков.

    СКАТ-70Ц-С​ - новейший прибор, функционал которого позволяет достичь превосходства над любыми аналогами.

  • Технические характеристики аппарата испытания диэлектриков цифрового СКАТ-70Ц-С:

    Параметр Значение
    Испытание напряжением постоянного тока (DC)
    Выходное напряжение Диапазон регулирования, кВ от 1 до 71
    Диапазон измерений, кВ от 3 до 70
    Пределы допускаемой относительной погрешности измерений, %

    ± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ
    Амплитуда пульсаций, % 3
    Полярность напряжения постоянного тока отрицательная (опционально - положительная)
    Выходной ток Максимальный уровень, мА 20
    Диапазон измерений, мА от 0,1 до 20
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,1·((20/I-1)), где I - измеренное значение, мА
    Испытание напряжением переменного тока (AC)
    Выходное напряжение Диапазон регулирования, кВ от 1 до 51
    Диапазон измерений, кВ от 2 до 50
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,04·((50/U)-1)), U - измеренное значение, кВ
    Амплитуда пульсаций, % 5
    Выходной ток Максимальный уровень, мА 50
    Диапазон измерений, мА от 0,1 до 50
    Пределы допускаемой относительной погрешности измерений, % ± (2,0+0,1·((50/I-1)), I - измеренное значение, мА
    Емкость допустимой нагрузки при максимальном напряжении до 2,5 нФ
    Системные параметры
    Режимы испытания ручной
    автоматический
    по программе
    Скорость изменения напряжения, кВ/с 0,5; 1; 2; 5
    Интерфейсы
    Индикация шестидюймовый жидкокристаллический дисплей
    Управление аппаратом кнопочное и с помощью энкодера
    Безопасность
    Заземление защитное заземление
    втоматический заземлитель
    Защита защита от превышения допустимого напряжения и тока;
    отключение при пробое в нагрузке;
    защита от перегрева высоковольтного блока;
    внешняя сигнальная лампа (опция)
    Системы отключения высокого напряжения кнопка аварийного отключения;
    защитная блокировка (опция)
    Параметры питания и потребления
    Напряжение питающей сети переменного тока, В от 198 до 242
    Частота питающей сети, Гц от 49 до 51
    Максимальная потребляемая мощность, В•А 2800
    Максимальный потребляемый ток, А 15
    Габаритные размеры
    Блок управления
    Высота, мм 420
    Ширина, мм 340
    Длинна, мм 220
    Масса, кг 14
    Высоковольтный блок
    Высота, мм 650
    Ширина, мм 370
    Длинна, мм 360
    Масса, кг 29
    Логистика
    Габариты упаковки, длина х ширина х высота, м 0,67 х 0,67 х 0,4
    Вес, кг 66
    Объем упаковки, м3 0,18

  • Комплект поставки СКАТ-70Ц-С

    № Наименование Количество
    1 Блок управления (измерительный блок) в кейсе 1
    2 Высоковольтный блок 70 кВ в металлическом корпусе 1
    3 Кабель соединительный (4±0,1) м 1
    4 Провод заземления (4±0,1) м сечение 4 мм2 2
    5 Кабель сетевой (4±0,1) м 250В 16А 1
    6 Вилка разъема для подключения сигнальных цепей (FQ14-6TJ) 1
    7 Вставка плавкая 15 А (керамический предохранитель 6,35х30 мм) 1
    8 Паспорт 1
    9 Руководство по эксплуатации 1
