СНЧ Спектр — установка измерительная высоковольтная
Код товара: 81419-
-
Гарантия
1 год

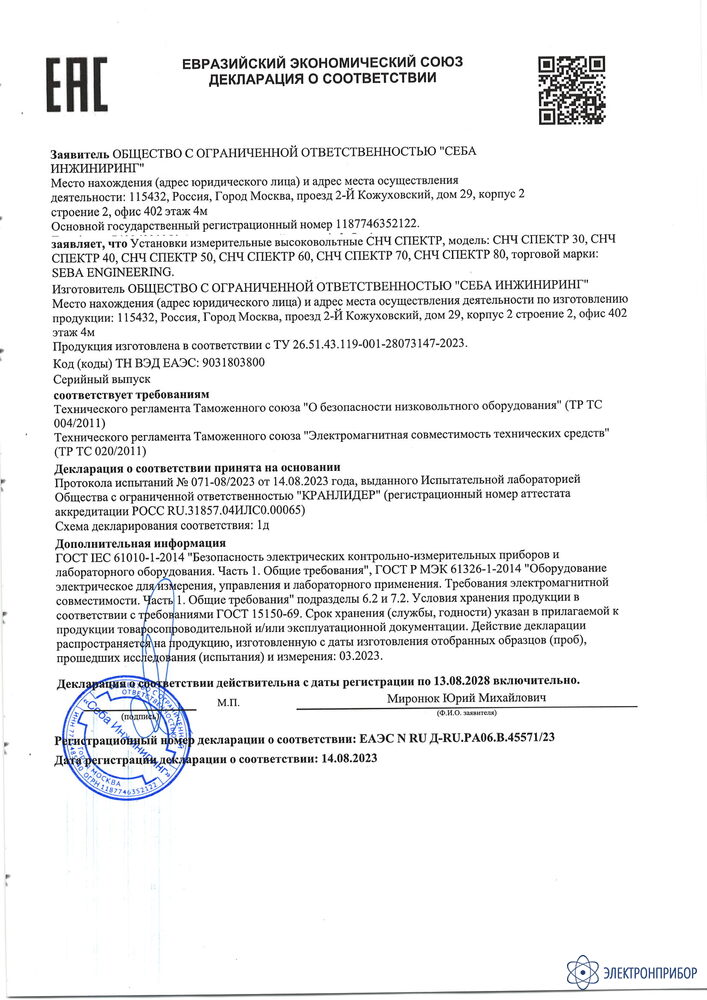

Сертификаты
Общие сведения установки измерительной высоковольтной СНЧ Спектр:
Испытание электрооборудования на стойкость к высокому напряжению является одним из наиболее важных пунктов, указанных в профилактических испытаниях изоляции. Испытание напряжением сверхнизкой частоты 0,1 Гц, является новейшей технологией, рекомендованной действующим международным стандартом IEEE 400.2, отечественным стандартом ГОСТ Р 55025-2012 и отраслевым стандартом СТО 34.01-23.1-001-2017 ПАО "РОССЕТИ". Новое поколение генераторов сверхнизкой частоты высокого напряжения нашей компании является продуктом, разработанным с использованием новейших технологий. Он использует 7- дюймовый сенсорный экран, новейший микрокомпьютер с одним чипом arm7, высокоскоростную схему формирования напряжения и оснащен оригинальным программным обеспечением для удобного управления. Он устраняет многие недостатки отечественных аналогичных продуктов, а его стоимостные показатели намного доступнее, чем у аналогичных импортных продуктов. Он особенно подходит для испытания повышенным напряжением электрического оборудования с большой эквивалентной емкостью изоляции (например, силового кабеля, силового конденсатора, генератора и двигателя большой и средней мощности и т. д.), в соответствии с требованиями отечественных и зарубежных стандартов.
Преимущества установки измерительной высоковольтной СНЧ Спектр:
Фактически, испытание изоляции повышенным напряжением сверхнизкой частоты электрической является альтернативой испытаниям на промышленной частоте. При испытании напряжением промышленной частоты больших и средних генераторов, двигателей, силовых кабелей и других объектов испытаний из-за их большой емкости в изоляционном слое требуется испытательный трансформатор большой мощности или резонансный трансформатор. Подобное оборудование не только тяжелое и дорогое, но и неудобное в использовании. Для разрешения этого противоречия в мире широко используется метод снижения частоты испытательного напряжения и мощности источника питания. На основе многолетней теории и практики в нашей стране и за рубежом было доказано, что замена испытаний напряжением промышленной частоты испытанием напряжением сверхнизкой частоты 0,1 Гц может не только иметь такую же эффективность, но и значительно уменьшить требования к мощности, объему и весу испытательного оборудования. Это основная причина, почему этот метод в настоящее время широко используется повсеместно.
Особенности установки измерительной высоковольтной СНЧ Спектр:
- передовые технологии: технология цифрового преобразования частоты, микрокомпьютерное управление, повышение напряжения, снижение напряжения, измерение, защита и т. д.;
- процесс испытания полностью автоматизирован;
- простота в эксплуатации: простое соединение, бесшумная работа;
- комплексная защита: многоуровневая защита (защита от перенапряжения, защита от перегрузки по току на стороне высокого и низкого напряжения), быстрое срабатывание;
- безопасность и надежность: контроллер подключен к низкому напряжению генератора высокого напряжения, с фотоэлектрическим управлением, безопасное и надежное использование;
- применяется цепь управления с отрицательной обратной связью с замкнутым контуром высокого и низкого напряжения, выход не имеет эффекта увеличения емкости;
- полная конфигурация: емкостной сенсорный экран, автоматическое сохранение результатов испытания, автоматическая печать;
- большой диапазон испытаний: многочастотный выбор 0,1 Гц, 0,05 Гц и 0,02 Гц, большой диапазон испытаний;
- небольшой объем и малый вес: удобно для работы на открытом воздухе.
Описание прибора и функций установки измерительной высоковольтной СНЧ Спектр:

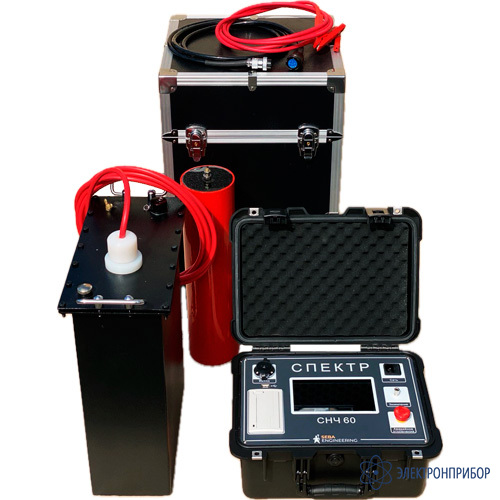

Прибор состоит из двух частей: блок управления и генератор.
Описание функций элементов панели блока управления:
- "Заземление" －Заземляющая клемма: при использовании подключается к земле. "Switch" - выключатель питания: встроенный световой индикатор, горит при включении, выключается при "AC220 В" - входная розетка, встроенный предохранитель.
- "Принтер" - печать протоколов испытаний.
- "Емкостный сенсорный экран" — отображение тестовых данных и формы выходного сигнала, которым можно управлять непосредственно на экране вручную.
- "USB" - его функция используется для связи с внешним компьютером.
- "Стоп" - для проверки аварийной остановки.
Гарантии качества прибора и функций установки измерительной высоковольтной СНЧ Спектр:
- Прибор изготовлен в строгом соответствии с национальными стандартами и стандартами предприятия, и каждый прибор проходит строгую заводскую проверку.
- Прибор имеет один год гарантии, компания предоставит бесплатную гарантию в течение гарантийного срока и предлагает пожизненное послепродажное обслуживание.
- В течение срока службы прибора компания будет обеспечивать техническое обслуживание, возможно проведение обучения, обновление программного обеспечения и другие сопутствующие услуги прибора на весь срок использования.
- Если вы обнаружите какие-либо проблемы при использовании прибора, пожалуйста, свяжитесь с нашей компанией вовремя, и мы решим проблемы как можно скорее.
-
-
Технические характеристики установки измерительной высоковольтной СНЧ Спектр:
Параметр СНЧ Спектр 30 СНЧ Спектр 40 СНЧ Спектр 50 СНЧ Спектр 60 СНЧ Спектр 70 СНЧ Спектр 80 Метрологические характеристики Диапазон воспроизведения напряжения переменного1) и постоянного 2) 3) тока, кВ от 1 до 30 от 1 до 40 от 1 до 50 от 1 до 60 от 1 до 70 от 1 до 80 Пределы допускаемой относительной погрешности воспроизведения напряжения переменного и постоянного тока, % ±3 Частота выходного напряжения переменного тока, Гц 0,1; 0,05; 0,02; 0,01 Диапазон измерений силы постоянного тока (тока утечки), мА от 0 до 2 Пределы допускаемой относительной погрешности измерений силы постоянного тока (тока утечки), % ±3 Примечания:
1) - амплитудное значение;
2) - опция;
3) - положительной полярностиОбщие характеристики Максимальная емкость нагрузки, мкФ на частоте 0,1 Гц 1,1 на частоте 0,05 Гц 2,2 на частоте 0,01 Гц 5,5 Параметры электрического питания: напряжение переменного тока, В 220 частота переменного тока, Гц 50 Габаритные размеры (длина × ширина × высота или диаметр × высота), мм, не более блок управления 400 × 310 × 200 бустер 360 × 190 × 450 конденсатор 110 × 450 Масса, кг, не более блок управления 5 бустер 45 конденсатор 4,22 Рабочие условия измерений температура окружающего воздуха, °C от –20 до +50 относительная влажность воздуха, % до 85 при +30 °C Средний срок службы, лет 10 Средняя наработка на отказ, ч 10000 Емкость одножильного силового кабеля с изоляцией из сшитого полиэтилена (мкФ/км):
Номинальное сечение жилы, мм Емкость, мкФ/км Номинальное напряжение, кВ 3,6/6 6/10 10 8,7/15 12/20 20 18/30 35 25 0,248 0,196 0,175 0,161 - - - - 35 0,274 0,216 0,191 0,176 0,153 0,144 - - 50 0,308 0,241 0,213 0,195 0,169 0,159 0,131 0,122 70 0,352 0,274 0,241 0,220 0,189 0,178 0,146 0,146 95 0,391 0,302 0,265 0,242 0,207 0,195 0,159 0,146 120 0,455 0,350 0,306 0,278 0,237 0,222 0,180 0,165 150 0,491 0,376 0,329 0,298 0,254 0,237 0,191 0,176 185 0,545 0,416 0,363 0,329 0,279 0,260 0,209 0,191 240 0,587 0,463 0,402 0,364 0,308 0,287 0,229 0,209 300 0,602 0,506 0,439 0,397 0,335 0,312 0,248 0,226 400 0,626 0,559 0,484 0,437 0,368 0,342 0,271 0,247 500 0,665 0,630 0,544 0,490 0,412 0,382 0,301 0,273 625 (630) 0,761 0,720 0,621 0,558 0,467 0,433 0,339 0,308 800 0,838 0,792 0,683 0,613 0,513 0,475 0,371 0,336 -
Комплект поставки СНЧ Спектр
№ Наименование Количество 1 Блок управления 1 2 Бустер 1 3 Разрядная штанга 1 4 Кабель высоковольтный соединительный 1 5 Кабель заземления 1 6 Кабель низковольтный соединительный 1 7 Предохранитель 2 8 Кабель питания 1 9 Бумага для принтера 1 10 Руководство по эксплуатации 1 11 Транспортный чемодан 1 Дополнительная комплектация СНЧ Спектр:
(Поставляется за отдельную плату)
№ Наименование 1 Конденсатор -
