УИГ 35 70 100 750, УИГ3570100750

Установки для высоковольтных испытаний изоляции

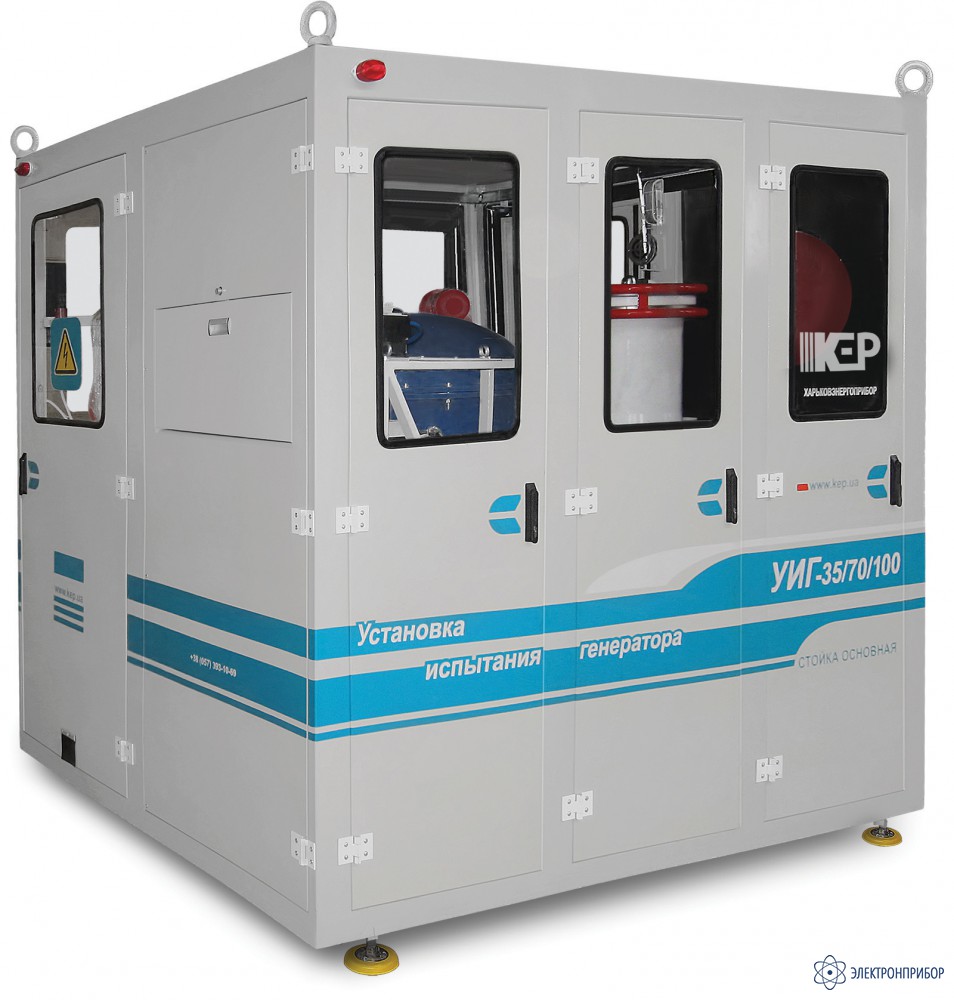

УИГ-35/70/100-750 — установка испытания генераторов

Код товара: 31775
  • 56822-14

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56822-14 до 08.02.2024

    • Производитель

      ХарьковЭнергоПрибор, Украина

    Назначение установки УИГ-35/70/100-750:

    Установка УИГ-35/70/100-750 предназначена для проведения испытаний изоляции обмоток генераторов, токопроводов переменным напряжением промышленной частоты и испытаний токов утечки выпрямленным напряжением согласно требованиям «Правил устройства электроустановок» и РД 34.45-51.300, с максимальной мощностью на нагрузке до 750 кВА.

    Условия эксплуатации установки УИГ-35/70/100-750:

    Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

    Параметр Значение
    Температура окружающей среды, °С от +5 до +35
    Относительная влажность, % 80 при температуре +25° С
    Атмосферное давление, кПа (мм. рт. ст.) 84,0 – 106,7 (630 – 800)

    Условия эксплуатации соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

  • Технические характеристики установки УИГ-35/70/100-750:

    Параметр Значение
    Напряжение питающей 3-х фазной сети переменного тока (50 Гц), В 380 ± 38
    Потребляемая мощность, кВ•А, не более 50
    Продолжительность непрерывной работы на максимальном режиме, мин, не более 20
    Перерыв после непрерывной работы, мин, не менее 40
    Максимальная выходная мощность, кВ•А 750
    Наибольшее рабочее напряжение переменного тока в режиме испытания обмотки статора, кВ 35
    Наибольшее рабочее напряжение переменного тока в режиме испытания шинопровода, кВ 70
    Наибольшее рабочее напряжение выпрямленного тока в режиме испытания токов утечки, кВ 100
    Приведенная погрешность измерения токов и напряжений, не более, % 3
    Ток срабатывания защиты по высоковольтной стороне, А 25
    Ток срабатывания защиты по низковольтной стороне, не более, А 120
    Диапазон емкостей объектов испытаний, мкФ 0,01 – 1,5
    Габаритные размеры Д×Ш×В, мм 2900×2100×2300
    Гарантийный ресурс, ч 1200
    Масса, кг, не более 3000

  • Комплект поставки УИГ-35/70/100-750

    Наименование Количество
    Установка испытания генераторов УИГ-35/70/100-750 1
    Измеритель тока утечки ИТВЦ-20 1
    Регулятор напряжения РНО-120А 1
    Трансформатор повышающий элегазовый ТИОГ-35/70-50 1
    Реактор резонансный элегазовый РРПОГ-35-750 1
    Диск с ПО 1
    Блок защиты от перенапряжения 1
    Блок аналогово-цифровой 1
    Контроллер управления с памятью и выводом результатов на ноутбук 1
    Дисплей цветной 1
    ВВ диод 1
    Стойка ВВ диода 1
    Дугогасящий резистор 1
    Стойка дугогасящего резистора 1
    Делитель напряжения 1
    Стойка ограждения 4
    Крестовина стойки ограждения 4
    Крестовина стойки делителя и ВВ диода 2
    Крестовина стойки дугогасящего резистора 1
    Короткозамыкатель выносной 1
    Кабель измерения 1
    Кабель управления 1
    Перемычка заземления 3
    Кабель силовой 3×25 мм² 1
    Кабель питания управления 4×2,5 мм² 1
    Провод защитного заземления 10 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке) 1
    Провод рабочего заземления 6 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке) 1
    Провод высоковольтный, (сверхгибкий, силиконовая резина) 1
    Шнур ограждения (50м) 1
    Комплект тканевых строп 1
    Руководство по эксплуатации УИГ-35/70/100 1
    Паспорт УИГ-35/70/100 1
    Паспорт РНО-120А 1
    Паспорт ИТВЦ-20 1
    Паспорт ТИОГ-35/70-50 1
    Паспорт РРПОГ-35-750 1
