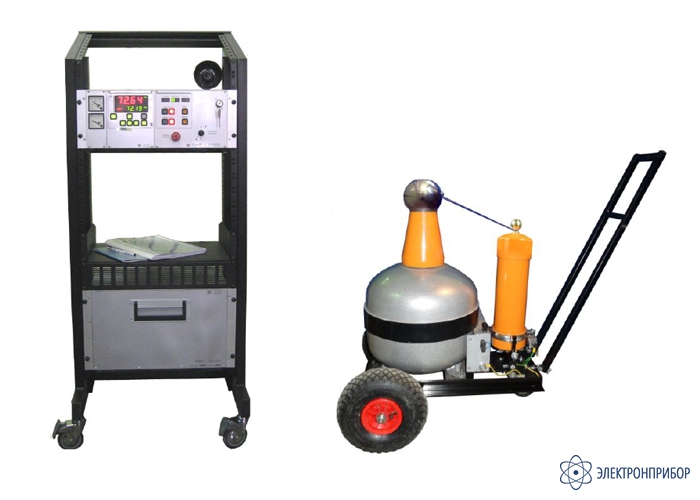

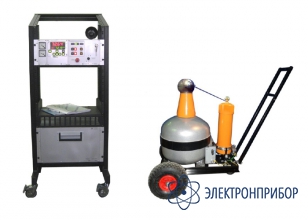

УИВ-20/20 — установка для испытания высоким напряжением для встраивания в передвижные лаборатории
Код товара: 50202-
Является модификацией УИВ-20
-
Гарантия
1 год
Описание установки для испытания высоким напряжением УИВ:
Установки УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц.
Установки выпускаются в трех исполнениях:
1) Переносные (без индекса в наименовании): УИВ-15/7,5, УИВ-15/15, УИВ-20/20, УИВ-50/7,5, УИВ-100/20.
Переносные установки серии УИВ применяются для оснащения испытательных лабораторий, станций и стендов промышленных предприятий, учебных заведений, а также для проведения испытаний изоляции электрооборудования в полевых условиях. Для обеспечения безопасности работы оператора в полевых условиях пульты управления установками имеют II степень защиты от поражения электрическим током (двойная и усиленная изоляция).
Пульты управления и испытательные трансформаторы переносных установок снабжены ручками для переноски и их масса не превышает разрешенные 50 кг. Малые габариты и вес позволяют перевозить установку даже в легковом автомобиле.
Все электрические соединения частей установки выполнены разъемными. Набор кабелей с индивидуальными, фиксирующимися разъемами обеспечивает время подготовки к испытаниям (перевод установок из транспортного положения в испытательное) не более 5 минут.
В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз. Ввиду малых объемов и давления (малой запасенной энергии) они относятся к лабораторному оборудованию, и, согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», не требуется их регистрации как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.
2) В транспортном исполнении (с индексом Т в наименовании): УИВ-100/20T.
Установка смонтирована в специальных транспортных кейсах на колесах.
3) Для встраивания в мобильные передвижные лаборатории (с индексом М в наименовании): УИВ-15/7,5М, УИВ-20/7,5М, УИВ-20/20М, УИВ-50/7,5М, УИВ-100/7,5М, УИВ-100/7,5-130М, УИВ-100/20М, УИВ-150/18М.
От переносных установок их отличает размещение высоковольтных элементов, соединенных некоронирующей ошиновкой, на общей раме в виде единого высоковольтного блока, и конструкция заземляемого пульта управления в виде стандартного 19-ти дюймового металлического корпуса-крейта. В комплект рамы добавлены специальные амортизаторы. Такая конструкция дает возможность получения испытательных напряжений в ограниченных пространствах передвижных лабораторий и обеспечивает надежность эксплуатации установок в условиях транспортной тряски.
Дополнительные устройства установки для испытания высоким напряжением УИВ-М:
По желанию заказчика в состав поставки установок УИВ-М может быть включен ряд дополнительные приборов и устройств:
- Оптоизолированный датчик тока СМД – обеспечивает возможность измерения тока утечки в изоляции объектов процессе испытания их постоянным (переменным) напряжением;
- Съемный элегазовый проходной изолятор ИПЭ-100;
- Устройство снятия заряда УСЗ-100.
-
-
Технические характеристики установки для испытания высоким напряжением УИВ-20/20:
Параметр Количество Номинальное напряжение, кВ 20 Номинальное напряжение питания, В 220 Номинальная частота, Гц 50 Максимальная потребляемая мощность, не более, кВА 14,5 Основной диапазон генерируемых напряжений, кВ 2 - 20 Испытательное напряжение частоты 50 Гц, кВ 22 Установившийся ток к.з. на стороне высшего напряжения, А, не менее 11 Минимальная емкость нагрузки, нФ 0,0 Максимальная емкость нагрузки при номинальном напряжении, нФ 140 Испытательная мощность, кВА
- длительный режим
- повторно-кратковременный режим, ПВ 10%
9,4
18,0Погрешность измерения высокого напряжения, % 3,0 Стабильность воспроизведения напряжений в диапазоне, % 1,0 Интенсивность ЧР при номинальном напряжении, пКл, не более 5,0 -
Комплект поставки УИВ-20/20
№ Наименование Количество 1 Пульт управления ПУ 220-31/14 1 2 Регулятор напряжения РН 220/14 1 3 Монтажная стойка 19”, передвижная 1 4 Трансформатор испытательный ИОГ-20/20 1 5 Делитель напряжения ДН-25ЕО 1 6 Рама монтажная 1 7 Тележка транспортная 1 8 Комплект кабелей 1 9 Руководство по эксплуатации УИВ-20/20 1 10 Формуляр УИВ-20/20 1 11 Руководство по эксплуатации ВА 11 1 12 Руководство по эксплуатации ДН-25Е(О) 1 13 Аттестат на установку 1 14 Свидетельство органа Госстандарта РФ о поверке делителя напряжения 1 15 Свидетельство органа Госстандарта РФ о поверке вольтметра ВА 11 1 Доплнительная комплектация УИВ:
(поставляется за отдельную плату)
№ Наименование Цена 1 Встроенный таймер в пульт управления По запросу 2 Делитель напряжения ДН-10ЕО По запросу 3 Диод выпрямительный ДВЛ-150 По запросу 4 Оптоизолированный датчик тока СМД-10 По запросу 5 ПУ 220-12/4,4 (заменяет ПУ 220-11/4,4) По запросу 6 Разрядное сопротивление По запросу 7 Тележка для перемещения установки По запросу 8 Транспортная тара (футляры по ГОСТ 14225-83) По запросу 9 Трансформатор испытательный ИОГ-хх(Р) По запросу 10 Штанга для наложения заземления По запросу Доплнительная комплектация УИВ-М:
(поставляется за отдельную плату)
№ Наименование Цена 1 Оптоизолированный датчик тока СМД По запросу 2 Съемный элегазовый проходной изолятор ИПЭ-100 По запросу 3 Устройство снятия заряда УСЗ-100 По запросу -
Дополнительная комплектация УИВ-20/20
-
Модификации УИВ-20
Подберите модификацию по параметрам
Основной диапазон генерируемых напряжений, кВУстановившийся ток к.з., А, не менееМаксимальная емкость нагрузки при номинальном напряжении, нФИспытательная мощность, кВА (длительный режим)Испытательная мощность, кВА (повторно-кратковременный режим)-
УИВ-20/20, установка для испытания высоким напряжением для встраивания в передвижные лаборатории
Цена по запросу
