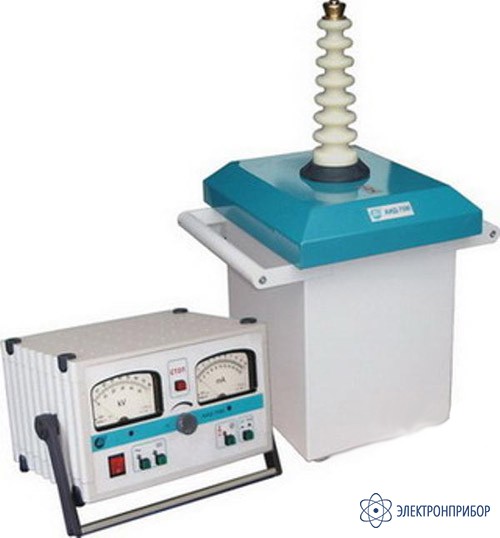

УКД-70 — установка контроля диэлектриков

Код товара: 20002

    Назначение установки УКД-70:

    Установка контроля диэлектриков и силовых кабелей УКД-70 предназначена для испытаний изоляции силовых кабелей выпрямленным электрическим напряжением и твердых диэлектриков синусоидальным напряжением частотой 50 Гц.

    • Сертификат Соответствия ГОСТ Р № РОСС RU.ME65.H00974 действителен до 16.11.2008г.

    • Установка УКД-70 внесена в Государственный реестр средств измерений под № 25378-03

    • Сертификат об утверждении типа средств измерений RU.C.34.004.A № 15600 действителен до 01.08.2008г.

    • Установка УКД-70 поставляется с годовой метрологической поверкой (Ростест-Москва).

  • Технические характеристики УКД-70:

    Параметр Значение
    Диапазон регулирования напряжения:
    • постоянного
    • переменного
    0 - 70 кВ
    0 - 50 кВ
    Ток нагрузки при постоянном и переменном напряжении 0 - 10 мА
    Точность измерения напряжений и токов нагрузки ±3 %
    Измерение действующего значения переменного тока
    Защита от превышения тока нагрузки и короткого замыкания
    Устройство закорачивания высоковольтного вывода на землю
    при отключении высокого напряжения
    Пределы измерения тока нагрузки:
    • по верхней шкале
    • нижней шкале
    0 - 10 мА
    0 - 1 мА
    Напряжение питания 220 В ±10 %
    Масса установки:
    • пульт управления
    • блок высоковольтный
    13 кг
    35 кг
    Габаритные размеры:
    • пульт управления (ДхШхВ)
    • блок высоковольтный (ДхШхВ)
    200 х 250 х 270 мм
    350 х 350 х 520 мм
    Вес БРУТТО 70 кг
    Габариты упаковки (ДхШхВ) 830 х 460 х 786 мм

    Характерными отличиями установки УКД-70 от аналогичных моделей являются:

    • измерение действующего значения переменного напряжения;
    • применение приборов измерения класса 1;
    • возможность подключения внешней световой и звуковой сигнализации;
    • измерение выпрямленного напряжения по амплитудному значению.

  • Комплект поставки УКД-70

    • Пульт управления;
    • Блок высоковольтный;
    • Кабель соединяющий пульт управления и высоковольтный генератор;
    • Кабель сетевого питания;
    • Паспорт.
