УПУ22, УПУ 22

Установки для высоковольтных испытаний изоляции

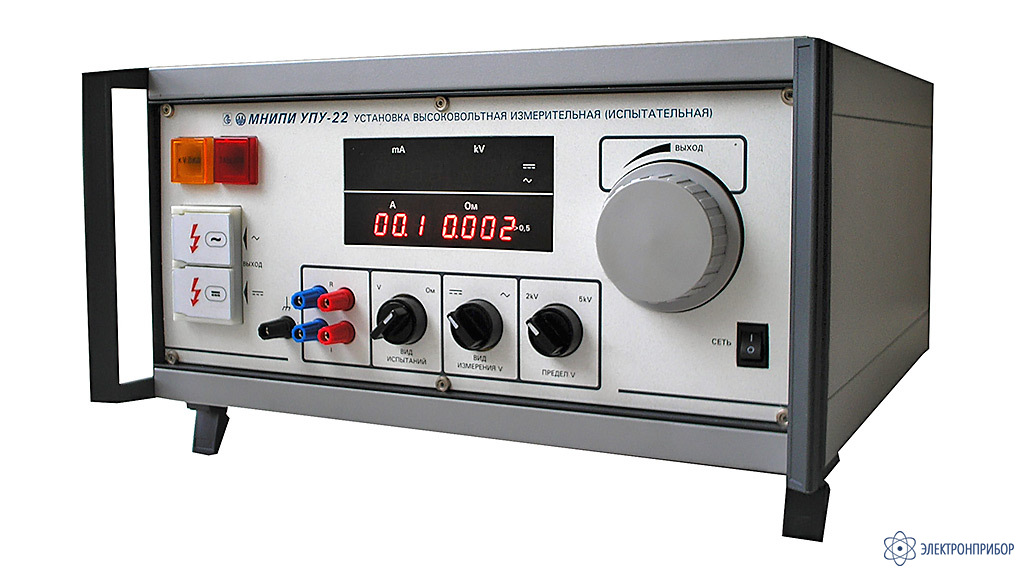

УПУ-22 — высоковольтная измерительная установка

Код товара: 34348
  • 70910-18

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      70910-18 до 23.04.2023

    • Производитель

      МНИПИ, Республика Беларусь

    Назначение высоковольтной измерительной установки УПУ-22

    Высоковольтная измерительная (испытательная) установка УПУ-22 предназначена для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электротехнической продукции.

    Основные проверяемые параметры: электрическая прочность изоляции, ток утечки и сопротивление защитного заземления.

    Расширяет возможности УПУ-21/1, по сравнению с которой имеет меньшие габаритные размеры и вес, цифровую индикацию всех видов измерителей, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 100-140 мА.

    Особенности высоковольтной измерительной установки УПУ-22

    • Напряжение 5 кВ, ток 140 мА
    • Погрешность установки напряжения ≤ 3%
    • Пульсации ≤ 5%
    • Цифровая индикация
    • Встроенный источник тока 0 - 25 А
    • Измерение сопротивления защитного заземления 0,01 - 0,5 Ом

  • Технические характеристики высоковольтной измерительной установки УПУ-22

    Параметр Значение
    Выходное постоянное напряжение, кВ 0 - 2 кВ, 0 - 5 кВ
    Выходное переменное напряжение, кВ 0 - 2 кВ, 0 - 5 кВ
    Ток нагрузки ≤ 1,0 мА
    Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 мА ≤5%
    Погрешность установки выходного напряжения ≤3%
    Приведенная погрешность измеренния тока ≤ 10%
    Ток срабатывания защиты 100 - 140 мА
    Время пропадания выходного напряжения при срабатывании защиты ≤ 1 с
    Пределы регулировки встроенного источника тока 0 - 25 А
    Предел измерения сопротивления целостности соединения цепи 0,01 - 0,5 Ом
    Питание 220 В, 50 Гц
    Потребляемая мощность ≤ 500 В · А
    Габаритные размеры (HxWxD) 280х480х475 мм
    Масса, кг 30

  • Дополнительная комплектация УПУ-22
