УПУ-6

Установки для высоковольтных испытаний изоляции

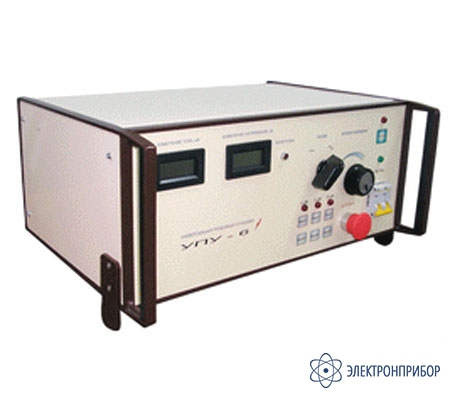

УПУ-6 — установка пробойная универсальная

Код товара: 50954

    • Гарантия

      1 год

    Назначение установки пробойной универсальной УПУ-6:

    Установка пробойная универсальная УПУ-6 (в дальнейшем по тексту – УПУ-6) предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц и выпрямленным напряжением отрицательной полярности, регулируемым в пределах 0-6 кВ с выходным током до 100 мА по ГОСТ6433.3-71.

    Область применения установки пробойной универсальной УПУ-6:

    Область применения – электротехника и энергетика.

    Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин. С успехом может быть использована для испытания защитных средств на соответствующие напряжения (перчатки и т.п.), а также для заряда емкостных накопителей энергии.

    Установка рассчитана для эксплуатации в помещениях или под навесом при рабочих значениях температуры воздуха от плюс 5°С до плюс 40° С, относительной влажности до 80 % при температуре плюс 20° С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).

    Питание – однофазная сеть синусоидального переменного тока напряжением 220±20 В, частотой 50±1 Гц.

    Установка обслуживается одним оператором с правом работы на установках с напряжением выше 1000В.

  • Технические характеристики установки пробойной универсальной УПУ-6:

    Параметр Значение
    Пределы установки выходного напряжения, кВ 1; 3; 6
    Приведенная относительная погрешность установки и измерения выходного напряжения, %, не более 3
    Максимальный выходной ток, мА 100
    Приведенная погрешность измерения тока, %, не более 3
    Порог срабатывания токовой защиты, мА 72±2
    Потребляемая мощность, В.А, не более 650
    Габаритные размеры, мм 480х200х350
    Масса, кг, не более 25
    Время работы в непрерывном режиме при максимальной мощности, час 8
    Средний срок службы изделия, лет 6

    ПРИМЕЧАНИЕ.

    Киловольтметр установки измеряет на переменном напряжении - действующее значение, на выпрямленном – амплитудное значение напряжения.

    Миллиамперметр на переменном токе измеряет действующее значение, на выпрямленном среднее (средневыпрямленное) значение тока.

  • Комплект поставки УПУ-6

    № Наименование Количество
    1 Установка пробойная универсальная УПУ-6 1
    2 Провод сетевой 1
    3 Провод соединительный высоковольтный 1
    4 Провод заземления 1
    5 Руководство по эксплуатации 1
    6 Паспорт 1
