УВУ5070035, УВУ 50 70 035

Установки для высоковольтных испытаний изоляции

УВУ-50/70-035 — аппарат испытания диэлектриков

Код товара: 64714
  • Является модификацией УВУ-50/70

    • Гарантия

      1 год

    Назначение аппарата испытания диэлектриков УВУ-50/70:

    Испытательная установка УВУ-50/70 предназначена для испытания электрической прочности изоляции силовых высоковольтных кабелей, различных электроизоляционных материалов и электрооборудования по параметрам: напряжение пробоя, ток утечки или ток выключения.

    Описание аппарата испытания диэлектриков УВУ-50/70:

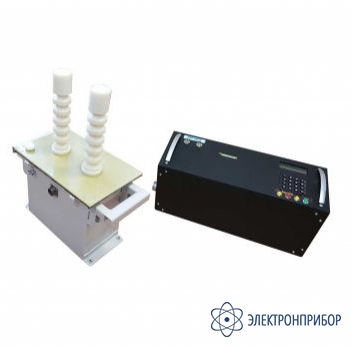

    Установка УВУ-50/70 состоит из высоковольтного блока и блока управления. Работает в режиме снятия показаний или в режиме автомата, по принципу «годен – не годен» и позволяет полностью автоматизировать процесс испытаний и программировать рабочие параметры, при этом, существует и ручной режим управления.

    УВУ-50/70 выпускается в нескольких вариантах в зависимости от мощности и комплектации:

    • УВУ-50-031 - аппарат испытания диэлектриков, максимальное переменное напряжение 50 кВ, максимальный выходной ток 10 мА;
    • УВУ-50/70-031 - аппарат испытания диэлектриков, максимальное постоянное напряжение 70 кВ, максимальное переменное напряжение 50 кВ, максимальный выходной токмаксимальный выходной ток 10 мА;
    • УВУ-50/70-032 - аппарат испытания диэлектриков, максимальное постоянное напряжение 70 кВ, максимальное переменное напряжение 50 кВ, максимальный выходной ток 10 мА, возможность работы с ПК;
    • УВУ-50/70-035 - аппарат испытания диэлектриков, максимальное постоянное напряжение 70 кВ, максимальное переменное напряжение 50 кВ, максимальный выходной ток 50 мА, возможность работы с ПК.

    Особенности аппарата испытания диэлектриков УВУ-50/70:

    • 5 программ испытаний заложены в памяти встроенной микро-ЭВМ, оператор может составить от 1 до 16 программ по своему протоколу испытаний в зависимости от модели, данная функция сильно облегчает процесс испытаний, делая его максимально простым, точным и безопасным;
    • установка измеряет значения переменного и постоянного тока;
    • выходное напряжение стабилизированное;
    • отсутствие регулируемого автотрансформатора повысило надежность и отпала необходимость в техническом обслуживании;
    • возможность работы с компьютером: автоматическая передача данных по испытаниям на ПК, ведение базы данных, автоматическое заполнение и распечатка протокола испытаний.

  • Технические характеристики аппарата испытания диэлектриков УВУ-50/70-035:

    Параметр Значение
    УВУ-50-031 УВУ-50/70-031 УВУ-50/70-032 УВУ-50/70-035
    Напряжения переменного тока на выходе не менее, кВ 0 – 50 Стабилизированное! 0 – 50 Стабилизированное! 0 – 50 Стабилизированное! 0 – 50 Стабилизированное!
    Напряжения постоянного тока на выходе не менее, кВ - 0 - 70 Стабилизированное! 0 - 70 Стабилизированное! 0 - 70 Стабилизированное!
    Ток на выходе не менее, мА 1 – 10 1 – 10 1 – 10 1 – 50
    Предел измерения тока на дополнительном диапазоне для переменного/постоянного тока 0-2000 мкА/ 0-1000 мкА 0-2000 мкА/ 0-1000 мкА 0-2000 мкА/ 0-1000 мкА 0-2000 мкА/ 0-1000 мкА
    Границы относительной погрешности измерения не более ± 3 % ± 3 % ± 3 % ± 3 %
    Способы управления Ручной и автоматический программный
    Дополнительные возможности - Работа с ПК
    Напряжение питающей сети, В 220 ± 22
    Частота питающей сети, Гц 50 ± 1
    Габаритные размеры высоковольтного блока 420*230*520 мм
    Габаритные размеры блока управления 460*160*240 мм
    Масса высоковольтного блока 32 кг
    Масса блока управления 8 кг

  • Комплект поставки УВУ-50/70-035

    № Наименование Количество
    1 Блок управления 1
    2 Высоковольтный трансформатор 1
    3 Комплект соединительных кабелей 1
    4 Провода высоковольтные 1
    5 Документация 1
