ВИСТ 4 15 Л, ВИСТ415Л

Установки для высоковольтных испытаний изоляции

ВИСТ-4/15-Л — мобильная высоковольтная испытательная установка

Код товара: 57359
  • 78209-20

    • Гарантия

      1 год

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      78209-20 до 25.05.2025

    Сертификаты

    Назначение мобильной высоковольтной испытательной установки ВИСТ-4/15-Л:

    Установка ВИСТ-4/15-Л предназначена для испытаний на электрическую прочность по переменному напряжению различных материалов и устройств, не содержащих емкостную составляющую сопротивления, также для испытаний на электрическую прочность по постоянному напряжению кабелей, проводов и других электрических устройств, содержащих емкостную составляющую сопротивления.

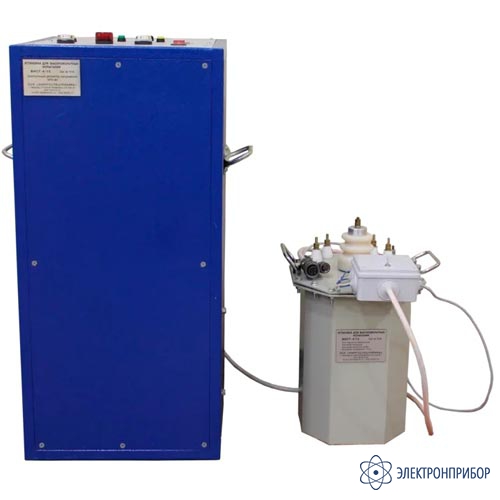

    Испытательная установка состоит из блока высокого напряжения и электронного регулятора напряжения ЭРН-10 или ЭРН-40, соединенных между собой кабелем.

    Блок высокого напряжения имеет два вида исполнения: с масляной или с литой изоляцией (уточняется при заказе).

    Испытательная установка ВИСТ-4/15-Л имеет номинальную выходную мощность 4 кВА.

    Принцип действия установки основан на том, что на высоковольтный блок с регулятора напряжения подаётся управляемое силовое напряжение, которое преобразуется в высокое напряжение. Испытуемое изделие должно быть заземлено, а проверяемая цепь подключается к высоковольтному выводу трансформатора, который расположен на его верхней крышке.

    Выбор режимов работы установки производится с помощью органов управления, расположенных на передней панели регулятора напряжения.

    Кроме того, при выборе вида испытательного напряжения, постоянное, необходимо присоединить высоковольтный выпрямитель к высоковольтному выводу трансформатора. Уровни выходного испытательного напряжения и тока передаются через схему согласования и через соединительный кабель в регулятор напряжения. Величина выходного напряжения и силы тока отображаются на ЖКИ индикаторе.

    Товар внесен в Госреестр средств измерений РФ, соответствует требованиям всех действующих нормативов по безопасности и имеет Декларацию Соответствия Таможенного союза о соответствии требованиям ТР ТС 004/2011, ТР ТС 020/2011.

  • Технические характеристики мобильной высоковольтной испытательной установки ВИСТ-4/15-Л:

    Параметр Значение
    Блок высокого напряжения
    Номинальная выходная мощность, кВА 4
    Диапазон входных напряжений, В 0...200
    Максимальный ток низковольтной обмотки, А 25
    Диапазон выходных напряжений промышленной частоты, кВ 1...15
    Диапазон выходных постоянных напряжений, кВ 1,5...21
    Максимальный выходной ток, мА 240
    Номинальное напряжение измерительной обмотки, В 100
    Коэффициент трансформации 15000В/100В
    Ток холостого хода, А, не более 1,4
    Габаритные размеры, не более Литая изоляция 180 х 230 х 370 мм
    Масса, кг, не более Литая изоляция 20
    Технические характеристики электронного регулятора напряжения
    Модель электронного ругулятора напряжения ЭРН-10
    Номинальное напряжения питания, В 220
    Максимальный потребляемый ток, А 25
    Номинальная частота, Гц 50
    Диапазон выходных напряжений, В 10-200
    Точность установки напряжения, % 3
    Максимальное значение выходного тока, Im, А 20
    Шаг установки значения защиты выходного тока, А 1
    Время срабатывания токовой защиты, мс 30
    Скорость подъема выходного напряжения Устанавливается и имеет 10 режимов
    Диапазон измеряемых значений выходных напряжений промышленной частоты, В 10-100
    Относительная основная погрешность измерения напряжения промышленной частоты, %, Не более 3
    Диапазон измеряемых значений выходных напряжений постоянного тока, В 10-100
    Относительная основная погрешность измерения напряжения постоянного тока, %, не более 3
    Входное сопротивление вольтметра, МОм 1±0,015
    Диапазоны измеряемых значений токов промышленной частоты, мА 0.200-18.00
    18.00-240.00
    Относительная основная погрешность измерения тока промышленной частоты, %, не более 3
    Диапазоны измеряемых значений постоянных токов, мА 0.200-18.00
    18.00-100.00
    Относительная основная погрешность измерения постоянного тока, %, не более 3
    Диапазон коэффициента трансформации по напряжения 1-10000
    Встроенный таймер времени испытания От 1 с до 100 мин
    Выходной разъем для подключения компьютера 485 порт
    Габаритные размеры Не более 420 х 450 х 800
    Масса, кг Не более 25
    Рабочие условия эксплуатации
    Параметр Значение
    Диапазон рабочих температур, °С От +10 до +35
    Относительная влажность воздуха при 25 °С, % Не более 80
    Атмосферное давление, кПа 84-106,7

  • Комплект поставки ВИСТ-4/15-Л

    № Наименование ВИСТ-4/15-М ВИСТ-4/15-Л
    1 Блок высокого напряжения БВ-15М 1 -
    2 Блок высокого напряжения БВ-15Л - 1
    3 Регулятор напряжения ЭРН-40 1 1
    4 Столб высоковольтный выпрямительный* 1 1
    5 Провод заземления 2 2
    6 Адаптер USB-RS-485 (RS-232) 1 1
    7 Программный диск* 1 1
    8 Вилка DB-9М с корпусом DP-9C 1 1
    9 Заземление переносное ЗПЛ-110/1 1 1
    10 Паспорт 1 1
    11 Руководство по эксплуатации 1 1

    *- Оборудование включается в комплект поставки по дополнительному запросу Заказчика

  • Файлы для ВИСТ-4/15-Л

Файлы для ВИСТ-4/15-Л
