ВУ 100/80-200/70 — установка высоковольтная

Код товара: 59708

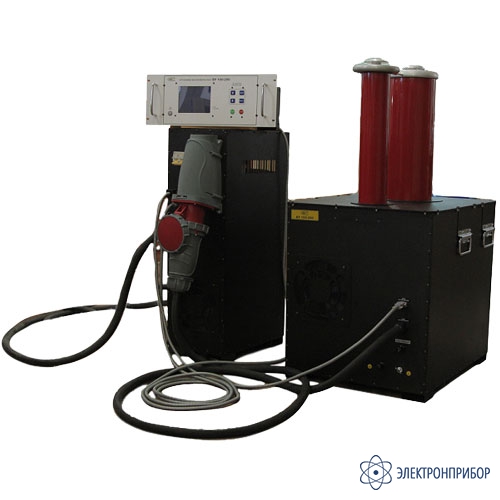

  • Установка высоковольтная ВУ 100/80-200/70 Установка высоковольтная ВУ 100/80-200/70 Установка высоковольтная ВУ 100/80-200/70

    • Гарантия

      1 год

    Назначение установки высоковольтной ВУ 100/80-200/70:

    Установка высоковольтная ВУ 100/80-200/70 предназначена для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока, а также измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании объектов и материалов, для испытаний которых требуется высокое напряжение. Установка ВУ 100/80-200/70 предназначена для работы при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.

    Особенности установки высоковольтной ВУ 100/80-200/70:

    • Разработка и производство России;
    • Двух или трехблочная конструкция - по желанию заказчика;
    • Стационарное исполнение или исполнение на шасси - по желанию заказчика;
    • Встроенный выпрямитель;
    • Встроенное разрядное устройство;
    • Встроенная система принудительного охлаждения высоковольтного блока для непрерывной и долговременной работы;
    • Два диапазона измерения тока 10 мкА...5 мА и 1 мА...200 мА;
    • Два токовых канала измерения - с заземленной и незаземленной нагрузками;
    • Влагопылезащитное исполнение блоков IP54;
    • Стальной корпус;
    • Промышленный графический экран с температурным диапазоном -30...+50 °C;
    • Защита экрана - поликарбонат с защитным покрытием;
    • Графическое отображение тока и напряжения;
    • Утановка тока отключения от 1 до 200 мА с шагом 1 мА;
    • Установка тока ограничения от 1 до 200 мА с шагом 1 мА - режим поддержания тока;
    • Автоматический и ручной режимы работы, таймер.

  • Технические характеристики установки высоковольтной ВУ 100/80-200/70:

    Параметр Значение
    Диапазон измерения напряжения переменного тока, кВ 1,00...101,0
    Диапазон измерения напряжения постоянного тока, кВ 1,00...81,00
    Диапазон измерения силы переменного тока (незаземленная нагрузка), мкА 10...5000
    Диапазон измерения силы переменного тока (заземленная нагрузка), мА 1,00...200,0
    Диапазон измерения силы постоянного тока (незаземленная нагрузка), мкА 10...5000
    Диапазон измерения силы постоянного тока (заземленная нагрузка), мА 1,00...70,00
    Дискретность измерения напряжения, В 10
    Дискретность измерения силы тока, мкА 1 и 10
    Пределы относительной погрешности измерения напряжения, % ± 3,0
    Пределы относительной погрешности измерения силы тока, % ± 3,0/0,06
    Габаритные размеры блока управления, мм 340 x 150 x 300
    Габаритные размеры блока регулирования, мм 250 x 400 x 250
    Габаритные размеры блока высоковольтного, мм 500 x 700 x 500
    Масса блока управления, кг 5±1
    Масса блока регулирования, кг 55±5
    Масса блока высоковольтного, кг 100±5
    Максимальная потребляемая мощность, ВА 22500
    Средний срок службы, не менее 7 лет

  • Комплект поставки ВУ 100/80-200/70

    № Наименование Количество
    1 Блок управления 1
    2 Блок регулирования 1
    3 Блок высоковольтный 1
    4 Кабель соединительный ПКАВ.422199.003.04 1
    5 Кабель соединительный ПКАВ.422199.003.05 1
    6 Кабель сетевой 1
    7 Ответная часть разъёма блокировки ПКАВ.422199.003.06 1

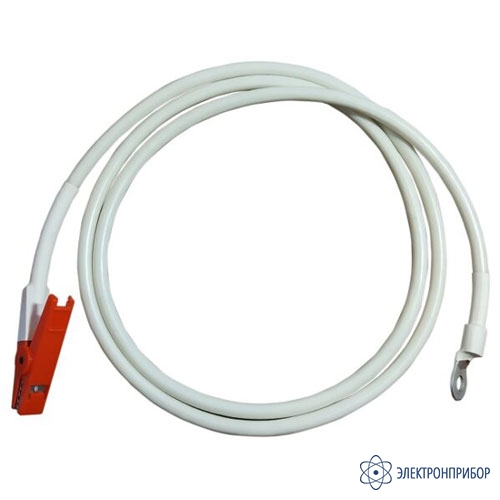

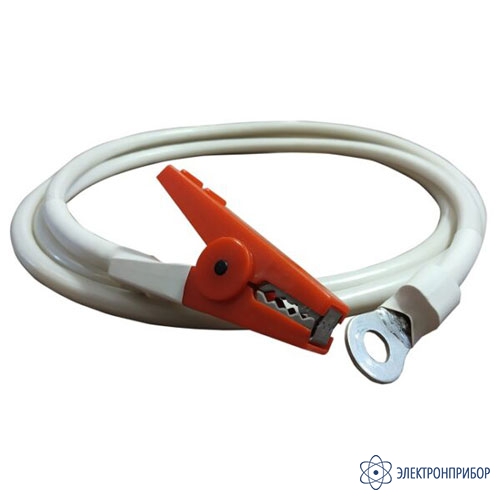

    8 Провод заземления 3
    9 Вставка плавкая 3,15 А (утановлена в сетевом разъеме) 1
    10 Паспорт 1
