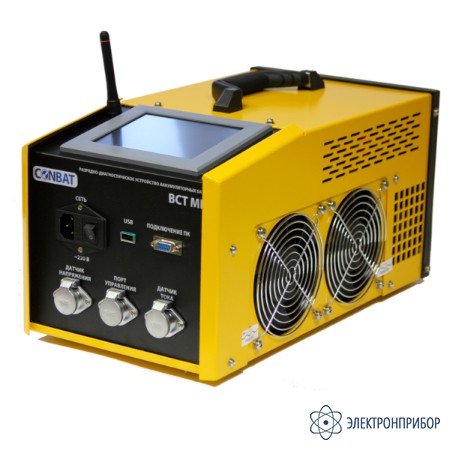

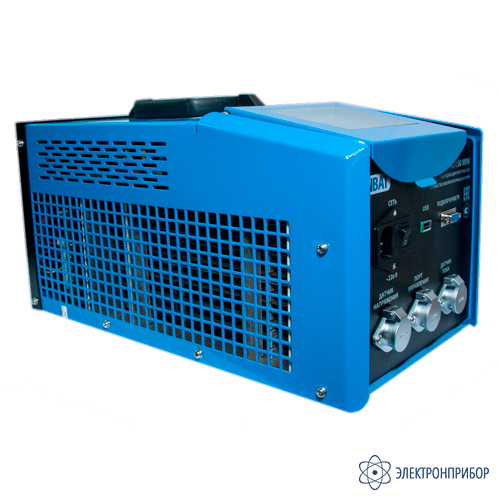

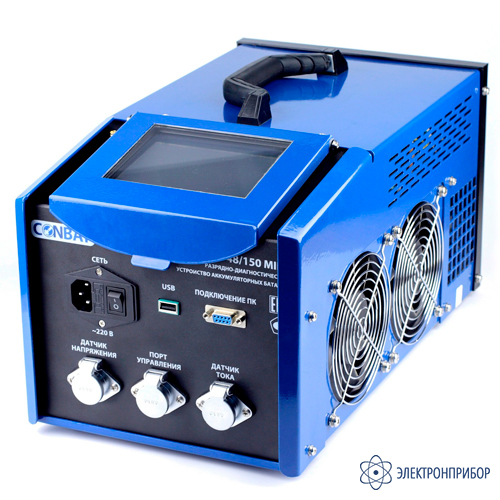

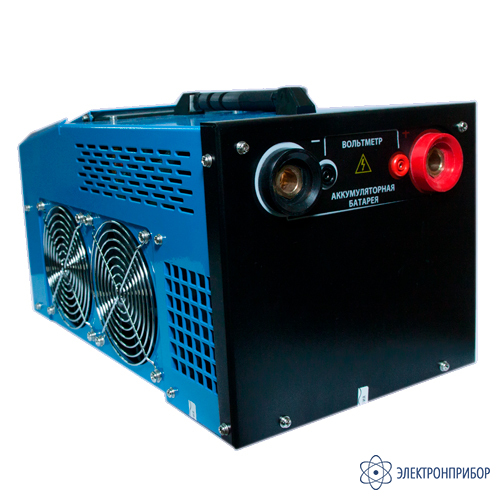

BCT-48/150 kit mini — разрядно-диагностическое устройство аккумуляторных батарей
Код товара: 41665-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
89453-23 до 05.07.2028
Сертификаты
Описание разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini:
Серия интеллектуальных РДУ CONBAT BCT mini предназначена для специально для операторов связи и сервисных компаний, которые проводят работы по обслуживанию аккумуляторных батарей на базовых станциях, в том числе в труднодоступных местах – на крышах, подвалах, чердаках и даже в горах. В перечисленных случаях основным критерием к выбору оборудования является не только его надежность и удобство использования, но и габариты и вес прибора. С помощью прибора BCT-48/150 kit mini, возможно проведение испытаний и обслуживание 2, 6, 12 В аккумуляторных батарей с контролем состояния каждого отдельного элемента АКБ в процессе разряда собранных в группы по 24 и 48 В токами до 150 А.
Устройство BCT-48/150 kit mini применяется с свинцово-кислотными аккумуляторными батареями всех типов (VRLA, GEL, AGM) и никель-кадмиевыми аккумуляторами (NiCd).
Рабочий диапазон BCT-48/150 kit mini 20-4 0В/75 A, 40-60 В/150 A, в комплекте поставляется 6 датчиков.
Преимущества разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini:

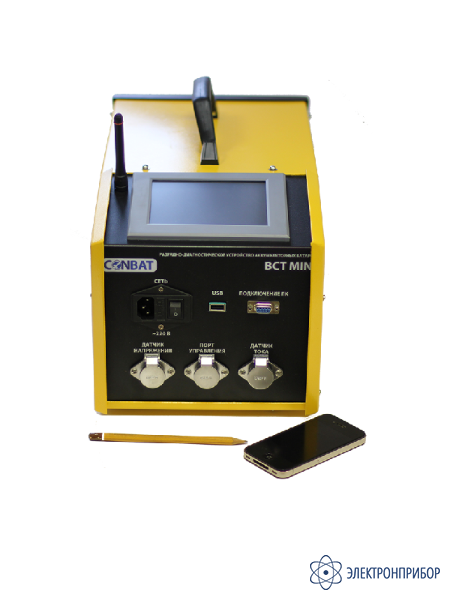

- Размеры устройства 400*220*200 мм;
- Вес без упаковки 8 кг, с упаковкой 28 кг;
- Одно устройство используется для тестирования и поэлементного контроля моноблоков АКБ;
- Беспроводная технология передачи данных напряжений отдельных моноблоков АКБ 2,6,12 В (1.2 В для NiCd);
- Режим мониторинга процесса заряда аккумуляторных батарей;
- Русскоязычный интерфейс прибора и программного обеспечения;
- Внесено в госреестр средств измерений РФ.
Функциональные особенности разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini:
- Режим разряда постоянным током или постоянной мощностью – оценка остаточной емкости АКБ или времени автономной работы системы;
- Набор интерфейсов обмена данными RS-232, USB, Релейный выход – возможность удаленного мониторинга работы устройства, а так же совместная работа нескольких устройств для увеличения токов разряда;
- Функция беспроводного поэлементного контроля напряжений отдельных моноблоков АКБ реализована непосредственно в нагрузочном блоке – возможность тестирования до 4 групп АКБ одновременно;

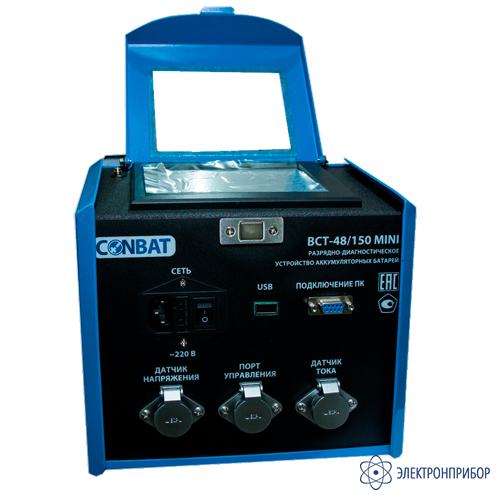

- Большой сенсорный дисплей – простота настройки теста и ввода данных;
- Русскоязычный развитый интерфейс и функционал прибора – гибкие настройки условий прерывания процесса тестирования (по конечному напряжению, по времени, по емкости);
- Русскоязычное программное обеспечение для контроля АКБ во время разряда/заряда и печати отчетов и хранения данных;
- Большой выбор модификаций приборов согласно необходимому диапазону рабочих напряжений и токов.
-
-
Технические характеристики разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini:
Параметр Значение Режим тестирования Разряд постоянным током
Разряд постоянной мощностьюКоличество одновременно тестируемых групп До 4-х групп Диапазон тестируемых емкостей До 1500 А*ч, током С10 (десятичасового разряда)
До 3000 А*ч, током С20 (двадцатичасового разряда), током С10 с использованием блока Дополнительной нагрузки или дополнительного аналогичного модуляДиапазон выходного тока 0-150 А постоянного тока
Регулировка выходного тока плавная, с шагом 1 АДиапазон выходного напряжения 20-60В
Регулировка выходного напряжения плавная, с шагом 1ВДиапазон рабочих напряжений 176-286В переменного тока
18-56В постоянного тока от групп тестируемых аккумуляторных батарейПотребление 5 Вт в режиме холостого хода
66 Вт в режиме охлаждения (10 минут после остановки разряда)Измерение Напряжение группы аккумуляторных батарей
Напряжение элемента аккумуляторной батареи 2,6,12В (для SLA, VRLA батарей), В
Напряжение элемента аккумуляторной батареи 1,2В (для NiCd батарей), В
Ток разряда/заряда
Время разряда/зарядаРасчет Емкость аккумуляторной батареи, А*ч
Мощность разряда/заряда, ВтПогрешности измерений Погрешность установленных значений тока разряда, % - 0,5. (но не менее 0,5А)
Погрешность измеренных значений напряжения групп АКБ, % - 0,5
Погрешность измеренных значений напряжения элементов, % - 0,05
Погрешность измеренных значений тока, % - 0,5Защита От перенапряжения (по входу 220В - предохранитель)
От обратной полярности
От короткого замыкания
От перегрева (до 85С)
Степень защиты оболочки по ГОСТ 14254-96 - IP20Условия работы Температура окружающего воздуха: рабочая - +40…0 °С, предельная - +50…-5 °С
Относительная влажность окружающего воздуха: 75 % при 15 °С, 98 % при 25 °С
Атмосферное давление: 84…107 кПа, (630…800 мм рт.ст.)Условия хранения В соответствии с требованиями ГОСТ 21552-84: в упаковке, в складских помещениях при температуре воздуха от 5 до 35°С Условия транспортирования В соответствии с ГОСТ 21552-84:
Температура окружающего воздуха - 40…+50°С
Относительная влажность воздуха - до 95% при 30°С
Атмосферное давление - 84…107кПа, (630…800 мм рт.ст.)Передача данных Соединение с ПК: RS232, USB Управление Органом управления является сенсорный экран Режимы работы Питание от тестируемой группы АКБ 48В
Питание от сети переменного тока 220ВНаработка на отказ Не менее 100 000 часов при номинальном значении напряжения электропитания Габаритные размеры ДхШхВ Размеры прибора 400х220х200 мм
Размеры прибора с упаковкой 520х380х500 ммМасса Вес прибора 8 кг
Вес прибора в упаковке 28 кг -
Комплект поставки BCT-48/150 kit mini

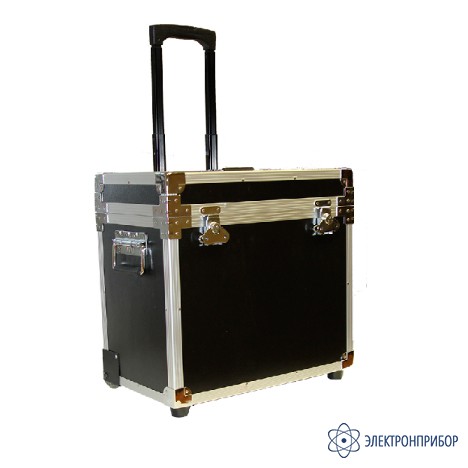

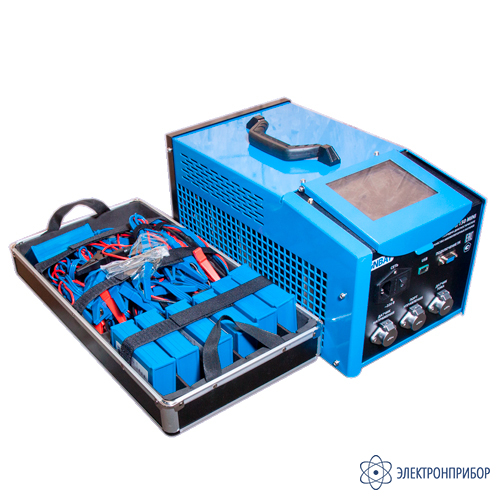

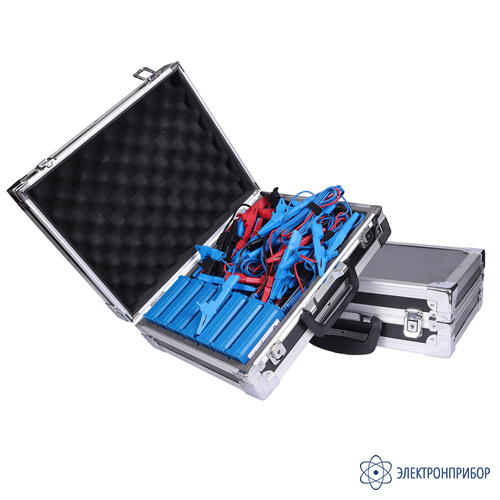

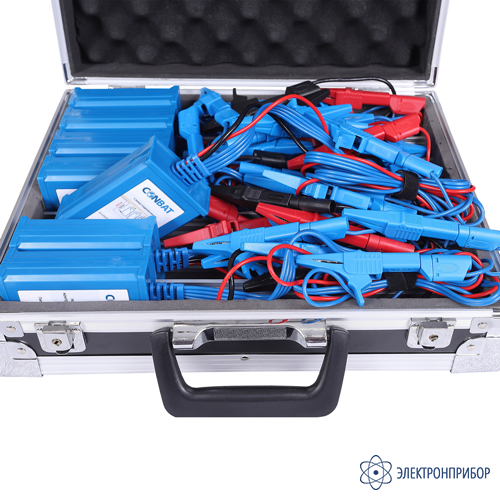

№ Наименование Количество 1 Основной нагрузочный блок BCT-48/150 mini 1 2 Датчики поэлементного контроля (1 датчик на 4 канала 0-12 В) 6 3 Токоизмерительные клещи 200А 1 4 Кабель питания устройства 220В 1 5 Комплект силовых кабелей (красный, черный) 1 6 Кабель передачи данных RS-232 1 7 USB Flash карта с дистрибутивом программного обеспечения BatteryWizard 1 8 Лицензия на 2 установки ПО BatteryWizard 1 9 Паспорт на устройство с отметкой ОТК 1 10 Руководство по эксплуатации на РДУ Conbat 1 11 Руководство пользователя ПО BatteryWizard 1 12 Заверенная копия сертификата (декларации) соответствия 1 13 Заверенная копия свидетельства об утверждении типа средств измерений 1 14 Заверенная копия описания типа средств измерений 1 15 Заверенная копия методики поверки средств измерений 1 16 Транспортировочный кейс с ручкой и на колесиках 1 Дополнительная комплектация разрядно-диагностического устройства аккумуляторных батарей BCT-48/150 kit mini
(приобретается за отдельную стоимость)
№ Наименование Количество 1 Свидетельство о первичной метрологической поверке оборудования 1 2 Дополнительный комплект датчиков поэлементного контроля 1 3 Токоизмерительные клещи 100А или 600А для контроля АКБ в процессе разряда, а так же разряда АКБ на реальную нагрузку 1 Примечание. При заказе уточняйте тип применяемый аккумуляторных батарей. Для NiCd аккумуляторных батарей предоставляются специализированные датчики поэлементного контроля (1 датчик на 4 канала 0-1.5В)
При заказе 2-х приборов и необходимости их одновременной работы в одном помещении с различными группами АКБ, уточняйте конфигурацию при заказе.
-
