Fluke BT 510, FlukeBT510, Fluke-BT-510
Тестирование и восстановление аккумуляторных батарей

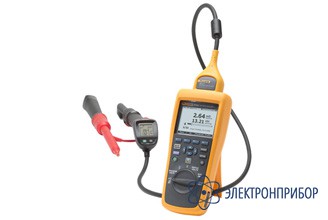

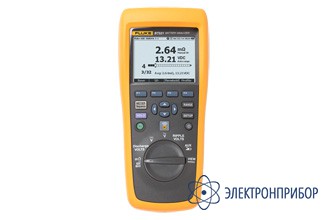

Fluke BT510 — прибор контроля работоспособности аккумуляторных батарей
Код товара: 37782-
-
Гарантия
1 год
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
60138-15 до 07.02.2025
-
Производитель
-
Артикул
4489970
Назначение прибора контроля работоспособности аккумуляторных батарей Fluke BT510
Пониженная сложность измерений, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты проверки батарей.
- Идеальное средство для технического обслуживания, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и блоков батарей, используемых в критических задачах аккумуляторного резервирования
- Интуитивно понятный пользовательский интерфейс, компактная и надежная конструкция гарантируют производительность, надежность и оптимальные результаты тестирования

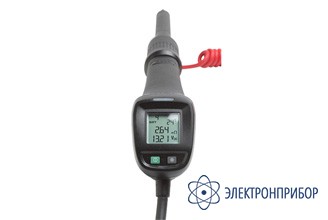

- Охватывают широкий спектр функций тестирования батарей, от тестов постоянного напряжения и сопротивления до полного тестирования условий с использованием автоматизированного тестирования комплектов батарей и интегрированной в тестовый щуп системы измерения температуры
- Предназначены для измерений стационарных батарей всех типов.
Особенности прибора контроля работоспособности аккумуляторных батарей Fluke BT510
- Напряжение батареи — во время измерения внутреннего сопротивления прибор также измеряет напряжение тестируемой батареи.
- Напряжение при разрядке — режим разрядки собирает данные по напряжению каждой батареи несколько раз при определенном интервале в ходе разрядки или теста на нагрузку. Пользователи могут подсчитать, сколько времени необходимо батарее, чтобы сбросить заряд до отключения, и использовать это время для определения потери мощности данной батареи.
- Измерение пульсирующего напряжения — измеряет неблагоприятную составляющую переменного тока выпрямленного напряжения в схемах зарядки постоянного тока и инвертированных схемах. Дает возможность пользователям измерять составляющие переменного тока в схемах зарядки постоянного тока и находить одну из проблем, которая приводит к ухудшению состояния батареи.
- Режим измерения и последовательный режим — режим измерения используется для быстрого тестирования или для обнаружения неисправности. В этом режиме вы можете сохранять и считывать показания в цикле измерения или времени. Режим цикла предназначен для задач обслуживания с несколькими энергосистемами и линейками батарей. До начала выполнения задачи пользователи могут настроить профиль под выполнение определенной задачи систематизации данных и предоставления отчета.
- Пороговые значения и предупреждение — пользователи могут настроить до 10 комплектов пороговых значений и получать индикацию прохождения/непрохождения/предупреждения после каждого измерения.
- Тестирование сопротивления межэлементной прокладки и обработка данных — измеряет сопротивление межэлементных соединений между батареями в комплекте. По окончании измерений программное обеспечение Fluke для управления батареями версии 1.0.69 может сохранить сопротивление прокладки для комплекта батарей или пополнить архив данных.
- Автоудержание — когда включена функция автоудержания, показания регистрируются, сохраняя стабильность на 1 секунду. Замороженное показание сбрасывается, когда начинается новое измерение.
- Автосохранение — когда включено автосохранение, измеренные значения сохраняются во внутренней памяти автоматически после регистрации показания с помощью автоудержания.
- Программное обеспечение для проведения анализа состояния батареи Fluke — упрощает импорт данных с прибора в ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.
- [S][5] все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на ходу до выгрузки.
- Оптимизированный пользовательский интерфейс — быстрая, направляемая настройка помогает всегда регистрировать нужные данные.
- [S][23] литий-ионный аккумулятор 7,4 В, 3000 мАч обеспечивает более восьми часов непрерывной работы.
- [S][25] для быстрой загрузки данных на прилагающееся программное обеспечение для анализа данных и управления отчетами.
- Самый высокий рейтинг безопасности в отрасли — CAT III 600 В, 1000 В пост. тока макс. для безопасности измерений вокруг оборудования питания батарей.
-
-
Технические характеристики прибора контроля работоспособности аккумуляторных батарей Fluke BT510
Функции Диапазон Разрешение Погрешность BT510 BT520 BT521 Сопротивление батареи / Сопротивление прокладки1 3 мОм 0,001 мОм 1 % + 8 ● ● ● 30 мОм 0,01 мОм 0,8 % + 6 ● ● ● 300 мОм 0,1 мОм 0,8 % + 6 ● ● ● 3000 мОм 1 мОм 0,8 % + 6 ● ● ● Напряжение постоянного тока 6 В 0,001 В 0,09 % + 5 ● ● ● 60 B 0,01 В 0,09 % + 5 ● ● ● 600 В 0,1 В 0,09 % + 5 ● ● ● 1000 В 1 В 0,09 % + 5 ● Напряжение переменного тока (от 45 Гц до 500 Гц с фильтром 800 Гц) 600 В 0,1 В 2 % + 10 ● ● ● Частота (отображается с напряжением и силой переменного тока)2 500 Гц 0,1 Гц 0,5 % + 8 ● ● ● Пульсация напряжения переменного тока (макс. 20 кГц) 600 мВ 0,1 мВ 3 % + 20 ● ● ● 6000 мВ 1 мВ 3 % + 10 ● ● ● Сила постоянного тока / сила переменного тока (с аксессуаром Fluke i410) 400 А 1:00 AM 3,5 % + 2 ● Температура от 0 до 60 °C 1 °C 2 °C (4 °F) ● Режим измерения 999 записей для каждой позиции измерения с меткой времени Циклический режим До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени 1 Измерение основано на методе введения пер. тока. Вводится исходный сигнал < 100 мА, 1 кГц.
2 Уровень переключения В пер. тока: 10 мА, А пер. тока: 10 АРежимы измерения BT510 BT520 BT521 Сопротивление (мОм) ● ● ● Напряжение батареи ● ● ● Постоянное напряжение ● ● ● Переменное напряжение и частота (Гц) ● ● ● Напряжение пульсаций ● ● ● Температура отрицательного полюса батареи ● Постоянный и переменный ток (и частота) ● Режим мультиметра ● ● ● Циклический режим ● ● ● Режим измерения расхода ● ● ● Автоматическое сохранение измерений ● ● ● Беспроводная связь ● Просмотр памяти ● ● ● Общие характеристики Размеры (В х Ш х Г) 22 см x 10,3 см x 5,8 см (9 д. x 4 д. x 2 д.) Масса 850 г / 1,9 фунта Размер экрана 7,7 см x 5,6 см (3 д. x 2,2 д.) Интерфейс мини-USB Гарантия 3 года Характеристики среды Рабочая температура от 0 до 40 °C Температура хранения От –20 до 50 °C Температура зарядки литий-ионной батареи от 0 до 40 °C Допустимая влажность при работе Без конденсации (10 °C) <= 80 % отн. вл. (от 10 до 30 °C) <= 75 % отн. вл. (от 30 до 40 °C) Высота над уровнем моря при эксплуатации до 2000 м над уровнем моря Высота над уровнем моря при хранении до 12 000 м над уровнем моря Степень защиты IP40 Радио FCC класс A Требования по вибрации MIL-PRF-28800F: Класс 2 Ударопрочность 1 м Температурные коэффициенты Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C Соответствие стандартам безопасности 600 В (категория III) Электромагнитная совместимость IEC 61326 Правила ROHS Китай, Европа Класс защиты 2 Степень загрязнения II Соответствие батареи UN38.3 UL2054 IEC62133 2G согласно IEC68-2-26, 25G и 29 -
Комплект поставки Fluke BT510
№ Наименование Количество 1. Прибор для проверки батарей Fluke BT510 1 2. Базовый измерительный провод BTL10 (комплект) 1 3. Запасные предохранители 2 4. Зарядное устройство переменного тока BC500 1 5. Кабель мини-USB 1 6. Калибровочный резистор нулевого сопротивления 1 7. Литий-ионная батарея BP500 1 8. Мягкий переносной футляр 1 9. Наплечный ремень 1 10. Поясной ремень 1 11. 4-проводниковый измерительный контакт (комплект) 1 12. Программное обеспечение для управления батареей FlukeView® 1 13. Ремешок на магнитной подвеске 1 14. Тестовые проводники TL175 TwistGuard™ с переходником 1 -
Дополнительная комплектация Fluke BT510
