Тестирование и восстановление аккумуляторных батарей

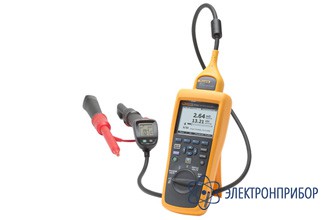

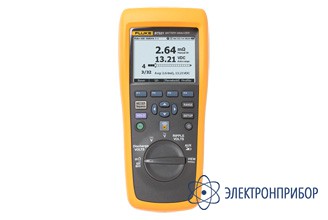

Fluke BT520 — прибор контроля работоспособности аккумуляторных батарей

Код товара: 37784
  • 60138-15
    Прибор контроля работоспособности аккумуляторных батарей Fluke BT520 Прибор контроля работоспособности аккумуляторных батарей Fluke BT520 Прибор контроля работоспособности аккумуляторных батарей Fluke BT520

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      60138-15 до 07.02.2025

    • Производитель

      Fluke Industrial, США

    • Артикул

      4489981

    Назначение прибора контроля работоспособности аккумуляторных батарей Fluke BT520:

    Пониженная сложность измерений, упрощенный рабочий процесс и интуитивно понятный пользовательский интерфейс обеспечивают новый уровень простоты проверки батарей.

    • Идеальное средство для технического обслуживания, поиска и устранения неисправностей и тестирования производительности отдельных стационарных батарей и блоков батарей, используемых в критических задачах аккумуляторного резервирования
    • Интуитивно понятный пользовательский интерфейс, компактная и надежная конструкция гарантируют производительность, надежность и оптимальные результаты тестирования
    • Охватывают широкий спектр функций тестирования батарей, от тестов постоянного напряжения и сопротивления до полного тестирования условий с использованием автоматизированного тестирования комплектов батарей и интегрированной в тестовый щуп системы измерения температуры
    • Предназначены для измерений стационарных батарей всех типов.

    Особенности прибора контроля работоспособности аккумуляторных батарей Fluke BT520:

    • Напряжение батареи — во время измерения внутреннего сопротивления прибор также измеряет напряжение тестируемой батареи.
    • Напряжение при разрядке — режим разрядки собирает данные по напряжению каждой батареи несколько раз при определенном интервале в ходе разрядки или теста на нагрузку. Пользователи могут подсчитать, сколько времени необходимо батарее, чтобы сбросить заряд до отключения, и использовать это время для определения потери мощности данной батареи.
    • Измерение пульсирующего напряжения — измеряет неблагоприятную составляющую переменного тока выпрямленного напряжения в схемах зарядки постоянного тока и инвертированных схемах. Дает возможность пользователям измерять составляющие переменного тока в схемах зарядки постоянного тока и находить одну из проблем, которая приводит к ухудшению состояния батареи.
    • Режим измерения и последовательный режим — режим измерения используется для быстрого тестирования или для обнаружения неисправности. В этом режиме вы можете сохранять и считывать показания в цикле измерения или времени. Режим цикла предназначен для задач обслуживания с несколькими энергосистемами и линейками батарей. До начала выполнения задачи пользователи могут настроить профиль под выполнение определенной задачи систематизации данных и предоставления отчета.
    • Пороговые значения и предупреждение — пользователи могут настроить до 10 комплектов пороговых значений и получать индикацию прохождения/непрохождения/предупреждения после каждого измерения.
    • Тестирование сопротивления межэлементной прокладки и обработка данных — измеряет сопротивление межэлементных соединений между батареями в комплекте. По окончании измерений программное обеспечение Fluke для управления батареями версии 1.0.69 может сохранить сопротивление прокладки для комплекта батарей или пополнить архив данных.
    • Автоудержание — когда включена функция автоудержания, показания регистрируются, сохраняя стабильность на 1 секунду. Замороженное показание сбрасывается, когда начинается новое измерение.
    • Автосохранение — когда включено автосохранение, измеренные значения сохраняются во внутренней памяти автоматически после регистрации показания с помощью автоудержания.
    • Программное обеспечение для проведения анализа состояния батареи Fluke — упрощает импорт данных с прибора в ПК. Данные измерения и информация профиля батареи сохраняются и помещаются в архив c помощью программы управления и могут использоваться для сравнения и анализа динамики. Все данные измерений, профиль батареи и информация анализов могут использоваться для облегчения создания отчетов.
    • [S][5] все измеренные значения автоматически сохраняются в процессе тестирования и могут быть вызваны для анализа на ходу до выгрузки.
    • Оптимизированный пользовательский интерфейс — быстрая, направляемая настройка помогает всегда регистрировать нужные данные.
    • [S][23] литий-ионный аккумулятор 7,4 В, 3000 мАч обеспечивает более восьми часов непрерывной работы.
    • [S][25] для быстрой загрузки данных на прилагающееся программное обеспечение для анализа данных и управления отчетами.
    • Самый высокий рейтинг безопасности в отрасли — CAT III 600 В, 1000 В пост. тока макс. для безопасности измерений вокруг оборудования питания батарей.

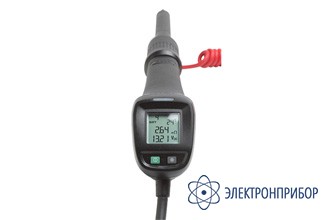

    • Интерактивный тестовый зонд BTL20 с длинными и короткими удлинителями и встроенным ЖК-дисплеем и динамиком для визуальной и звуковой обратной связи
    • Ручная сумка для переноски

  • Технические характеристики прибора контроля работоспособности аккумуляторных батарей Fluke BT520:

    Функции Диапазон Разрешение Погрешность BT510 BT520 BT521
    Сопротивление батареи / Сопротивление прокладки1 3 мОм 0,001 мОм 1 % + 8 ● ● ●
    30 мОм 0,01 мОм 0,8 % + 6 ● ● ●
    300 мОм 0,1 мОм 0,8 % + 6 ● ● ●
    3000 мОм 1 мОм 0,8 % + 6 ● ● ●
    Напряжение постоянного тока 6 В 0,001 В 0,09 % + 5 ● ● ●
    60 B 0,01 В 0,09 % + 5 ● ● ●
    600 В 0,1 В 0,09 % + 5 ● ● ●
    1000 В 1 В 0,09 % + 5 ●
    Напряжение переменного тока (от 45 Гц до 500 Гц с фильтром 800 Гц) 600 В 0,1 В 2 % + 10 ● ● ●
    Частота (отображается с напряжением и силой переменного тока)2 500 Гц 0,1 Гц 0,5 % + 8 ● ● ●
    Пульсация напряжения переменного тока (макс. 20 кГц) 600 мВ 0,1 мВ 3 % + 20 ● ● ●
    6000 мВ 1 мВ 3 % + 10 ● ● ●
    Сила постоянного тока / сила переменного тока (с аксессуаром Fluke i410) 400 А 1:00 AM 3,5 % + 2 ●
    Температура от 0 до 60 °C 1 °C 2 °C (4 °F) ●
    Режим измерения 999 записей для каждой позиции измерения с меткой времени
    Циклический режим До 100 профилей и 100 шаблонов профилей (в каждом профиле хранится до 450 батарей) с меткой времени
    1 Измерение основано на методе введения пер. тока. Вводится исходный сигнал < 100 мА, 1 кГц.
    2 Уровень переключения В пер. тока: 10 мА, А пер. тока: 10 А

    Режимы измерения BT510 BT520 BT521
    Сопротивление (мОм) ● ● ●
    Напряжение батареи ● ● ●
    Постоянное напряжение ● ● ●
    Переменное напряжение и частота (Гц) ● ● ●
    Напряжение пульсаций ● ● ●
    Температура отрицательного полюса батареи ●
    Постоянный и переменный ток (и частота) ●
    Режим мультиметра ● ● ●
    Циклический режим ● ● ●
    Режим измерения расхода ● ● ●
    Автоматическое сохранение измерений ● ● ●
    Беспроводная связь ●
    Просмотр памяти ● ● ●

    Общие характеристики
    Размеры (В х Ш х Г) 22 см x 10,3 см x 5,8 см (9 д. x 4 д. x 2 д.)
    Масса 850 г / 1,9 фунта
    Размер экрана 7,7 см x 5,6 см (3 д. x 2,2 д.)
    Интерфейс мини-USB
    Гарантия 3 года

    Характеристики среды
    Рабочая температура от 0 до 40 °C
    Температура хранения От –20 до 50 °C
    Температура зарядки литий-ионной батареи от 0 до 40 °C
    Допустимая влажность при работе Без конденсации (10 °C)
    <= 80 % отн. вл. (от 10 до 30 °C)
    <= 75 % отн. вл. (от 30 до 40 °C)
    Высота над уровнем моря при эксплуатации до 2000 м над уровнем моря
    Высота над уровнем моря при хранении до 12 000 м над уровнем моря
    Степень защиты IP40
    Радио FCC класс A
    Требования по вибрации MIL-PRF-28800F: Класс 2
    Ударопрочность 1 м
    Температурные коэффициенты Добавьте 0,1 x нормированная погрешность для каждого градуса C выше 28 °C или ниже 18 °C
    Соответствие стандартам безопасности 600 В (категория III)
    Электромагнитная совместимость IEC 61326
    Правила ROHS Китай, Европа
    Класс защиты 2 Степень загрязнения II
    Соответствие батареи UN38.3
    UL2054
    IEC62133
    2G согласно IEC68-2-26, 25G и 29

  • Комплект поставки Fluke BT520

    № Наименование Количество
    1. Прибор для проверки батарей Fluke BT520 1
    2. Базовый измерительный провод BTL10 (комплект) 1
    3. Запасные предохранители 2
    4. Зарядное устройство переменного тока BC500 1
    5. Кабель мини-USB 1
    6. Калибровочный резистор нулевого сопротивления 1
    7. Литий-ионная батарея BP500 1
    8. Мягкий переносной футляр 1
    9. Наплечный ремень 1
    10. Поясной ремень 1
    11. 4-проводниковый измерительный контакт (комплект) 1
    12. Программное обеспечение для управления батареей FlukeView® 1
    13. Ремешок на магнитной подвеске 1
    14. Тестовые проводники TL175 TwistGuard™ с переходником 1
    15. Комплект интеллектуального измерительного щупа BTL20, с удлинителем (без датчика температуры) 1
    16. Ярлыки для батареи 1
