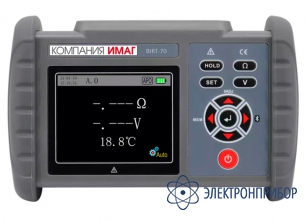

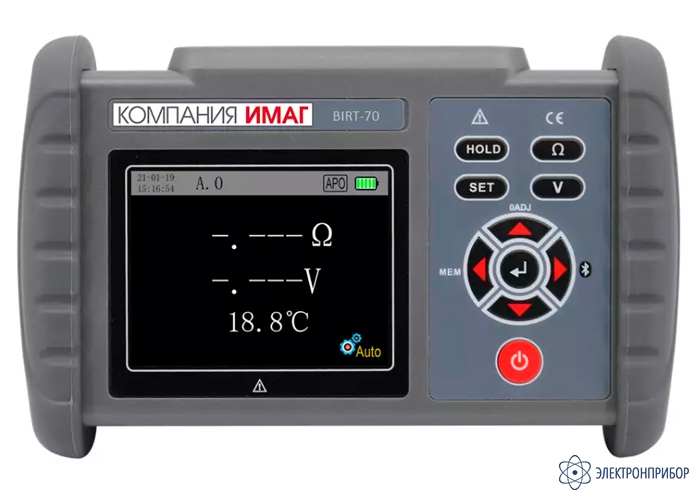

ИМАГ BIRT-70 — тестер аккумуляторных батарей

Код товара: 74310
    • Гарантия

      1 год

    • Артикул

      ИМАГ-BIRT-70

    Назначение тестера аккумуляторных батарей ИМАГ BIRT-70:

    Универсальный тестер внутреннего сопротивления аккумуляторных батарей ИМАГ BIRT-70  – это измерительный прибор, используемый для измерения внутреннего сопротивления, напряжения и температуры аккумуляторных батарей. Он позволяет определять состояние свинцовых и литиевых аккумуляторных батарей. Также тестер можно использовать для измерения параметров ESR (эквивалентное последовательное сопротивление — ЭПС) электролитических конденсаторов. В этом приборе используется четырехконтактный метод измерения внутреннего сопротивления батареи, что позволяет получить правильное значение измерения без влияния контактного сопротивления между измерительным проводом, выводом тестера и клеммой батареи. Также тестер обеспечивает возможность хранения данных, получения доступа к данным, обладает функциями звуковой сигнализации и автоматического отключения. Это незаменимый прибор в сфере производства и установки аккумуляторов, производства и обслуживания оборудования.

    Измерения можно проводить без остановки системы ИБП с использованием низкоомного измерения переменного тока и технологии шумоподавления. Это позволяет не останавливать нормальную работу тестируемого устройства и проводить измерения в рабочем состоянии, значительно сокращая время испытания. Кроме того, тестер имеет функции хранения данных, отображения гистограммы, выгрузки данных, соединения с компьютером, мобильным телефоном, планшетом и другими устройствами по Bluetooth для беспроводного доступа к измерениям и данным.

    Описание метода четырехконтактного тестирования на переменном токе:

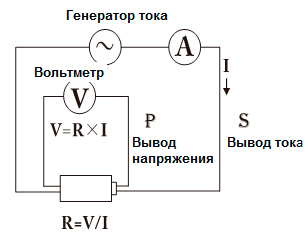

    Между положительным и отрицательным полюсами батареи протекает переменный ток I с частотой 1 кГц. Измеряется разность напряжения переменного тока V между положительным и отрицательным полюсами батареи, а внутреннее сопротивление батареи рассчитывается по формуле R=V/I. Для обеспечения точности измерения используются два токовых вывода (S). Два вывода напряжения (P) должны независимо контактировать с плюсовым и минусовым полюсами батареи. Для получения правильного значения измерения необходимо исключить сопротивление проводов и контактное сопротивление.

    Принцип измерения напряжения:

    После того, как «резистор выборки» разделяет напряжение пропорционально его значениям, а шумы отфильтровываются, АЦП выполняет выборку, рассчитывает и корректирует измеренное значение программным способом.

    Принцип измерения температуры:

    Схема делителя напряжения состоит из датчика температуры NTC и резистора Rx. Резистор Rx имеет постоянное сопротивление, а датчик NTC изменяет свое сопротивление при изменении температуры. Фактическое значение температуры получается путем измерения напряжения парциального давления и внесения его в формулу преобразования температуры NTC.

  • Технические характеристики тестера аккумуляторных батарей ИМАГ BIRT-70:

    Параметр Значение
    Диапазон измерения
    Измерение внутреннего сопротивления 0,000 мОм...3,100 Ом (в четырех диапазонах)
    Измерение напряжения 0,000 В...±122,00 В (в двух диапазонах)
    Измерение температуры -10,0°C...+60,0°C (в одном диапазоне)
    Точность измерения сопротивления
    Диапазон Максимальное отображаемое значение Разрешение Точность измерения Измеряемый ток
    3 мОм 3,100 мОм 1 мкОм ±1% шкалы ±20 единиц 200 мА
    30 мОм 31,00 мОм 10 мкОм ±0,5% шкалы ±15 единиц 200 мА
    300 мОм 310,0 мОм 100 мкОм 20 мА
    3 Ом 3,100 мОм 1 мОм 2 мА
    Точность измерения напряжения
    Диапазон Максимальное отображаемое значение Разрешение Точность измерения
    7 В ±7,100 В 1 мВ ±0,2% шкалы ±10 единиц
    120 В ±99,99 В 10 мВ
    ±122,00 В 100 мВ
    Точность измерения температуры
    -10,0°C...60,0°C 60,0°C 0,1°C ±1,0°C
    Параметр Значение
    Функциональные возможности Измерение внутреннего сопротивления батареи, измерение напряжения батареи, измерение температуры
    Температура и влажность для гарантированной точности измерений 23°C ± 5°C, относительная влажность ниже 75%
    Источник электропитания Литиевая батарея 3,7 В постоянного тока
    Разрешение измерения сопротивления 1 мкОм
    Разрешение измерения напряжения 1 мВ
    Разрешение измерения температуры 0,1°C
    Максимальное входное напряжение 70 В постоянного напряжения
    (между измерительной клеммой «+» и измерительной клеммой «-»), без подачи переменного тока
    Метод измерения Измерение внутреннего сопротивления: на частоте 1 кГц переменного тока, четырехконтактный метод тестирования, напряжение на клеммах разомкнутой цепи не более 3 В.
    Измеряемый ток: 2,0 мА ~ 200 мА (разные измеряемые токи в разных диапазонах).
    Измерение температуры: датчик температуры NTC (10 кОм при 26°C).
    Метод аналого-цифрового преобразования: последовательное приближение.
    Частота обновления дисплея: 5 раз в секунду.
    Время отклика 200 мс
    Время измерения Около 2 секунд
    Размер ЖК-дисплея 70,1 мм х 52,6 мм (разрешение 320 х 240, 16-битный цветной экран)
    Габариты прибора 190 мм х 121 мм х 51 мм
    Интерфейс USB Позволяет выгрузить сохраненные данные на компьютер, сохранить и распечатать
    Соединение Bluetooth Есть
    Функция удержания и сохранения Ручное удержание и сохранение, автоматическое удержание и сохранение
    Функция оценки измерения Предварительно установленные пороговые значения оценки PASS (ГОДЕН), WARNING (ПРЕДУПРЕЖДЕНИЕ), FAIL (НЕГОДЕН)
    Напряжение батареи питания Уровень заряда батареи питания отображается в виде пяти полосок; напоминает о необходимости своевременной зарядки при низком напряжении батареи
    Автоматическое выключение Если на включенном приборе в течение приблизительно 15 минут не выполняется никакая операция, он автоматически выключается (эту функцию можно отключить в настройках)
    Потребляемая мощность 300 мА (минимально) / 500 мА (максимально)
    Масса 480 г (с батареей)
    Рабочая температура и влажность -10°C...40°C, относительная влажность ниже 80%
    Температура и влажность хранения -20°C...60°C, относительная влажность ниже 70%
    Сопротивление изоляции Более 20 МОм (500 В между электрической цепью и корпусом)
    Выдерживаемое напряжение 3700 В (RMS) переменного напряжения (между электрической цепью и корпусом)
    Внешнее магнитное поле <40 А/м
    Внешнее электрическое поле <1 В/м
    Соответствие нормам безопасности IEC 61010

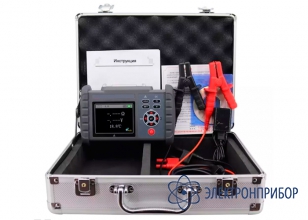

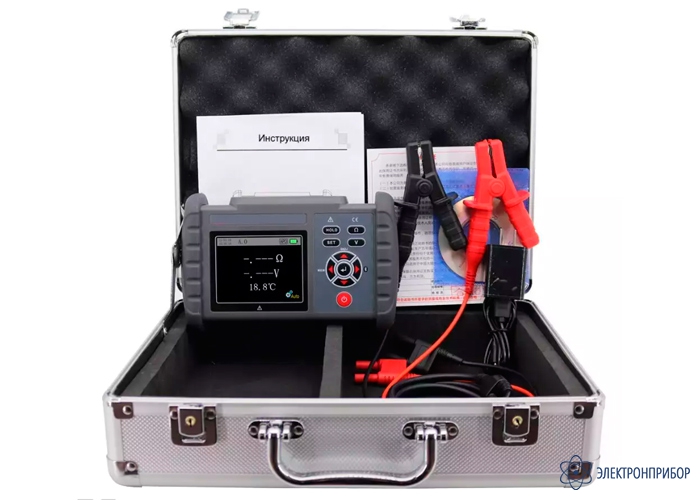

  • Комплект поставки ИМАГ BIRT-70

    Наименование Количество
    1 Тестер аккумуляторных батарей ИМАГ BIRT-70 1
    2 Комплект испытательных проводов 1
    3 USB 1
    4 Зарядное устройство 1
    5 Компакт-диск с программным обеспечением мониторинга 1
    6 Кейс для прибора 1
    7 Инструкция 1
