ЭЛИН 1 СЗ ИП М, ЭЛИН1СЗИПМ, ЭЛИН-1-СЗ-ИП-М

Указатели низкого напряжения

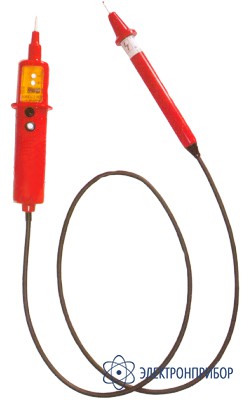

ЭЛИН-1 СЗ ИП М — двухполюсный указатель напряжения 25-400В со светозвуковой импульсной индикацией с фонариком

Код товара: 42902

  • Описание двухполюсного указателя напряжения со светозвуковой импульсной индикацией с фонариком ЭЛИН-1 СЗ ИП М:

    Указатель напряжения универсальный ЭЛИН – 1СЗИП – М двухслойный, с импульсной светозвуковой индикацией предназначен для проверки наличия или отсутсвия напряжения в электроустановок переменного тока частотой 50 Гц и постоянного тока напряжением 25 - 400 В, в условиях эксплуатации У1 по ГОСТ 15150 (при температуре от +40 °С до -45°С и относительной влажности воздуха 98% при 25°С).
    Отсутсвие светозвукового сигнала свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
    Указатель типа ЭЛИН – 1СЗИП – М позволяет определить полярность постоянного тока, на что указывает свечение светодиота у знаков «+» или «-», а также «фазу» переменного тока, при этом необходимо касание рукой металлической части кнопки на корпусе указателя, в этом случае загорается газоразрядная лампа, расположенная над надписью «фаза».
    При нажатии на ту же кнопку вкючается светодиод, расположенный в области шупа указателя и обеспечивает освещение зоны проверки напряжения.

  • Технические характеристики двухполюсного указателя напряжения со светозвуковой импульсной индикацией с фонариком ЭЛИН-1 СЗ ИП М:

    Параметр Значение
    Общие характеристики
    Диапазон рабочих напряжений, В
    переменного тока
    постоянного тока
    25-400
    25-400
    Напряжение индикации (порог), В 25
    Значение тока, протекающего через указатель при наибольшем значении рабочего напряжения, мА, не более
    в однополюсном режиме
    в двухполюсном режиме
    0,6
    9
    Источник питания подсветки литиевый, марки Cr -123, напряжением 3В, емкостью 1500 мА/ч
    Продолжительность подсветки в непрерывном режиме 150 часов
    Габаритные размеры корпусов, мм Ø 43 × 250
    Длина соединительного провода, мм, не менее 1000
    Масса, кг, не более 0,15
    Условия эксплуатации
    Температура от +40°C до -45°C
    Относительная влажность воздуха 98% при 25°C

  • Комплект поставки ЭЛИН-1 СЗ ИП М

    № Наименование Количество
    1. Двухполюсный указатель напряжения 25-400В со светозвуковой импульсной индикацией с фонариком ЭЛИН-1 СЗ ИП М 1
