Контакт-55ЭМ — указатель напряжения

Код товара: 20417

    • Гарантия

      2 года

    • Артикул

      56

    Назначение указателя Контакт-55ЭМ:

    Контакт-55ЭМ портативный электронный прибор индивидуального пользования, предназначенный для:

    • контроля наличия напряжения постоянного (24-250 В) и переменного (24-380 В) тока;
    • определения уровня контролируемого напряжения;
    • определения полярности напряжения постоянного тока;
    • определения фазного провода в цепях переменного тока;
    • определение целостности цепей ("прозвонка") за счет заряженного конденсатора, не требует дополнительных источников питания.

    Указатель обеспечивает визуальную и звуковую индикацию во всех режимах работы.

    Конструкция указателя Контакт-55ЭМ:

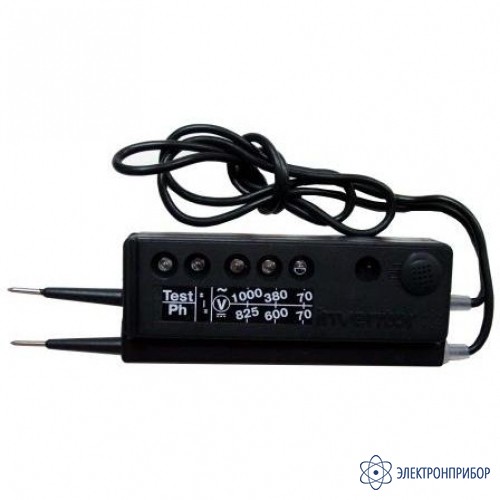

    Указатель выполнен в виде двух щупов, соединенных между собой изолированным проводом: основного, в котором размещены индикаторные элементы и вспомогательного. На основном щупе расположены пять круглых окон с надписям "24", "220", "380","-", "Test" в которых размещены светоизлучающие индикаторные элементы красного цвета, а также штыревой электроде надписью "Ph" и неоновая лампа в торцевой части щупа. Вспомогательный щуп имеет элементы крепления для его фиксации на основном щупе в транспортном положении. Корпуса щупов выполнены из цветного ударопрочного полистирола и снабжены упорами высотой 3 мм со стороны металлических электродов. Конструкцией указателя предусмотрено, что работа во всех режимах и диапазонах производится без каких-бы то нибыло переключений, что предотвращает случайное повреждение указателей.

    Указания по эксплуатации указателя Контакт-55ЭМ:

    Эксплуатация указателей должна осуществляться в соответствии с требованиями, изложенными в "Правилах технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей" применительно к указателям напряжения до 500 В, "ПТБ при эксплуатации электроустановок", "Правил применения испытаний средств защиты, используемых в электроустановках", Климатические условия эксплуатации указателя "У" категорий 2 по ГОСТ 15130 и ГОСТ 15543. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли и не насыщенная парами кислот или щелочей в концентрациях, разрушающих металлы и органические материалы. Определение состояния контролируемой цепи осуществляется при первом же кратковременном прикосновении электродами щупов к токоведущим частям электроустановки по комбинации светящихся индикаторных элементов. Для работы указателя в режиме прозвонки цепей его необходимо предварительно зарядить от источника переменного тока напряжением 24-380 В или постоянного тока напряжением 24-250 В ( в последнем случае основной щуп должен быть соединен с "+"источника). Для определения фазы в цепях переменного тока основным щупом касаются контролируемой токоведущей части и прикасаются пальцем к металлическому штыревому электроду "Ph" на основном щупе, наблюдая пульсирующее свечение неоновой лампы в торцевой части основного щупа. С помощью указателя в режиме прозвонки цепей можно проверить целостность обмоток электродвигателей, трансформаторов, пускателей, реле, а также полупроводниковых приборов: диодов, тиристоров и др. При отрицательной полярности постоянного тока на основном щупе (светится индикаторный элемент "-") следует поменять местами щупы.

  • Технические характеристики указателя Контакт-55ЭМ:

    Параметр Значения
    Диапазон контролируемых напряжений, В
    - напряжение переменного тока частотой 40 - 60 Гц
    - напряжение постоянного тока
    24(45) – 380
    24(45) - 250
    Время зарядки от сети:
    220 В +/- 10%, с, не более    		 30
    Время сохранения работоспособности в режимах "прозвонка" и "определение фазы" после полной зарядки, ч., не менее 24
    Макс. сопротивление внешней цепи, при котором обеспечивается "прозвонка", кОм., не менее 500
    Время непрерывной индикации в режиме "прозвонка цепей", мин. 5
    Электрическая прочность изоляции корпуса, В., не менее 1000
    Одноминутное испытательное напряжение на щупах при проверке работоспособности указателя, В 600
    Значение тока, протекающего через указатель при напряжении: 10
    -
    Мин. переменное напряжение работы звукового сигнала, В., не более 24
    Габаритные размеры, мм 170 х 50 х 20
    Вес, кг 0,1

  • Комплект поставки Контакт-55ЭМ

    Наименование Количество
    Прибор 1
    Паспорт с техническим описанием и инструкцией по эксплуатации 1
