Указатели низкого напряжения

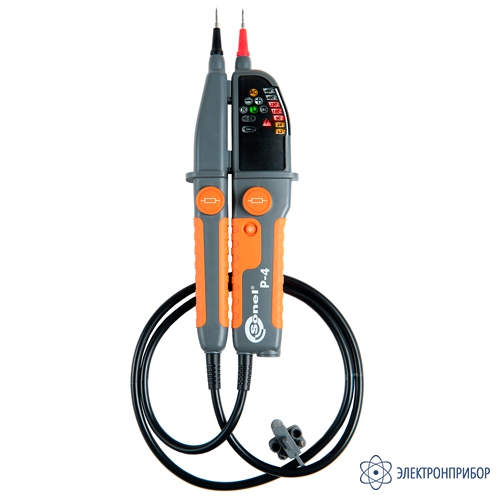

P-4 — измеритель напряжения

Код товара: 65125
  • в наличии
    Акция

    • Гарантия

      2 года

    • Производитель

      Sonel, Россия

    • Артикул

      WMRUP4

    Назначение измерителя напряжения P-4:

    Измеритель напряжения P-4 предназначен для тестирования наличия напряжения постоянного/переменного тока благодаря светодиодной индикации, проверки целостности цепи, срабатывания УЗО, проверки диодов и определения направления чередования биполярной фазы. Усиленный двухкомпонентный корпус и степень защиты IP65 защищает измеритель от воздействия внешних факторов.

    Функциональные возможности измерителя напряжения P-4:

    • измерение напряжения постоянного/переменного тока двухполюсным методом до 1000 В;
    • контроль целостности цепи (прозвонка);
    • контроль целостности цепи под напряжением;
    • тестирование диодов;
    • проверка срабатывания УЗО;
    • тест последовательности чередования фаз;
    • светодиодная и звуковая индикация;
    • фонарик;
    • функция автоматического выключения.

  • Технические характеристики измерителя напряжения P-4:

    Диапазон Разрешение Основная погрешность
    Индикация напряжения
    12...1000 В Переменное/постоянное +12 В, 24 В, 50 В, 120 В, 230 В, 400 В, ≥ 690 В Согласно ГОСТ IEC 61243-3-2014
    Uвх Rвх
    Входное сопротивление
    12 В, 24 В, 50 В примерно 300 кОм
    120 В
    230 В
    400 В
    690 В
    Параметр Значение
    Общие характеристики
    Питание измерителя  Элемент питания LR03 (ААА) – 2 шт.
    Категория электробезопасности CAT III / 1000 В, CAT IV / 600 В
    Диапазон рабочих температур ‐15…55 °C
    Диапазон температур при хранении ‐20…70 °C
    Влажность 95 %
    Степень защиты, согласно ГОСТ 14254‐2015 (IEC 60529:2013) IP65
    Диапазон рабочих частот 16…400 Гц
    Время отклика  ≤ 1 сек
    Тест целостности цепи:
    - измерительный ток
    - диапазон
    - световой и звуковой сигналы
    - точность порога срабатывания
    1,25 мкА
    400…500 кОм
    при R ≤ 400 кОм
    ±50 %
    Входное сопротивление:
    - основное
    - при дополнительной нагрузке
    около 300 кОм
    около 7 кОм
    Максимальный ток Is < 200 мА
    Диапазон для 1P индикатора фазы:
    - напряжение
    - частота
    - звуковая сигнализация
    100…1000 В AC
    50…400 Гц
    Upom > 100 В
    Диапазон для 2P индикации фаз:
    ‐ напряжение
    ‐ частота
    100…1000 В
    50…60 Гц
    Минимальное напряжение включения ±6 В AC/DC
    Индикация разряда батареи   Есть
    Время до автовыключения  10 сек.
    Размеры 275 x 82 x 36 мм
    Масса с батарейками  291 г.
    Высота над уровнем моря  ˂ 2000 м
    Соответствие ГОСТ Р МЭК 61557‐1‐2005
    Класс защиты  Двойная изоляция, согласно ГОСТ IEC 61010‐1‐2014, ГОСТ IEC 61557‐1‐2005
    Электромагнитная совместимость  ГОСТ Р МЭК 61326‐1‐2014, ГОСТ Р 51522.2.2‐2011 (МЭК 61326‐2‐2:2005)

    Примечание:
    Сокращение «и.в.» при определении основной погрешности, означает измеренная величина.
    Сокращение «е.м.р.» означает - единица младшего разряда.

  • Комплект поставки P-4

    № Наименование Количество
    1 Измеритель напряжения P‐4 1
    2 Резьбовые наконечники 1
