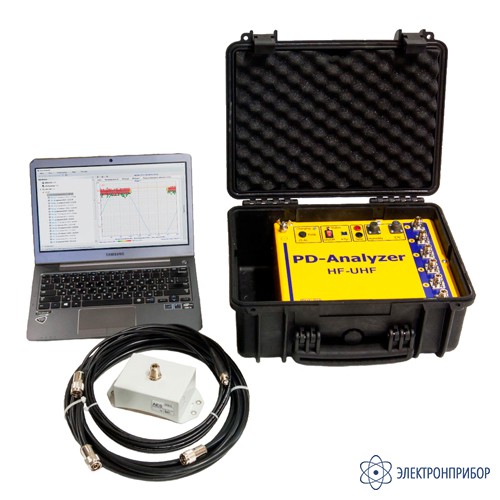

PD-Analyzer/6P с ноутбуком — регистратор высокочастотных импульсов

Код товара: 34720
  • 76896-19
    Является модификацией PD-Analyzer/6P

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      76896-19 до 10.12.2029

    • Производитель

      Димрус, Россия

    Сертификаты

    Назначение регистратора высокочастотных импульсов PD-Analyzer/6P:

    Прибор для регистрации и анализа частичных разрядов PD-Analyzer HF/UHF предназначен для измерения и анализа частичных разрядов в изоляции высоковольтных трансформаторов, кабельных линий, КРУЭ, электрических машин является эффективным способом поиска дефектов и общей оценки технического состояния.

    Внедрение этого современного диагностического метода сдерживается ограниченным предложением на рынке надежных, функционально эффективных и в то же время простых в эксплуатации измерительных приборов. Попытки применения на практике несовершенного измерительного оборудования приводит только к дискредитации этого чувствительного метода, предназначенного для ранней диагностики дефектов в высоковольтной изоляции.

    Для проведения большинства оперативных работ по оценке технического состояния высоковольтной изоляции идеально подходит переносной прибор марки PD-Analyzer HF/UHF, функционально являющийся одним из лучших в своем классе. Прибор PD-Analyzer HF/UHF предназначен:

    • Для регистрации частичных разрядов в высоковольтной изоляции при высоком уровне высокочастотных помех;
    • Для оперативного выявления дефектов в изоляции различного высоковольтного оборудования, оценки их опасности.

    Особенности регистратора высокочастотных импульсов PD-Analyzer/6P:

    • Наличие шести независимых измерительных каналов, регистрация сигналов в которых производится абсолютно синхронно, дает возможность проведения пространственного анализа распределения импульсов от частичных разрядов в изоляции высоковольтного оборудования. Проведение регистрации;
    • Частичных разрядов в изоляции в очень широком диапазоне частот, включающем HF (ВЧ) и UHF (СВЧ). Это позволяет проводить измерения и анализ частичных разрядов практически в любом высоковольтном оборудовании – трансформаторах, КРУЭ, кабельных линиях и т. д. Во всех этих объектах (даже в каждом из них) частота регистрируемых импульсов может различаться в сотни и даже тысячи раз. Она зависит от параметров возникшего в изоляции дефекта, удаления дефектной зоны от измерительного датчика и конструктивных особенностей оборудования;
    • Важным достоинством использования прибора PD-Analyzer HF/UHF является наличие в нем встроенной экспертной системы «PDExpert», предназначенной для автоматизированной диагностики дефектов в изоляции высоковольтного оборудования. Наличие этой интеллектуальной экспертной системы особенно важно для диагностического персонала, обладающего недостаточным практическим опытом.

    Экспертные и диагностические возможности регистратора высокочастотных импульсов PD-Analyzer/6P:

    Самой сложной задачей при регистрации частичных разрядов в высоковольтной изоляции является отстройка от помех. Для ее решения в приборе PD-Analyzer HF/UHF использован широкий набор технических и программных средств:

    • Совместный анализ времени возникновения импульсов и фазы питающего напряжения;
    • «Time of arrival» - метод отстройки от помех по времени прихода в прибор импульсов от разных датчиков, с разрешением в единицы наносекунд;
    • Амплитудная отстройка высокочастотных импульсов в разных каналах, предназначенная для отстройки от перенаведенных импульсов;
    • Анализ частотных параметров каждого импульса, позволяющий разделять случайные импульсы помех от повторяющихся импульсов частичных разрядов.

    Второй важной задачей диагностической задачей является определение типа дефекта в изоляции, т.е. определение степени его опасности. Это осуществляется благодаря встроенной в прибор системе «PD-Expert», при помощи которой и определяется тип дефекта в изоляции.

    Основные особенности работы экспертной системы «PD-Expert»:

    • Использование программной фильтрации паразитных импульсов на основе сравнительного анализа частотных и временных параметров импульсов между собой;
    • Использование в диагностике стандартных распределений импульсов частичных разрядов (PRPD, TFM), а также специально разработанных для этих целей, например распределения типа PD-Cloud;
    • Наличие в экспертной системе встроенной базы данных образов наиболее часто встречающихся дефектов. Эта база может пополняться по мере набора новой и уточнения имеющейся диагностической информации;
    • Использование специализированных алгоритмов оценки достоверности получаемых экспертной системой диагностических заключений;
    • Формирование отчетов о техническом состоянии изоляции контролируемого высоковольтного объекта с возможностью корректировки отчета пользователем.

    Измерение частичных разрядов в изоляции силовых и измерительных трансформаторов:

    Частичные разряды в силовых и измерительных трансформаторах при помощи прибора PD-Analyzer HF/UHF могут регистрироваться по нескольким схемам:

    • С использованием комплексных датчиков типа DB-2 (не входят в стандартный комплект поставки), подключенных к измерительным выводам вводов и в цепи нейтрали трехфазной обмотки;
    • С использованием датчиков регистрации поверхностных токов растекания типа «TEV’s», устанавливаемых на поверхности бака трансформатора;
    • С использованием электромагнитных антенн UHF диапазона частот, вводимых внутрь бака через сливные вентили или монтируемых на поверхности специализированных радио прозрачных лючков, расположенных на поверхности бака трансформатора.

    Измерение частичных разрядов в изоляции кабельных линий:

    Для измерения частичных разрядов в изоляции высоковольтных кабелей, концевых и соединительных муфт могут использоваться следующие датчики из комплекта поставки прибора:

    • Внешние электромагнитные антенны различного типа - направленные и штыревые - для контроля изоляции как самих муфт, так и рядом расположенных участков кабелей;
    • Высокочастотные трансформаторы тока марки «RFCT», предназначенные для контроля состояния муфт и высоковольтных кабелей.

    В приборе PD-Analyzer HF/UHF реализована уникальная функция локации места возникновения дефекта в кабельной линии. В качестве зондирующего используется импульс от частичного разряда, возникшего на месте дефекта изоляции. Наличие в приборе «on-line» рефлектометра еще в большей степени расширяет его диагностические возможности.

    Измерение частичных разрядов в КРУЭ:

    Для измерения частичных разрядов в изоляции КРУЭ в наибольшей мере подходят датчики типа «AES», которые устанавливаются на стыке двух корпусов секции КРУЭ в зоне изолирующих прокладок. Через этот радио прозрачный зазор можно регистрировать частичные разряды внутри КРУЭ.

    Для регистрации разрядов в КРУЭ можно применять и датчики марки «TEV’s», которые устанавливаются на поверхности корпусов оборудования, особенно в тех случаях, когда радиопрозрачные перегородки между корпусами отсутствуют.

    Измерение частичных разрядов в изоляции электрических машин:

    Для измерения частичных разрядов в изоляции обмоток статоров высоковольтных электрических машин, генераторов и электродвигателей используются две основные измерительные схемы:

    • Схема с использованием в качестве датчиков частичных разрядов конденсаторов связи, подключенных непосредственно на полное напряжение обмотки статора;
    • Схемы с использованием различных электромагнитных антенн, монтируемых внутри статора. В качестве таких антенн используют или встроенные в обмотку датчики температуры или специализированные антенны, заранее устанавливаемые в пазах статора, или же кольцевые антенны, устанавливаемые в зоне лобовых частей обмотки.

  • Технические характеристики регистратора высокочастотных импульсов PD-Analyzer/6P:

    Параметр Значение
    Количество каналов регистрации ЧР, не более 6
    Количество каналов измерения температуры, не более 1
    Количество каналов измерения влажности, не более 1
    Рабочее напряжение контролируемых объектов от 3 до 1000 кВ
    Интерфейс связи прибора с компьютером1 USB
    Объем памяти для хранения архива, Мб 256
    Частотный диапазон (HF) регистрируемых импульсов, МГц 0,5 ÷ 10,0
    Частотный диапазон (UHF) регистрируемых импульсов, МГц 500 ÷ 1500,0
    Синхронизация с сетью по радиоканалу да
    Тип встроенного аккумулятора Li-ion
    Ёмкость аккумулятора 6,8 А/час (12 В)
    Время работы от аккумуляторов в режиме регистрации, час 8
    Время полной зарядки, не более 4 часов
    Напряжение питания 90-260 В AC 50/60 Гц
    120-370В DC
    Габаритные размеры кейса прибора, мм 410х340х205
    Габаритные размеры кейса с датчиками, мм 520х435х230

    1Необходимо использовать кабель с сечением 24 AWG и более. Большее значение числа соответствует меньшему сечению.

  • Комплект поставки PD-Analyzer/6P с ноутбуком

    № Наименование Количество
    1 Регистратор высокочастотных импульсов PD-Analyzer/6P 1
    2 Переносный компьютер со специализированным программным обеспечением «Inva Portable» 1
    3 Датчик PFR-2 1
    4 Датчик RFCT-4.2 3
    5 Кабель для RFCT-4.2 датчика, 6 м 3
    6 Датчик TSМ-3 1
    7 Кабель TSМ-3 датчика, 6 м 1
    8 Датчик AES 3
    9 Кабель для AES датчика, 6 м 3
    10 Телескопическая антенна 1
    11 Направленная антенна 1
    12 Датчик температуры 1
    13 Датчик влажности 1
    14 GKI-2 прибор 1
    15 Зарядное устройство для GKI-2 1
    16 Кабель для GKI-2 1
    17 USB-кабель 1
    18 Кабель питания 1
    19 Кабель заземления 1
    20 Защита от перенапряжений OVP-1 3
    21 Датчик синхронизации (токовые клещи) 1
    22 Кабель для датчика синхронизации 1
    23 Документация 1
