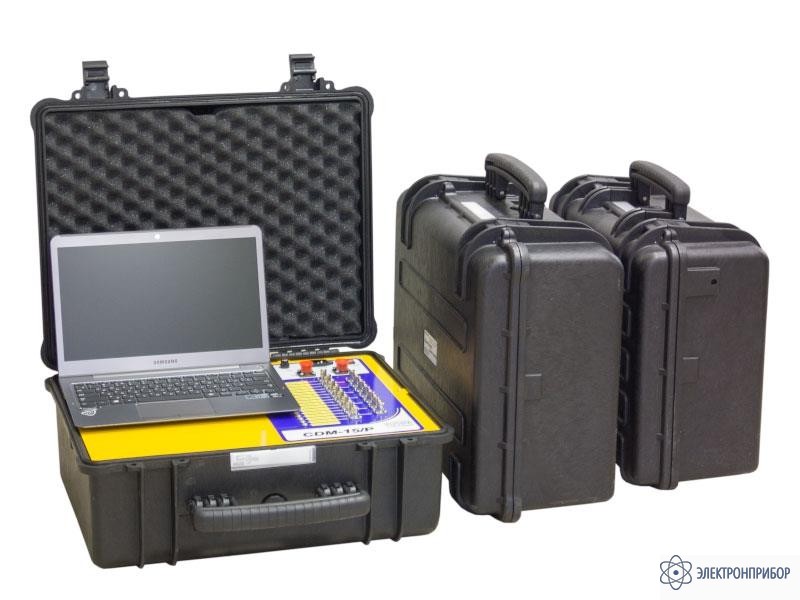

CDM-15/Р — система периодического мониторинга состояния изоляции кабельных линий 6-10 кВ

Код товара: 33328

    Назначение системы периодического мониторинга состояния изоляции кабельных линий 6-10 кВ CDM-15/Р

    Система CDM-15/P (Cables Diagnostics Monitor, 15 Channels, Portable) предназначена для периодического мониторинга технического состояния изоляции до 15 кабельных линий общей кабельной сборки (КРУ) под рабочим напряжением.

    В CDM-15/P контроль технического состояния высоковольтной изоляции кабельных линий, соединительных и концевых муфт, осуществляется на основе метода регистрации и анализа частичных разрядов, который имеет максимально высокую чувствительность для диагностики дефектов в изоляции любого типа.

    Достоинства использования системы периодического мониторинга состояния изоляции кабельных линий 6-10 кВ CDM-15/Р

    • Одновременно контролируется состояние до 15 кабельных линий, подключенных в одном месте.
    • Состояние кабельных линий контролируется не одномоментно, а в течение определенного интервала времени, в наиболее важных режимах работы.
    • Поскольку подключение системы могут производиться без отключения, интервалы времени между измерениями могут быть практически любыми.
    • При необходимости система периодического мониторинга может оперативно монтироваться на наиболее ответственных или критических линиях на более длительный срок.

    При помощи системы CDM-15/P реализуются следующие функции диагностики:

    • Осуществляется непрерывный контроль состояния изоляции высоковольтной кабельной линии на основе метода регистрации и анализа уровня и распределения частичных разрядов. Определяется тип дефекта в изоляции, анализируется степень его развития и опасности для дальнейшей эксплуатации.
    • Производится автоматическая локализация мест возникновения дефектов в изоляции, выявленных системой по частичным разрядам, как в муфтах, так и в самом кабеле. Уникальность этой важной диагностической функции в данном случае заключается в том, что она реализована для кабельных линий в режиме «on-line», т. е. под рабочим напряжением.

    Организация периодического мониторинга кабельных линий под напряжением

    Система CDM-15/P предназначена для работы в автоматическом режиме. Объема внутренней памяти прибора хватает для хранения замеров частичных разрядах в течение достаточно длительного времени. По завершению заданного времени вся полученная информация по USB передается в компьютер, где хранится и дополнительно обрабатывается.

    Оперативная диагностика технического состояния изоляции контролируемых кабельных линий осуществляется внутри прибора в режиме реального времени, при помощи встроенных алгоритмов. При достижении заданных пороговых значений информация о критическом состоянии кабелей отображается на крышке прибора при помощи красного светодиода. По итогам работы в программе автоматически формируются протоколы состояния всех кабельных линий.

    Для практической организации периодического мониторинга состояния кабельных линий оптимальной является следующая технология:

    На всех кабельных линиях, состояние которых предполагается контролировать системой мониторинга, на поводках заземления концевых муфт, заранее монтируются первичные датчики частичных разрядов марки «RFCT-7» («RFCT-1»). Сигнальные кабели от всех датчиков выведены в коммутационные коробки, к которым обеспечен легкий и безопасный доступ для диагностического персонала.

    Прибор CDM-15/P при помощи коаксиальных кабелей небольшой длины оперативно подключается в коммутационных коробках к нужным кабельным линиям, после чего производится регистрация частичных разрядов в изоляции в течение необходимого интервала времени.

    Если датчики частичных разрядов не были смонтированы на кабельных линиях заранее, то их придется устанавливать непосредственно перед проведением измерений. В ряде случаев это возможно сделать без снятия напряжения, так как применяемые датчики частичных разрядов являются разъемными и легко монтируются на проводнике (шине) заземления брони кабельной линии. Если безопасно это сделать нельзя, придется отключать кабельные линии на время установки датчиков.

    Для работы прибора CDM-15/P в автоматическом режиме необходимо заранее сформировать «схемную конфигурацию» контролируемой кабельной сборки. Эта конфигурация создается в компьютере и загружается в прибор перед проведением мониторинга.

    Для создания схемной конфигурации применяется специальная программа – конструктор, позволяющая рисовать схемы кабелей и места установки датчиков быстро, максимально просто и эффективно. При создании конфигурации вводится вся техническая информация, необходимая для выявления дефектного кабеля, оценки его технического состояния, определения типа дефекта в изоляции и его опасности.

  • Технические характеристики системы периодического мониторинга состояния изоляции кабельных линий 6-10 кВ CDM-15/Р

    Параметр Значение
    Количество контролируемых линий до 15
    Рабочее напряжение линий, кВ > 3
    Длина контролируемых линий, км ≤ 4
    Частота импульсов разрядов, МГц 0,5 ÷15,0
    Величина разрядов, пK 20 ÷100000
    Погрешность расчета места дефекта ±1% длины
    Интерфейс связи с компьютером USB
    Напряжение питания, В, AC/DC 90 ÷ 260
    Диапазон рабочих температур, °С -40 ÷+60
    Размеры транспортного кейса, мм 520*435*230
    Полный вес комплекта системы, кг 25

  • Комплект поставки CDM-15/Р

    Наименование Количество
    Транспортный кейс с измерительным прибором 1
    Транспортный кейс с датчиками частичных разрядов 1
    Датчики марки «RFCT-4» 2
    Транспортный кейс с сигнальными кабелями длиной по 15 метров 1
    Датчики марки «RFCT-7» 12
    Датчики марки «TEV’s» 2
