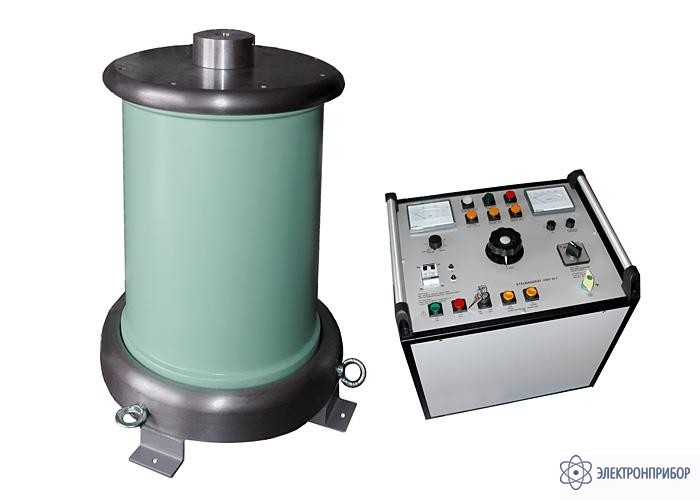

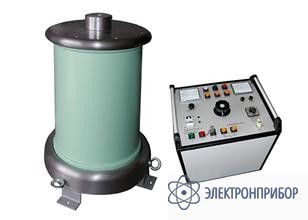

HPA 100-AC — испытательная установка переменного напряжения 100 кВ

Код товара: 33855

  • Назначение высоковольтной испытательной установки HPA 100-AC

    Испытательная установка переменного напряжения HPA 100-AC является мощным испытательным прибором. Испытательная установка предназначается для монтажа в электротехнических лабораториях и предназначается для испытаний кабельных установок и для преобразования высокоомных кабельных повреждений в низкоомные в диапазоне выходного напряжения установки. Для испытаний выпрямленным напряжением до 130 кВ установка может дооснащаться выпрямительной приставкой. Поскольку собственный уровень помех составляет менее 1 пКл, данная испытательная установка может использоваться в качестве источника напряжения для измерения частичных разрядов.

    Достоинства высоковольтной испытательной установки HPA 100-AC

    • Мощный испытательный и прожиговый прибор
    • Длительное испытание переменным напряжением до 100 кВ при 5 кВА
    • Собственный уровень помех менее 1 пКл
    • Интегрированная защита от перегрузки
    • Испытания выпрямленным напряжением до 130 кВ с дополнительным выпрямителем

    Описание высоковольтной испытательной установки HPA 100-AC

    Панель управления

    Прибор управления HSG 10 - 1 предназначен для управления трансформатором перем.тока HTR 100.

    Он состоит из трансформатора управления, стрелочных индикаторов тока и высокого напряжения, управления искровым разрядником, переключателем с часовым механизмом на время тестирования и из схемы защиты.

    Трансформатор

    Обмотка низкого напряжения возбуждается ступенчато от нуля до макс.значения, так что через какое-то установленное время задается определенная мощность. Время включения трансформатора зависит от цели использования – от одной минуты до длительной работы.

    Один полюс испытательного трансформатора изолирован и встроен в изолированный цилиндр с металлической основой и декоративной панелью. Изоляция в основном состоит из сухой бумаги, пропитанной трансформаторным маслом.

  • Технические характеристики высоковольтной испытательной установки HPA 100-AC

    Параметр Значение
    Прибор управления HSG 10 - 1
    Выходная мощность 5 кВА
    Мощность (на 1 час) 10 кВА
    Напряжение сети 220 В
    Регулируемое напряжение 0 ... 250 В
    кВ-диапазоны измерения 50 / 100 / 150 кВ
    Габариты 520 x 430 x 465 мм
    Вес 75 кг
    Трансформатор HTR 100
    Номинальное напряжение 100 кВ AC
    Длительная нагрузка 5 кВА
    Мощность короткого .замыкания 10 кВА
    Частота 50 Гц или 60 Гц
    Напряжение короткого замыкания около 5 %
    ЧР при номинальном напряжении > 1 pC
    Вес около 225 кг

  • Комплект поставки HPA 100-AC

    Наименование Количество
    Блок управления HSG 10-1 1
    Высоковольтный трансформатор 100 кВэфф 1
    Комплект кабелей 1
    Штанга разрядки и заземления 150 кВ 1
