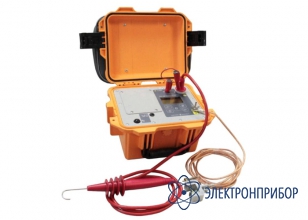

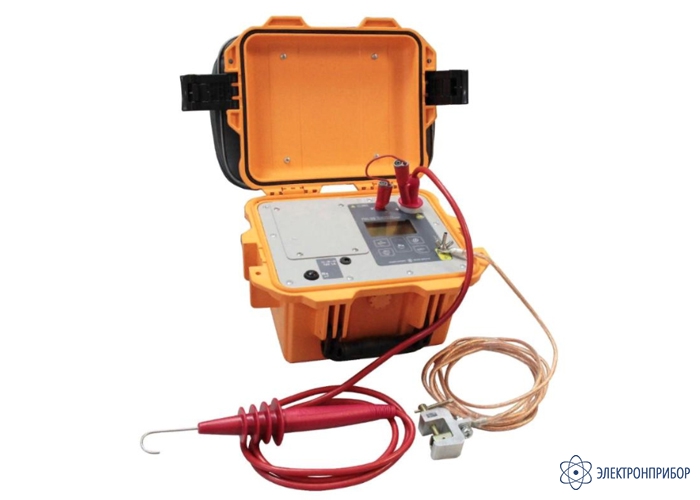

ПН-20 (со щупом) — устройство испытательное

Код товара: 45074
  • Является модификацией ПН-20

    Сертификаты

    Назначение устройства испытательного ПН-20 (со щупом):

    Устройство испытательное ПН-20 предназначен для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.

    Особенности устройства испытательного ПН-20 (со щупом):

    • автоматический выбор диапазонов измерения;
    • защита от подключения к необесточенной сети или внезапной подачи напряжения во время измерений;
    • программируемое время измерения сопротивления от 1 до 60 минут;
    • выбор функции автоматической остановки испытания при возникновении пробоя;
    • индикация уровня остаточного напряжения на объекте после окончания измерения и автоматическое его снятие;
    • ударопрочный, пыле- и влагозащищенный корпус. Степень защиты в транспортном положении IP67, в рабочем положении IP40;
    • высокая помехоустойчивость в измеряемой цепи;
    • автоматический переход в энергосберегающий режим через 2,5 минуты после окончания измерений;
    • жидкокристаллический дисплей;
    • индикация состояния внутреннего источника питания;
    • система защиты аккумулятора от перезаряда;
    • защита от неправильного включения;
    • память до 50 результатов испытаний.

  • Технические характеристики устройства испытательного ПН-20 (со щупом):

    Параметр Значение
    Установка испытательного напряжения постоянного тока, кВ от 0,5 до 20
    от 0,5 до 10 с шагом 0,1 кВ
    от 10 до 20 с шагом 1 кВ
    Предел измерения сопротивления до 20 ГОМ
    Диапазон измерений переменного напряжения относительно земли, В от 10 до 700
    Показания тока утечки от 0,05 до 800 мкА
    Измерение напряжения пробоя разрядников от 0,5 до 20 кВ
    Питание герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч
    Рабочая температура от - 20°С до +50°С
    Размер  ШхГхВ 275х250х180 мм
    Масса 4,9 кг

  • Комплект поставки ПН-20 (со щупом)

    № Наименование Фото Количество Артикул
    1 Устройство испытательное ПН-20 1 128109
    2 Блок питания 12 В, 1 А 1 127963
    3 Кабель измерительный высоковольтный со щупом, длина 1,8 м 1 128018
    4 Кабель подключения экрана, длина 0,2 м 1 128024
    5 Кабель заземления со струбциной, длина 3 м 1 128013
    6 Сумка для аксессуаров 1 128087
    7 Руководство по эксплуатации 1 -
    8 Упаковка транспортная 1 -
