АВИЦ40СНЧ, АВИЦ 40 СНЧ
АВИЦ-40-СНЧ исп.2 — аппарат высоковольтный
Код товара: 55335-
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
86489-22 до 26.08.2027
Сертификаты
Назначение аппарата высоковольтного АВИЦ-40-СНЧ:

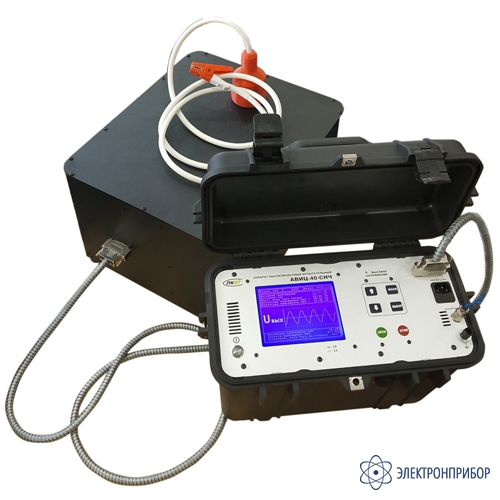

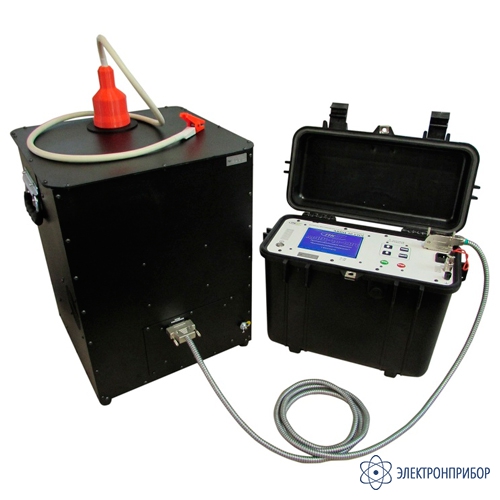

Аппарат высоковольтный испытательный цифровой АВИЦ-40-СНЧ – позволяет генерировать и измерять напряжение и силу переменного тока СНЧ и постоянного тока.
Информация о ходе испытаний представлена на графическом дисплее — напряжение в виде "бегущего" графика синусоидальной формы частотой от 0,01 до 0,1 Гц, ток также в виде графика, причем можно одновременно включить оба "бегущих" графика. Дополнительно информация о токе и напряжении представлена в цифровом формате. Стандартно для серии АВИЦ — разрядное устройство, таймер, автоматический режим, компактный размер. Нагрузочная способность в режиме СНЧ на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1.8 мкФ при 40 кВ. Аппарат автоматически работает и в режиме СНЧ и в режиме постоянного напряжения отрицательной и положительной полярностей. Клавишами "Стрелка вверх" и "Стрелка вниз" в любой момент можно изменить амплитуду напряжения. Аппарат автоматически подбирает оптимально возможную форму выходного синусоидального СНЧ напряжения в зависимости от нагрузки и установленного напряжения, а также обеспечивает симметрию отрицательного и положительного полупериода напряжения. При подаче высокого напряжения аппарат сначала проверяет нагрузку на короткое замыкание, далее в течении 4-х полупериодов подстраивается под заданное напряжение. При превышении зарядного тока максимальных значений, аппарат предложит снизить частоту СНЧ. Напряжение постоянного тока можно выбрать в меню отрицательной полярности и положительной полярности.
Управление токовой защитой
Параметр ограничение тока заряда — ток, при котором прибор снимет высокое напряжение (защита по току). Данные параметры для СНЧ — 90 мА (действующие значение), для постоянного тока — 60 мА (постоянная составляющая). Эти значения можно уменьшить из меню прибора.
Особенности аппарата высоковольтного АВИЦ-40-СНЧ:
- Разработка и производство России;
- Графический экран — промышленный, рабочая температура -30…+50°С;
- Провод межблочный — в стальной броне, жилы силиконовые гибкие при отрицательных температурах;
- Провод питания — производства России;
- Нагрузка на частоте 0,1 Гц — 10 мкФ при 11 кВ, 2 мкФ при 36 кВ, 1,8 мкФ при 40 кВ;
- Время непрерывных испытаний при окружающей температуре +38°С и полной мощности — 8 ч;
- Установка тока защиты в режиме СНЧ до 90 мА;
- Установка тока защиты в режиме постоянного U до 60 мА;
- Интерфейс RS-485 с форматом ModBus RTU (дополнительная опция);
- Графическое и цифровое отображение напряжения и тока;
- Влагопылезащитное исполнение блоков IP54 и IP60;
- Защита экрана — поликарбонат с защитным покрытием;
- Компактный, относительно легкий, мощный;
- Фиксация значений U и I при эл. пробое в нагрузке;
- Автоматический режим работы, таймер;
- Температурная защита высоковольтного блока +50°С.
-
-
Технические характеристики аппарата высоковольтного АВИЦ-40-СНЧ:
Параметр Значение Диапазон измерения и генерации синусоидального напряжения СНЧ, кВ 10,0…40,00 Диапазон измерения напряжения постоянного тока, кВ 1,00…40,00 Диапазон измерения силы тока СНЧ, мА 0,1…90,0 Диапазон измерения силы постоянного тока, мА 0,1…40,0 Установка защиты силы тока СНЧ, мА 1…90 Установка защиты силы постоянного тока, мА 1…40 Максимальная емкость кабеля СНЧ 0.1 Гц при минимальном U 10 мкФ при 11 кВ Максимальная емкость кабеля СНЧ 0.1 Гц при максимальном U 1,8 мкФ при 40 кВ Время непрерывной работы 8 часов на максимальном режиме Фиксация параметров пробоя на индикаторе, мА U и I Проверка линии на короткое замыкание да Пределы относительной погрешности измерения напряжения, % ± 3,0 Пределы относительной погрешности измерения силы тока, % ± 3,0 Габаритные размеры блока индикации, мм 420 х 225 × 340 Габаритные размеры блока высоковольтного, мм 355 х 520 х 380 Масса блока индикации, кг 15±1 Масса блока высоковольтного, кг 39±1 Максимальная потребляемая мощность, ВА 3500 Средний срок службы, лет, не менее 5 -
Комплект поставки АВИЦ-40-СНЧ исп.2
№ Наименование Количество 1 Блок управления 1 2 Блок высоковольтный 1 3 Кабель соединительный 1 4 Кабель сетевой 1 5 Ответная часть разъёма блокировки 1 6 Провод заземления 2 7 Вставка плавкая 20 А (установлена в сетевом разъёме) 1 8 Паспорт 1 -
Дополнительная комплектация АВИЦ-40-СНЧ исп.2
-
