Установки для испытания основной изоляции кабеля из сшитого полиэтилена

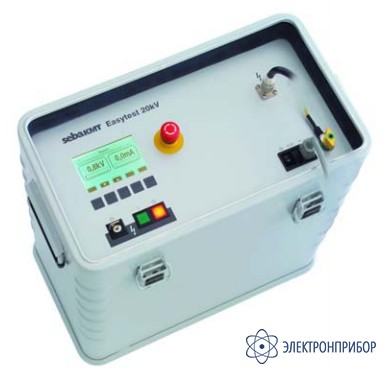

Easytest 20 kV — компактный испытательный тестер СНЧ (напряжение 20 кВ, 0,1 Гц при 0,5 мкФ)

Код товара: 25818

  • Назначение прибора Easytest 20 kV:

    После прокладки или ремонта кабелей необходимо быстро и надежно испытать их.

    Последующее включение напряжения без предварительного испытания представляет собой риск, к тому же в большинстве случаев многие нормы и внутренние инструкции не допускают этого.

    До сих пор проводились 5-ти или 10-ти минутные испытания в диапазоне рабочего напряжения. Для этого использовались или простые испытательные приборы постоянного напряжения или тестеры изоляции, которые с напряжением максимум 10 кВ вообще редко подходят для диапазона рабочего напряжения.

    Как известно, специально для кабелей с изоляцией из сшитого полиэтилена испытание постоянным напряжением относительно бесполезно и неэффективно, на старых кабелях из-за эффектов поляризации это может даже вызвать дополнительное старение или повреждение.

    На основании опыта такой работы видно, что испытания постоянным напряжением вскрывают только самые наглядные(грубые) проблемы. Скрытые проблемы не определяются и в будущем приведут к сбоям при эксплуатации.

    SebaKMT, зная об этой проблеме, разработала новый испытательный прибор, который имеет минимальные габариты и вес. С выходным напряжением 20 кВ и 0,1 Гц переменным напряжением при 0.5 µФ и до 2,5 µФ при 0,02 Гц прибор Easytest 20 кВ имеет достаточно мощности для испытания кабелей длиной до 2 км частотой 0,1 Гц в диапазоне 20 кВ.

    Для хлорвиниловых кабелей и кабелей с бумажно- масляной изоляцией имеется режим пост.напряжения с измерением токов утечки. Чтобы расширить возможности испытаний интегрирована функция испытания оболочки и тактовое выходное напряжение для точной локализации повреждений оболочки.

    Особенности прибора Easytest 20 kV:

    • Защита от напряжения помех
    • Дополнительная функция таймера для временной задержки ВВ-разъединения, после выхода из распредилительного устройства
    • При возникающем обратном напряжении установка отключается, и через разъединитель выключается ВВ-выход
    • Оптическая и акустическая стгнализация обнаруженного обратного напряжения.

  • Технические характеристики прибора Easytest 20 kV:

    Параметр Значения
    Испытания переменным напряжением 20 кВ 0.5 µФ @ 0.1Гц
    Испытания постоянным напряжением 0 – 20 кВ с измерением тока утечки
    Измерение тока утечки 1 мА диапазон измерения
    Распознавание пробоя Оптическая сигнализация
    Таймер 0 – 60 мин., увеличение 5 мин.
    Испытание оболочки 0 – 5 кВ
    Локализация повреждений оболочки 0 – 5 кВ, 0-10 кВ, DC
    Тактовый импульс 1:03
    Безопасность F-Ом контроль/ аврийное выкл., блокировка высокого напряжения
    Питание 110 В или 230 В, 750 Вт
    Габариты 480 x 290 x 495 мм
    Вес 17 кг
    Класс защиты IP 56 при закрытой крышке
    Рабочая температура -20 °C … +50 °C
    Температура при хранении -20 °C … +60 °C

  • Комплект поставки Easytest 20 kV

    Наименование Количество
    Прибор 1
    Кабели для подключения высокого напряжения, сети и заземления 1
    Сумка для кабелей 1
    Руководство по эксплуатации 1
    Ремень для переноски 1
