HVA-34, HVA 34

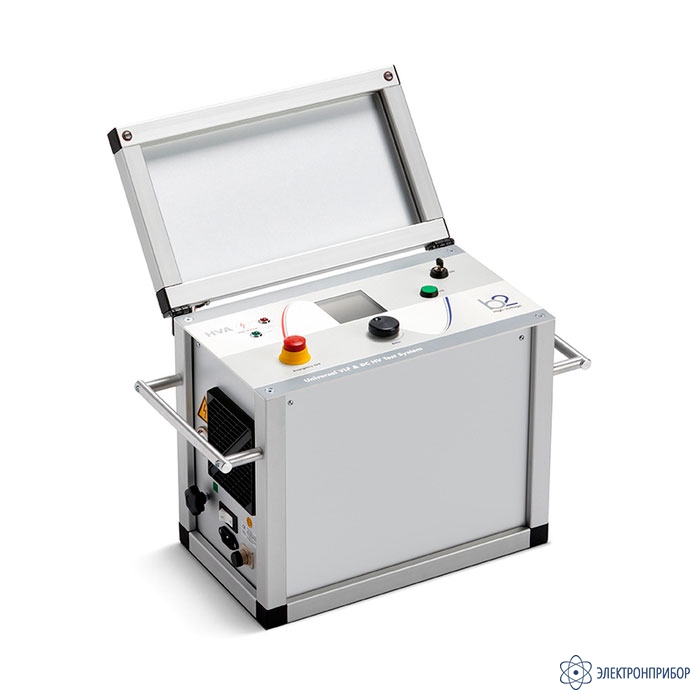

HVA34 — высоковольтная испытательная установка
Код товара: 31477-
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
70067-17 до 28.12.2027
-
Производитель
Описание высоковольтной испытательной установки HVA34:
Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка. Установка состоит из одного блока и поэтому сразу готова к безопасной работе - не требует межблочных кабелей соединения блоков и проверки надежности подсоединения, проявления «дребезга» контактов со временем.
Вместе с высоковольтным тестированием переменным напряжением СНЧ, установка позволяет тестировать образец постоянным напряжением, причем как положительной так и отрицательной полярности относительно земли.
Подаваемое тестирующее напряжение, ток, измеряемая емкость, сопротивление и время одновременно отображается на большом цифровом ЖК дисплее, а также сохраняется в памяти.
Применение высоковольтной испытательной установки HVA34:
Высоковольтная тестирующая установка HVA разработана для проведения тестирования различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование переключателей, высоковольтных трансформаторов, двигателей, изоляторов, высоковольтных вводов и т.д.
При тестировании кабеля установка может тестировать как кабели из сшитого полиэтилена так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA может использоваться для тестирования как основной изоляции кабеля так и его оболочки.
Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или квадратным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах . Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.
Особенности высоковольтной испытательной установки HVA34:
- Время работы- 24 часа в сутки, 7 дней в неделю;
- Испытание оболочки кабеляя;
- Встроенный генератор высоковольтных импульсов различной скважности для точного поиска места повреждения оболочки кабеля;
- Диагностика кабеля методом измерения частичных разрядов в комбинации с опционным модулем PD30. Подключение ОДНИМ кабелем;
- Наиболее современная на сегодняшний день из всех предлагаемых покупателям высоковольтных испытательных СНЧ установок, а также наиболее компактная и легкая по весу установка;
- Высоковольтное тестирование СНЧ (0.1 Гц), Постоянным напряжением DC (±), прожиг изоляции и тестирование оболочки кабеля;
- СНЧ тестирование: быстрое и безопасное тестирование длинных кабелей с изоляцией из сшитого полиэтилена (СПЭ);
- Автоматическое тестирование или в ручном режиме, согласно всем международным стандартам IEEE 400.2, VDE 0276, CENELEC, HD620 S1, NEN 3620, SANS 10198 и IEC 60060-3;
- Данная установка – все что нужно для диагностики кабеля в одном приборе;
- Идеальный, симметричный, полностью синусоидальный выходной высоковольтный сигнал на всем диапазоне, вне зависимости от нагрузки;
- Большой ЖК дисплей с подсветкой - Графическое отображение формы выходного тестирующего сигнала в реальном времени на дисплее прибора, а также всех параметров тестирования – напряжение, ток, емкость;
- Удобный и простой пользовательский интерфейс, управляемый только одним навигационным колесиком;
- Одноблочная, ударопрочная конструкция прибора;
- Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км стандартного высоковольтного кабеля или 10 км кабеля при тестировании одновременно по трем фазам;
- Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости от величины нагрузки;
- Энергонезависимая память;
- В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы;
- Защита от короткого замыкания в случае прожига изоляции.
-
-
Технические характеристики высоковольтной испытательной установки HVA34:
Параметр Значение Входное напряжение питания 230 В (48 - 62 Гц) (400 VA) Выходное напряжение Переменное, Синус: 0-34 кВ пиковое, симметричное, 24 кВ действ Переменное, Квадрат: 0-34 кВ
Постоянное ±: 0-34 kВРазрешение 100 В на всем диапазоне Погрешность ± 1% от диапазона Выходной ток 0 - 32 мA Разрешение 1 мкА Погрешность ±1% от диапазона Частота выходного сигнала 0.01 … 0.1 Гц с шагом 0.01 Гц (предустановка 0.1 Гц) автоматический выбор частоты Диапазон сопротивлений 0.1 MΩ ... 5 ГΩ Максимальная выходная нагрузка (при максимальном напряжении) 0.8 мкФ @ 0.1 Гц @ 23kВ действ (Прим 1500 м кабель)*
1.0 мкФ @ 0.05 Гц @ 23kВ действ (Прим 3000 м кабель)*
2.5 мкФ @ 0.02 Гц @ 23kВ действ (Прим 7600 м кабель)*
12.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
* Рассчитано для типичного кабеля с емкостью 330 пФ/мИзмерительный блок Цифровой ЖК дисплей для прямой индикации : Напряжение и Ток (Действующие значения и / или пиковые)Емкость, Сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ Память 50 ячеек памяти, энергонезависимая Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта Высоковольтные кабели Стандартные, длиной 4.5 м с зажимами-крокодил на конце (другие могут быть поставлены по запросу) Вес 20 кг Размер 430 x 360 x 250 мм -
Комплект поставки HVA34
№ Наименование Количество 1 Высоковольтная испытательная установка HVA34 1 2 Набор тестовых проводов длиной 4,5 м 1 3 Программное обеспечение 1 4 Кабель RS-232 1 5 Кабель заземления 1 6 Руководство по эксплуатации 1 -
