Установки для испытания основной изоляции кабеля из сшитого полиэтилена

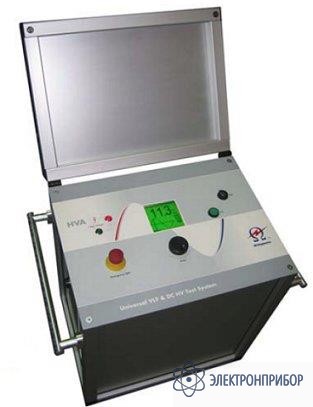

HVA60TD — высоковольтная испытательная установка

Код товара: 31479
  • 70067-17

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      70067-17 до 28.12.2027

    • Производитель

      b2 electronic GmbH, Австрия

    Сертификаты

    Назначение высоковольтной испытательной установки HVA60TD

    • Формирование и измерение высокого напряжения специальной формы инфранизкой частоты
    • Формирование и измерение высокого напряжения постоянного тока
    • Измерения тангенса угла диэлектрических потерь

    Принцип действия высоковольтной испытательной установки HVA60TD

    Принцип действия высоковольтной испытательной установки HVA60TD основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

    На выходе установки HVA60TD может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.

    Установка HVA60TD может работать как в ручном, так и в автоматическом режимах работы.

    Область применения высоковольтной испытательной установки HVA60TD

    • Испытание прочности и разрушающий пробой изоляции кабелей
    • Проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях

    Преимущества высоковольтной испытательной установки HVA60TD

    • Установка оснащена памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth
    • В основе конструкции лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов
    • Основные узлы: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления
    • Установка выполнена в металлических корпусах. На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых – высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
    • Установка относится к ремонтируемым и восстанавливаемым изделиям

    Особенности высоковольтной испытательной установки HVA60TD

    • Выходная мощность: 1 µF, 0,1 Гц, 44 кВ (действ.)
    • 0-60 кВ СНЧ AC, от 0,02 до 0.1 Гц , 0-60 кВ DC
    • Цифровое измерение действующего значения тока и напряжения
    • Автоматическое измерение сопротивления и емкости
    • Функция осциллографа и определение пробоя
    • измерения тангенса угла диэлектрических потерь
    • Оптимизация частоты тестирования
    • Поставляется в комплекте с программным обеспечением
    • В комплекте набор тестовых проводов длиной 4,5м
    • Размеры 430x360x520 мм / Вес 50 кг.

  • Технические харакетристики высоковольтной испытательной установки HVA60TD

    Параметр Значение
    Диапазон установки/измерений амплитудного значения напряжения переменного тока 0 – 62 кВ
    Диапазон установки/измерений среднеквадратического значения напряжения переменного тока 0 – 44 кВ
    Диапазон установки/измерений напряжения постоянного тока 0 – 60 кВ
    Диапазон установки/измерений амплитуды импульсов прямоугольной формы 0 – 60 кВ
    Частота выходного напряжения От 0,01 Гц до 0,1 Гц с шагом 0,01 Гц
    Пределы допускаемой основной приведенной погрешности измерения напряжения* ± 1 %
    Выходной ток 0 - 40 мA
    Пределы допускаемой основной приведенной погрешности измерения силы тока* ± 1 %
    Диапазон измерений тангенса угла диэлектрических потерь 1×10-4 – 1
    Погрешность измерения тангенса угла диэлектрических потерь ± 1×10-4
    Входное напряжение питания 110-240 В
    Диапазон сопротивлений 0.1 MΩ ... 20 ГΩ
    Максимальная выходная нагрузка (при максимальном напряжении) 1.0 мкФ @ 0.1 Гц @ 44 кВ действ (Прим 3000 м кабель)
    2.0 мкФ @ 0.05 Гц @ 44 кВ действ (Прим 6000 м кабель)
    5.0 мкФ @ 0.02 Гц @ 44 кВ действ (Прим 15500 м кабель)
    10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжению
    Измерительный блок Цифровой ЖК дисплей для прямой индикации:
    Напряжение и ток (действующие значения и / или пиковые)
    Емкость
    Сопротивление
    Время
    Напряжение пробоя
    Графическое отображение выходного напряжения в реальном времени
    Цикл тестирующий Продолжительный. НЕТ ТЕПЛОВЫХ ОГРАНИЧЕНИЙ ПО ВРЕМЕНИ РАБОТЫ
    Номинальная частота напряжения сети питания 50/60 Гц
    Память 50 ячеек памяти, энергонезависимая
    Температура окружающего воздуха от – 5 до + 45 °С
    Относительная влажность воздуха до 85 %
    Компьютерный интерфейс RS-232 кабель (ПО прилагается), USB флеш карта
    Габаритные размеры (длина×ширина×высота) 450×340×520 мм
    Масса 57 кг

    Примечание: * – при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона

  • Комплект поставки HVA60TD

    Наименование Количество
    Высоковольтная испытательная установка HVA60TD 1
    Кабель высоковольтный 1
    Кабель заземления 1
    Кабель питания 1
    Методика поверки 1
    Руководство по эксплуатации 1
    Сумка 1
