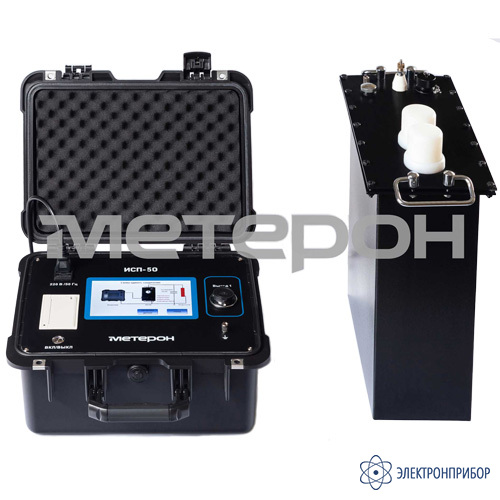

Метерон ИСП-50 — испытательная установка СНЧ
Код товара: 81240-
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
88329-23 до 28.02.2028
-
Производитель
Сфера применения испытательной установки СНЧ Метерон ИСП-50:
Модель Метерон ИСП-50 способна генерировать испытательное напряжение сверхнизкой частоты (СНЧ) до 50 кВ, с помощью которого проводятся испытания изоляции силовых кабелей, выполненной из сшитого полиэтилена (СПЭ). Установка оснащена большим сенсорным дисплеем, с помощью которого осуществляется управление и на котором отображается форма испытательного сигнала.
Функции испытательной установки СНЧ Метерон ИСП-50:
Определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена и других изолированных цепях, имеющих значительную электрическую ёмкость изоляции путём подачи на них испытательного напряжения сверхнизкой частоты (СНЧ).
Особенности испытательной установки СНЧ Метерон ИСП-50:
- возможен заказ установки с опцией испытания постоянным током;
- индикация кривых напряжения и тока;
- полностью автоматический блок управления;
- замкнутый контур управления напряжением с отрицательной обратной связью, выход без эффекта повышения мощности;
- встроенный принтер;
- цветной сенсорный ЖК-дисплей (154 × 86 мм);
- хранение результатов тестирования для последующего поиска и печати;
- автоматическое регулирование частоты 0,1 Гц, 0,05 Гц, 0,02 Гц, 0,01 Гц.
Возможен заказ установок с тремя различными комбинациями опциональных функций:
- измерение тангенса угла диэлектрических потерь, измерение емкости, измерение сопротивления изоляции;
- измерение частичных разрядов и измерение емкости;
- измерение тангенса угла диэлектрических потерь, измерение частичных разрядов, измерение емкости и сопротивления изоляции.
-
-
Технические характеристики испытательной установки СНЧ Метерон ИСП-50:
Метрологические характеристики Характеристика Диапазон Погрешность Применение Воспроизведение напряжения переменного тока (синус)1) от 1 до 50 кВ ±3% от измеренного значения выходная частота2): 0,1 Гц; 0,05 Гц; 0,02 Гц; 0,01 Гц
ручная и автоматическая регулировкаВоспроизведение напряжения постоянного тока от 1 до 50 кВ ±3% от измеренного значения опция Измерение силы переменного тока от 0 до 30 мА ±3% от измеренного значения - Измерение силы постоянного тока от 0 до 2 мА ±3% от измеренного значения опция 1) - искажение формы напряжения не более 5 %.
2) - отклонение частоты не более 0,5 %.Метрологические характеристики опциональных функций Характеристика Диапазон Разрешение Погрешность Применение Тангенс угла диэлектричесских потерь от 10-5 до 0,655 10-5 ± 1 % от измеренного значения - Измерение кажущегося разряда от 0,01 до 200 пКл 0,01 пКл ± 3 % от измеренного значения диапазон испытательного напряжения равен диапазону напряжения установки Электрическая емкость от 0,001 до 6 мкФ 0,001 мкФ ± 3 % от измеренного значения - Сопротивление изоляции от 0,01 до 65 ГОм 0,01 ГОм ± 3 % от измеренного значения - Общие характеристики Параметр Значение Максимальная ёмкость объекта испытания 5 мкФ Источник питания однофазная сеть переменного тока 220/110 В, 50 Гц Рабочие условия Температура от -20 до +50 °C Относительная влажность не более 85 % Габаритные размеры блока управления 400 × 310 × 200 мм Габаритные размеры бустера 450 ×190 × 360 мм Габаритные размеры конденсатора Ø110 × 450 (H)
только для установки с опцией испытания постоянным токомМасса блока управления 5 кг Масса бустера 45 кг Масса конденсатора 4,22 кг
только для установки с опцией испытания постоянным током -
Комплект поставки Метерон ИСП-50
№ Наименование Количество 1 Блок управления ИСП-50 1 2 Бустер 50 кВ 1 3 Конденсатор 1
