ИСП М 70, ИСПМ70

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

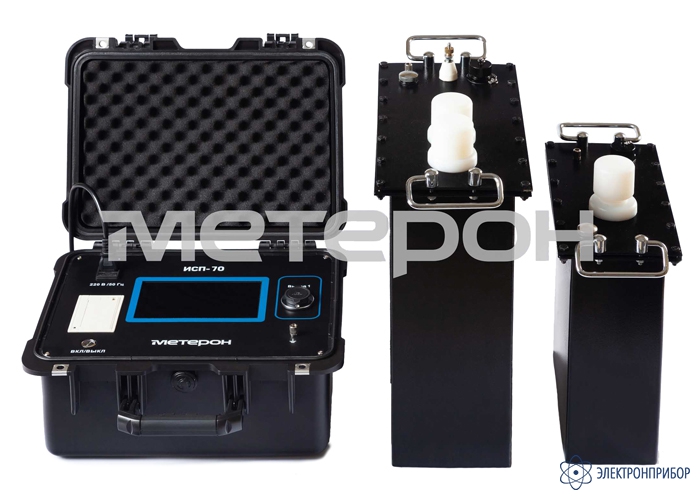

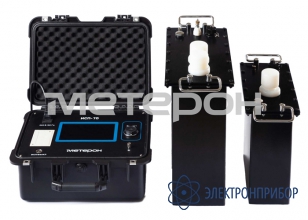

Метерон ИСП/М-70 — испытательная установка СНЧ

Код товара: 74396
  • 88329-23
    2 варианта исполнения

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      88329-23 до 28.02.2028

    • Производитель

      МЕТЕРОН

    Назначение испытательной установки СНЧ Метерон ИСП/М-70:

    Метерон ИСП/М-70 – это высоковольтная испытательная установка, генерирующая выходное напряжение сверхнизкой частоты (СНЧ) в диапазоне до 70 кВ. Основной сферой применения Метерон ИСП-70 является испытание изоляции силовых кабелей СПЭ. Установка имеет полностью автоматический блок управления с цветным сенсорным экраном и встроенным принтером.

    Функции испытательной установки СНЧ Метерон ИСП/М-70:

    • определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена и других изолированных цепях, имеющих значительную электрическую ёмкость изоляции путём подачи на них испытательного напряжения сверхнизкой частоты (СНЧ);
    • испытания бумажно-масляной изоляции кабелей и оболочки кабелей из сшитого полиэтилена (СПЭ) постоянным напряжением с измерением тока утечки (только для Метерон ИСП/М-70 (с функцией испытания постоянным напряжением)).

    Варианты исполнения испытательной установки СНЧ Метерон ИСП/М-70:

    Испытательная установка СНЧ Метерон ИСП/М-70 выпускается в двух исполнениях:

    Возможен заказ установок с тремя различными комбинациями опциональных функций:

    • измерение тангенса угла диэлектрических потерь, измерение емкости, измерение сопротивления изоляции;
    • измерение частичных разрядов и измерение емкости;
    • измерение тангенса угла диэлектрических потерь, измерение частичных разрядов, измерение емкости и сопротивления изоляции.

    Особенности испытательной установки СНЧ Метерон ИСП/М-70:

    • индикация кривых напряжения и тока;
    • полностью автоматический блок управления;
    • замкнутый контур управления напряжением с отрицательной обратной связью, выход без эффекта повышения мощности;
    • встроенный принтер;
    • цветной сенсорный ЖК-дисплей (154*86 мм);
    • хранение результатов тестирования для последующего поиска и печати;
    • автоматическое регулирование частоты 0,1 Гц, 0,05 Гц, 0,02 Гц, 0,01 Гц.

  • Технические характеристики испытательной установки СНЧ Метерон ИСП/М-70:

    Характеристика Диапазон Погрешность Примечание
    Метрологические характеристики
    Воспроизведение напряжения переменного тока (синус)1)

    От 1 до 70 кВ

    ±3% от измеренного значения

    Выходная частота2): 0,1 Гц; 0,05 Гц; 0,02 Гц; 0,01 Гц.
    Ручная и автоматическая регулировка
    Воспроизведение напряжения постоянного тока

    От 1 до 70 кВ

    ±3% от измеренного значения

    Только для установки Метерон ИСП/М-70 с постоянным напряжением
    Измерение силы переменного тока

    От 0 до 59 мА

    ±3% от измеренного значения
    Измерение силы постоянного тока

    От 0 до 2 мА

    ±3% от измеренного значения

    Только для установки Метерон ИСП/М-70 с постоянным напряжением
    Характеристика Диапазон Разрешение Погрешность Примечание
    Метрологические характеристики опциональных функций
    Тангенс угла диэлектрических потерь От 10-5 до 0,655 10-5 ±1% от измеренного значения
    Измерение кажущегося разряда От 0,01 до 200 пКл 0,01 пКл ±3% от измеренного значения Диапазон испытательного напряжение равен диапазону напряжения установки
    Электрическая емкость От 0,001 до 4 мкФ 0,001 мкФ ±3% от измеренного значения
    Сопротивление изоляции От 0,01 до 65 ГОм 0,01 ГОм ±3% от измеренного значения
    Характеристика Значение Примечание
    Общие характеристики
    Максимальная ёмкость объекта испытания 4 мкФ
    Источник питания Однофазная сеть переменного тока 220/110 В, 50 Гц
    Рабочие условия Температура от -20 до +50 °C
    Относительная влажность не более 85%
    Габаритные размеры блока управления 400 мм × 310 мм × 200 мм
    Габаритные размеры бустеров 290 мм х 150 мм х 350 мм
    450 мм x 190 мм × 360 мм    		 Комплект модели ИСП-70 содержит два бустера
    Габаритные размеры конденсатора Ø110x450(H) Только для установки Метерон ИСП/М-70 с постоянным напряжением
    Масса блока управления 5 кг
    Масса бустера 25 кг
    45 кг    		 Комплект модели ИСП-70 содержит два бустера
    Масса конденсатора 4,22 кг Только для установки Метерон ИСП/М-70 с постоянным напряжением

    Примечание:
    1) Искажение формы напряжения не более 5%.
    2) Отклонение частоты не более 0,5%.

  • Комплект поставки Метерон ИСП/М-70

    № Наименование Количество
    1 Блок управления ИСП/М-70 в выбранном исполнении 1
    2 Бустер 30 кВ 1
    3 Бустер 40 кВ 1
    4 Набор измерительных кабелей 1
    5 Конденсатор 1
