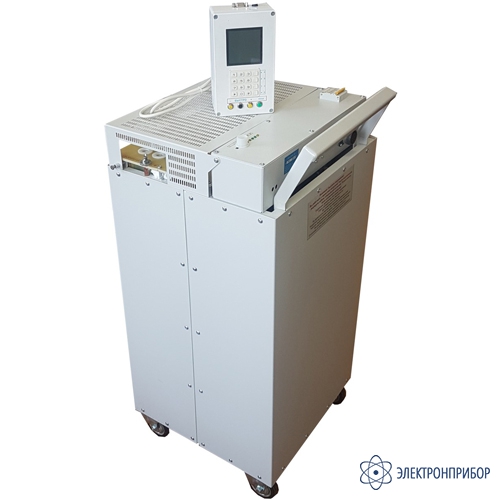

УВУ-45СНЧ — высоковольтная установка испытания кабеля из сшитого полиэтилена

Код товара: 47123

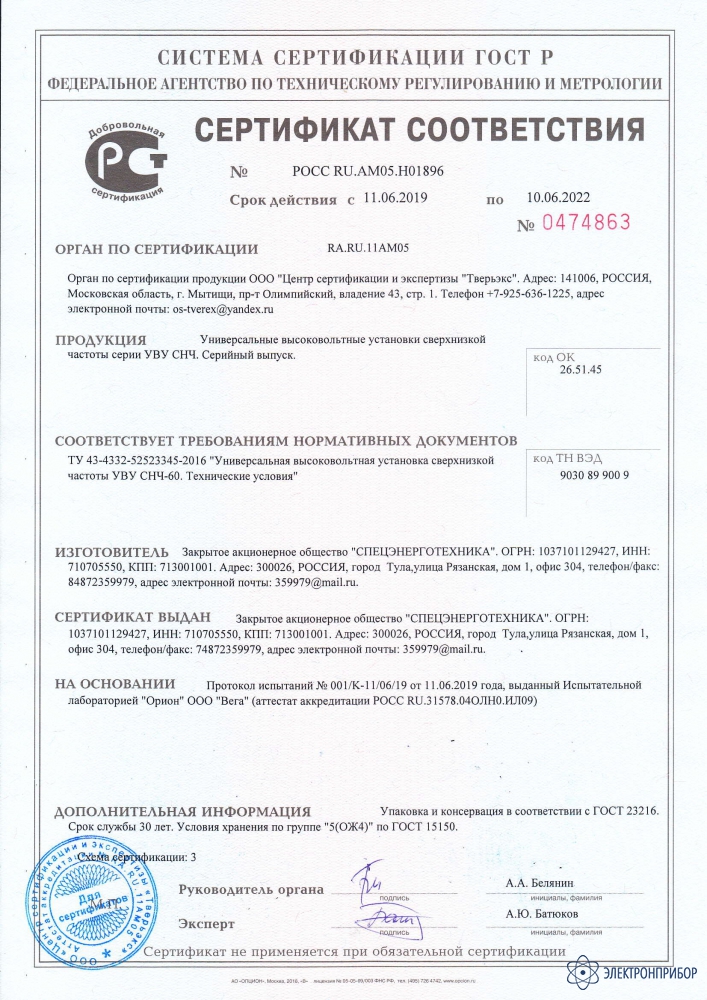

    Сертификаты

    Назначение высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-45СНЧ:

    Установка УВУ-45СНЧ (увеличенной мощности) предназначена для проведения испытаний и диагностики высоковольтных кабельных линий с изоляцией из сшитого полиэтилена 6 и 10 кВ синусоидальным или прямоугольным напряжением сверхнизкой частоты (VLF) 0,01…1 Гц.и повышенным постоянным напряжением.

    Описание высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-45СНЧ:

    Установка состоит из высоковольтного блока и пульта управления с большим ЖКдисплеем для графического отображение величины напряжения, токов утечки, емкости кабеля.

    Высоковольтная СНЧ установка УВУ-45СНЧ может использоваться как отдельный прибор и в составе передвижной электротехнической лаборатории (опционально крепления вместо колес).

    Особенности высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-45СНЧ:

    • Вывод результатов и рекомендаций на русском языке;
    • Осциллографическое представление сигналов;
    • Возможность использования УВУ-45СНЧ как испытательной установки постоянного напряжения положительной и отрицательной полярности относительно «земли» в ручном или автоматическом режиме;
    • Встроенный пакет программ для испытаний жил и оболочки как 1 фазного, таки 3-х фазного кабеля из сшитого полиэтилена с автоматическим проведением процедуры испытания и возможностью самостоятельного программирования и записи результатов во флэш-память пульта управления;
    • Полный автоматический цикл испытаний по встроенным программам с возможностью перепрограммирования под задачи самим пользователем;
    • Режим работы установки УВУ-45СНЧ– непрерывный без ограничения времени;
    • Измерение параметров нагрузки: емкости и сопротивления;
    • Цифровая система формирования выходного сигнала;
    • Автоподстройка частоты выходного напряжения с возможностью ручной установки;
    • Автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле из сшитого полиэтилена;
    • Не содержит механических переключателей и масла;
    • Полная сохранность кабелей из сшитого полиэтилена при испытаниях;
    • В комплект поставки установки УВУ-45СНЧ входит программное обеспечение «Регистратор СНЧ» - возможность передачи результатов испытаний на компьютер, хранение информации в базе данных, распечатка протокола испытаний в соответствии с требованиями РФ.

  • Технические характеристики высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-45СНЧ:

    Параметр Значение
    УВУ-30СНЧ
    компакт    		 УВУ-30СНЧ УВУ-30СНЧ-5 УВУ-30СНЧ-7 УВУ-40СНЧ УВУ-45СНЧ УВУ-60СНЧ УВУ-90СНЧ
    Рекомендация для испытания кабеля, кВ 6 - 10 6 - 20 6 - 35
    Максимальное значение амплитуды выходного напряжения, кВ 34 30 34 34 40 45 60 90
    Максимальное значение действующего выходного напряжения, кВ SIN 23
    SQU 34    		 SIN 23
    SQU 30    		 SIN 23
    SQU 34    		 SIN 23
    SQU 34    		 SIN30,5
    SQU 40    		 SIN34,5
    SQU 45    		 SIN 44
    SQU 60    		 SIN 64
    SQU 90
    Разрешение измерения напряжения, кВ 0,1
    Разрешение измерения тока, мкА 1
    Максимальное значение выходного тока I max, мА 30 30 60 90 30 30 40 40
    Частота выходного напряжения с шагом 0,01 Гц, Гц 0,01-1
    Емкость кабеля при частоте
    0,1 Гц/ длина кабеля примерно, МкФ/км кабеля    		 1/3 1/3 3,8/12 7/21 1/3 1/3 1/3 1,1/5
    Форма выходного напряжения Синусоидальный, Прямоугольный, Постоянный SIN/SQU/DC+/DC-
    Испытание оболочек кабеля Постоянный ток обеих полярностей
    Время испытаний, мин Без ограничений
    Дискретность установки 1 Мин
    Разряд кабеля Встроенный автоматический
    Напряжение питающей сети переменного тока 50/60гц, В 220
    Потребляемая максимальная мощность, кВт 1,8 2,0 2,5 3,2 2,5 2,7 3,2 3,8
    Масса блока, кг 32 58 60 60 62 65 70 105
    Масса пульта управления, кг 2,2
    Габариты блока, мм 430х460х630 430х460х810 460х430х950
    Габариты пульта управления, мм 200х120х75 200х120х75 200х120х75

  • Комплект поставки УВУ-45СНЧ

    № Наименование Количество
    1 Высоковольтный блок 1
    2 Пульт управления 1
    3 Программное обеспечение "Регистратор СНЧ", CD-диск 1
    4 Кабель сетевого питания 1
    5 Провод заземления 1
    6 Высоковольтный экранированный соединительный кабель с зажимом типа "крокодил", 3 м 1
