Установки для испытания основной изоляции кабеля из сшитого полиэтилена

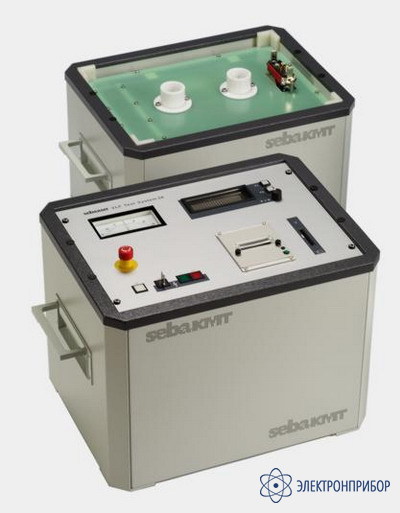

VLF 28 kV — испытательная система для кабелей с ПЭ/ПВХ и бумажно-масляной изоляцией (до 28 кВ при 4,5 мкФ, выходной ток 12 мА)

Код товара: 25821

  • Назначение системы VLF 28 kV:

    Переносная система VLF 28 фирмы SebaKMT применяется для испытания напряжением кабелей, рассчитанных на напряжение до 15 кВ.

    С помощью применения, запатентованного фирмой SebaKMT, напряжения косинусно-прямоугольной формы дефектные места в кабелях с ПЭ, ПВХ а также с бумажно-масляной изоляцией быстро приводятся в состояние пробоя, без ненужной дополнительной нагрузки на кабельную изоляцию.

    Эффективный источник напряжения и применение неизнашиваемого полупроводникового переключателя для создания регулярно изменяющего полярность испытательного напряжения обеспечивают длительный срок эксплуатации испытательной системы и стабильный, соответствующий сетевому напряжению 50 Гц переключающий фронт.

    Опциональное измерение тока утечки позволяет в процессе испытания производить оценку качества кабеля.

    Особенности системы VLF 28 kV:

    • Эффективная, транспортабельная и выполненная в различных вариантах универсальная система для испытания кабелей
    • Испытательное устройство, состоящее из двух модулей (модуль нагрузки и модуль управления) каждый весом около 25 кг
    • Опциональный модуль "Измерение тока утечки" для индивидуальной подстройки системы к специфическим испытательным требованиям
    • Опциональный модуль "Протоколирование" для комфортного и простого анализа результатов испытания прямо на месте, централизованного управления испытательными параметрами и репродуктивности процесса испытания
    • Автоматическое распознавание пробоя
    • Быстрое развертывание системы на месте трудоемкого соединения кабелями, защищенные от прикосновения штепсельные соединители, и встроенное устройство разрядки для обеспечения высокой степени безопасности
    • С помощью запатентованного метода сбережения электроэнергии во время смены полярности СНЧ напряжения достигается очень низкое энергопотребление системой при одновременно высокой емкости испытания
    • Испытание СНЧ 0,1 Гц рекомендовано документами HD 620S1, VDE 0276-620 и -621 и является эффективнейшим методом испытания ПЭ и ПВХ кабелей.

  • Технические характеристики системы VLF 28 kV:

    Параметр Значения
    СНЧ выходное напряжение 0 ... 28 кВ эфф
    Измерение тока утечки (опция) 0 ... 12 мA
    Форма напряжения Косинусно-прямоугольная
    Фронт переключения около 5 мс соответствует 50 Гц частоте сети
    Частота 0,1 Гц
    Выходное напряжение постоянного тока 0 ... 28 кВ
    Измерение тока утечки DC 0 ... 12 мA
    Допустимая емкость кабеля 4,5 мкФ / 28 кВ эфф.
    Разрядное устройство Встроенное, 4,4 мкФ за 5 сек
    Питание 230 В, 50 Гц, около 2,5 A
    120 В, 60 Гц, около 5 A
    Рабочая температура минус 20 ... +40 °C
    Вес около 50 кг (без опций)
    Габариты 550 x 1000 x 420 мм

  • Комплект поставки VLF 28 kV

    Наименование Количество
    Прибор VLF 28 1
    Кабель подключения высокого напряжения 5 м 1
    Кабель подключения 1
    Сумка для принадлежностей 1
    Проводник заземления 5 м 1
    Руководство по эксплуатации 1

    Доплнительная комплектация

    Наименование Цена
    EEPROM Chip-карта для сохранения в ЗУ По запросу
    Измерение тока утечки По запросу
    Определение пробоя с функцией отключения По запросу
    Протоколирование По запросу
    Распечатка протокола По запросу
    Считывающее устройство с Chip-карты (USB) По запросу
