Установки для испытания основной изоляции кабеля из сшитого полиэтилена

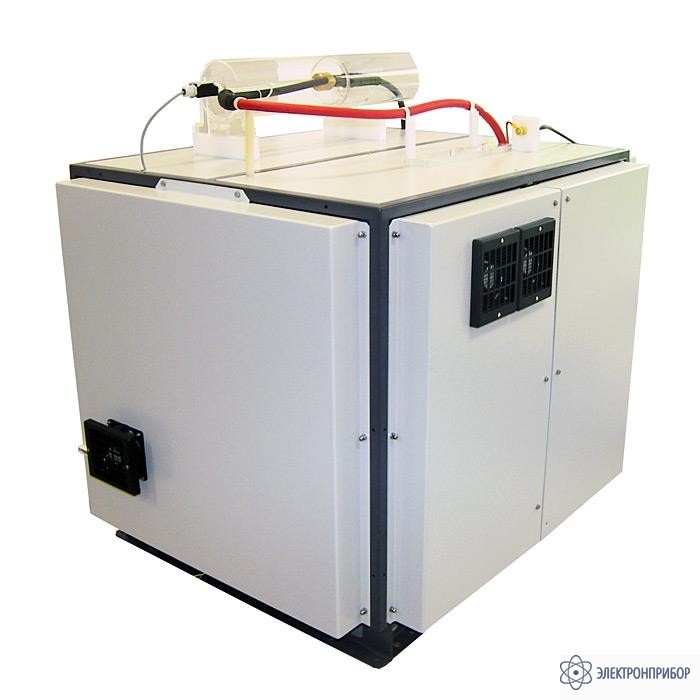

VLF CR-80-B — испытательная установка

Код товара: 33870

  • Назначение испытательной установки VLF CR-80-B

    Мощная и эффективная испытательная система СНЧ VLF CR-80-B предназначается для испытаний напряжением 0.1 Гц косинусно-прямоугольной формы кабельных линий, в соответствии с нормами DIN VDE.

    В соответствии с нормами кабели и муфты должны проверяться после укладки и ремонта на диэлектрическую прочность. Испытательная система VLF CR-80-B может быть использована для уровней номинального напряжения до 46 кВ.

    Установка VLF CR-80-B состоит из блока управления и высоковольтной части. Высокая испытательная мощность 2,5 мкФ позволяет одновременное испытание всех трех фаз.

    Система позволяет также испытать кабель и соединенные с ним распределительные устройства положительным или отрицательным постоянным напряжением.

    Косинусно-прямоугольная форма напряжения 0,1 Гц позволяет уверенно привести к пробою слабые места в кабельной линии.

    Преимущества испытаний СНЧ 0,1 Гц с косинусно-прямоугольной формой напряжения подтверждены многими научными исследованиями и практическими примерами. Данный метод рекомендован к использованию нормами DIN-VDE (HD 620 и 621) и стандартом IEEE400.

    Данная испытательная система СНЧ может использоваться как компонент электротехнической лаборатории, так и в качестве отдельной установки.

    Интергрированный контур безопасности и функция распознования пробоя обеспечивают высокий уровень безопасности работ.

    Измерение токов утечки позволяет осуществить качественную оценку состояния кабельной изоляции, а функция протоколирования позволяет сохранить и в дальнейшем обработать результаты испытаний.

    Достоинства испытательной установки VLF CR-80-B

    • Очень высокая испытательная мощность без снижения частоты
    • Отсутствие эффектов поляризации, как при испытаниях DC
    • Протоколирование
    • Функция распознавания пробоя
    • Измерение тока утечки

  • Технические характеристики испытательной установки VLF CR-80-B

    Параметр Значение
    Режим 0,1 Гц СНЧ
    Выходное напряжение СНЧ (Un) 0 … 80 кВэфф
    Выходной ток 0 … 12,5 мA
    Испытательная емкость при 80 кВэфф макс. 2,0 мкФ
    Испытательная емкость при 78 кВэфф макс. 2,2 мкФ
    Режим DC
    Выходное напряжение DC- 0 … -80 кВ
    Максимальный отрицательный выходной ток -12,5 мА
    Выходное напряжение DC+ -
    Измерение токов утечки Интегрировано
    Функция протоколирования Интегрировано
    Точное ОМП оболочки 0 … 10 кВ / Takt 1:3, 1:5, 1:9
    Входное напряжение 115 В/ 230 В ±10 %, 50/60 Гц 1900 ВА
    Размеры (ШхВхГл) 1350 x 1250 x 1100 (1500*) мм
    Вес 380 кг
    Класс защиты IP 20
    Рабочая температура -25°C … +55°C
    Температура хранения -40°C … +70°C

  • Комплект поставки VLF CR-80-B

    Наименование Количество
    Испытательная установка VLF CR-80-B 1
    Комплект кабелей 1
    Сумка для принадлежностей 1
