VLF SINUS 34, VLFSINUS34, VLF-SINUS-34

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

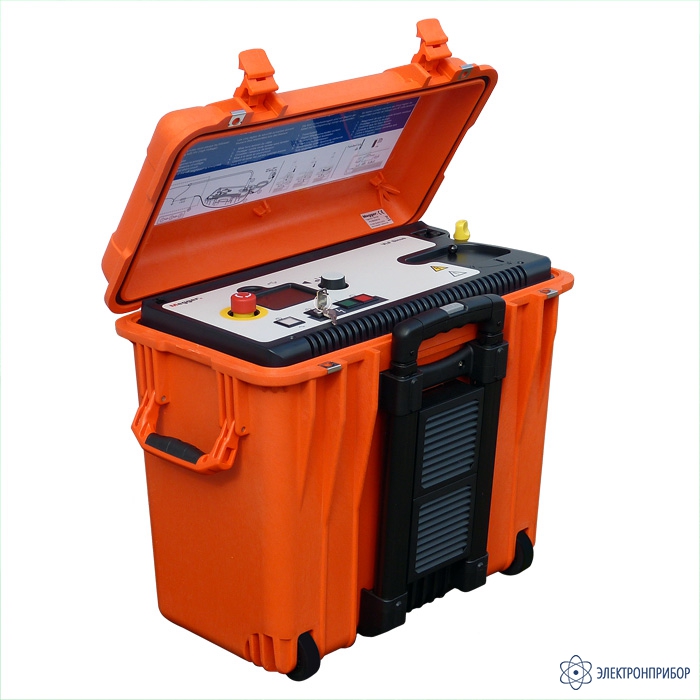

VLF SINUS 34 — установка для кабелей среднего напряжения

Код товара: 33872
  • 56326-14

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56326-14 до 07.12.2029

    • Производитель

      Seba, Германия

    • Артикул

      890026134-S

    Сертификаты

    Описание установки для кабелей среднего напряжения VLF SINUS 34:

    СНЧ VLF SINUS 34 кВ представляет собой компактную и, благодаря прочной конструкции, очень подходящую для полевых условий испытательную установку кабелей среднего напряжения. Оптимированный для удобной транспортировки и быстрой подготовки к использованию дизайн, а также возможность использования в течение длительного времени, превращают установку в идеальный инструмент для повседневных кабельных испытаний.

    Помимо кабелей и оболочки СНЧ испытательная установка Sinus 34 кВ может – в комбинации с прибором поиска замыканий на землю ESG NT – также использоваться для точной локализации повреждений оболочки кабеля. Поскольку установка может также использоваться в качестве источника напряжения для измерительной приставки tanDelta, ею можно дооснастить до универсальной испытательной и диагностической системы.

    Особенности установки для кабелей среднего напряжения VLF SINUS 34:

    • Высокая испытательная мощность до 5 мкФ;
    • Практичная, прочная и удобная конструкция;
    • Однокнопочное управление easyGO;
    • Интегрированная система безопасности;
    • Протоколирование;
    • Продолжительный режим работы.

  • Технические характеристики установки для кабелей среднего напряжения VLF SINUS 34:

    Параметр Значение
    Выходное напряжение
    VLF sinus 0 ... 24 кВэфф / 0 ... 34 кВпик
    Постоянное напряжение ± 0 ... 34 кВ
    VLF прямоуг. напряжение 0 ... 34 кВ
    Точность ± 1%
    Разрешение 0.1 кВ
    Выходной ток
    Диапазон измерений 0 ... 14 мА
    Точность ± 1%
    Разрешение 1 мкА
    Прочие технические характеристики
    Частотный диапазон 0.01 Гц ... 0.1 Гц автоматическое согласование частоты
    Испытательная емкость 0.6 мкФ @ 0.1 Гц на 24 кВэфф
    5 мкФ @ 0.01 Гц на 21 кВэфф
    14,4 мкФ - максимально возможное при уменьшенной частоте и напряжении
    Испытательная емкость при 0.1Гц
    6/10 кВ
    6,35/11 кВ
    12/20 кВ
    12,7/22 кВ    		 Испытание 3-Uo
    0.85 мкФ (18 кВ)
    0.75 мкФ (19 кВ)
    0.5 мкФ (34 кВ)*
    0.5 мкф (34 кВ)*
    Синусоидальное напряжение    		 Диагностика 1.5-Uo
    1.65 мкФ (9 кВ)
    1.55 мкФ (10 кВ)
    0.85 мкФ (18 кВ)
    0.75 мкФ (19 кВ)
    Входное напряжение 100В ... 260 В, 50/60 Гц, 400 ВА
    Испытание оболочки 0 ... 5 кВ, 0 ... 10 кВ DC
    Точная локализация повреждения оболочки 0 ... 5 кВ, 0 ... 10 кВ DC, Тактовая частота 1:3 и 1:4
    Безопасность Мониторинг заземления, автомат. разрядка испытуемого объекта
    Размеры (Ш x В x Гл) 520 x 450 x 300 мм
    Вес 25 кг
    Класс защиты IP 20 / IP 54 (работа/транспортировка)
    Рабочая температура -20 °C ... +55 °C
    Температура хранения -25 °C ... +70 °C

  • Комплект поставки VLF SINUS 34

    № Наименование Количество
    1 Установка для кабелей среднего напряжения VLF SIN-34 1
