VLF SINUS 45, VLFSINUS45, VLF-SINUS-45

Установки для испытания основной изоляции кабеля из сшитого полиэтилена

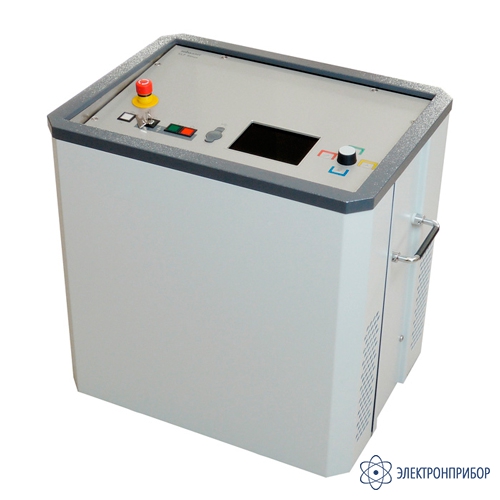

VLF SINUS 45 с модулем TD — испытательная и диагностическая система для кабелей среднего напряжения

Код товара: 56301
  • 56326-14

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      56326-14 до 07.12.2029

    • Производитель

      Seba, Германия

    Сертификаты

    Описание испытательной и диагностической системы для кабелей среднего напряжения VLF SINUS 45 с модулем TD:

    СНЧ Sinus 45 кВ с интегрированной функцией измерения tanDelta представляет собой компактную, прочную и переносную испытательную и диагностическую установку для кабелей среднего напряжения.

    Установка может использоваться для проведения испытаний напряжением СНЧ и DC, а также для диагностики кабелей, испытания кабельной оболочки и, в комбинации с прибором поиска замыканий на землю ESG NT, для точной локализации повреждений оболочки кабеля. Кроме этого, внутренняя опциональная функция измерения tanDelta предоставляет достоверную информацию о степени старения кабелей среднего напряжения.

    Новшеством является автоматическая оценка измеренных данных tanDelta, осуществляемая на основании имеющихся нормативных документов. Сразу же после измерения пользователь получает ясную картину о состоянии кабеля.

    Особенности испытательной и диагностической системы для кабелей среднего напряжения VLF SINUS 45 с модулем TD:

    • Многофункциональная система для испытания диэлектрической прочности и диагностики;
    • Интуитивное меню пользователя с большим запоминающим устройством;
    • Автоматическая оценка измеренных результатов;
    • Высочайшая степень безопасности благодаря контролю заземления и распознаванию пробоя.

  • Технические характеристики испытательной и диагностической системы для кабелей среднего напряжения VLF SINUS 45 с модулем TD:

    Параметр Значение
    Выходное напряжение
    VLF sinus 0 ... 32 кВэфф / 0 ... 45 кВпик
    Постоянное напряжение ± 0 ... 45 кВ
    СНЧ-прямоугольной формы 0 ... 45 кВ
    Точность ± 1%
    Разрешение 0,1 кВ
    Выходной ток
    Диапазон измерений 0 ... 20 мА
    Точность ± 2%
    Разрешение 10 мкA
    Частотный диапазон 0,01 Гц ... 0,1 Гц автоматическое согласование частоты
    Выходное напряжение 0,6 мкФ @ 0,1 Гц при 32 кВэфф
    10 мкФ максимальная испытательная емкость
    Измерительная приставка tanDelta
    Диапазон измерений 10-3 ... 10
    Точность 10-3
    Разрешение 10-4
    Испытание оболочки (согласно IEC 60229) 0 ... 5 кВ, 0 ... 10 кВ, 0 ... 20 кВ DC
    Точная локализация поврежденной оболочки 0 ... 5 кВ, 0 ... 10 кВ, 0 ... 20 кВ DC
    Тактовая частота 1:3 и 1:4
    Общие характеристики
    Безопасность Мониторинг заземления, автоматическая разрядка испытуемого объекта
    Входное напряжение 100 В ... 264 В, 50/60 Гц, 600 ВA
    Рабочий цикл Продолжительный/непрерывный
    Внутренняя память По меньшей мере 1000 измерений
    Размеры (ш x в x г) 544 x 520 x 416 мм
    Вес 50 кг
    Класс защиты IP 21
    Рабочая температура -20 °C ... +55 °C
    Температура хранения -20 °C ... +70 °C

  • Комплект поставки VLF SINUS 45 с модулем TD

    № Наименование Количество
    1 Испытательная и диагностическая система для кабелей среднего напряжения VLF SINUS 45 с модулем TD 1
    2 Высоковольтный соединительный кабель 5 м 1
    3 Сетевой/ заземляющий кабель 3 м 1
    4 Сумка для принадлежностей 1
    5 USB разъем для протоколирования 1
    6 Инструкция по эксплуатации 1
