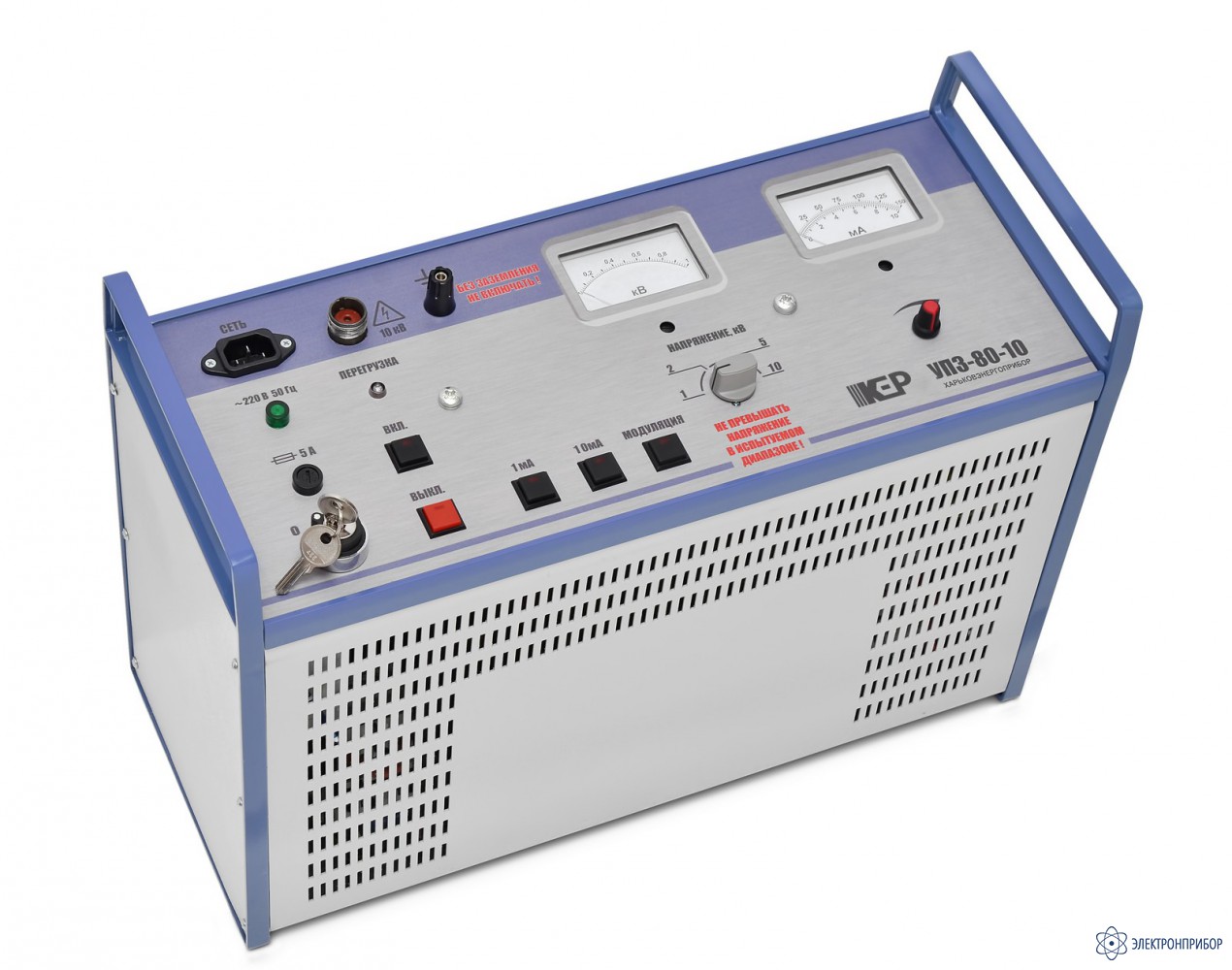

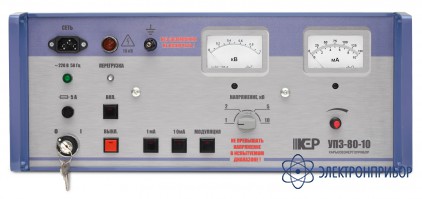

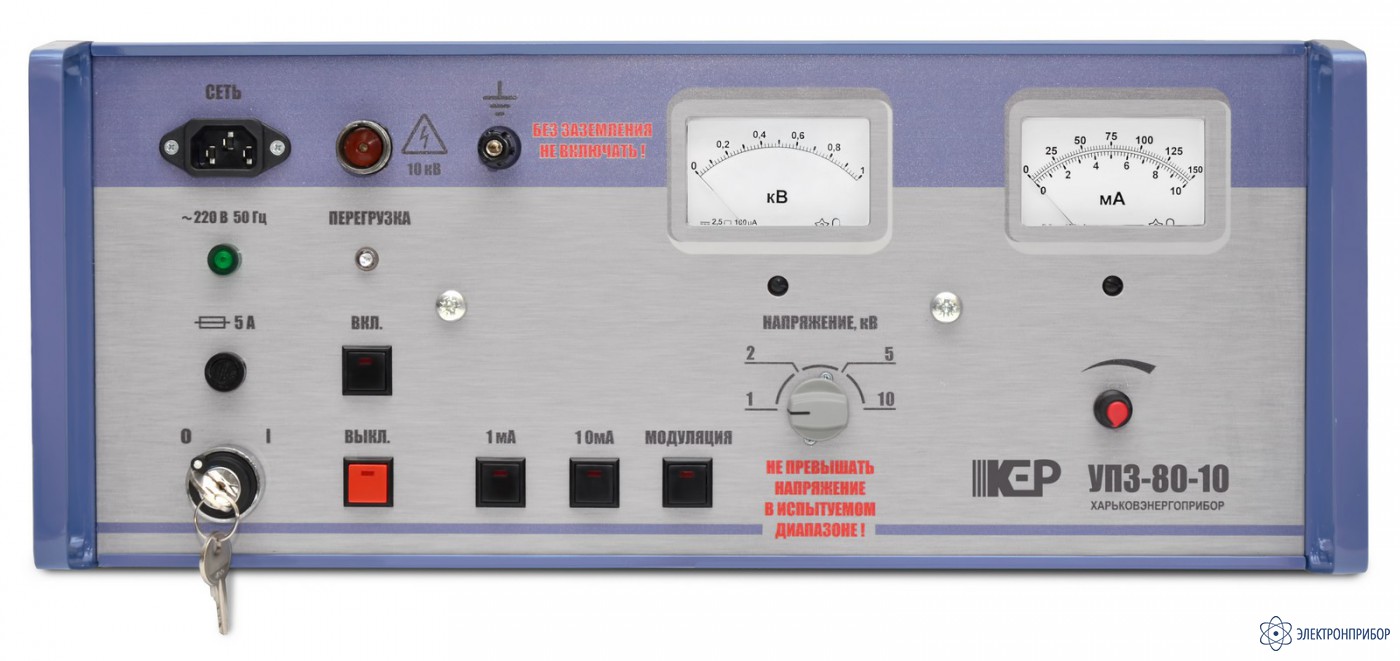

УПЗ-80/10 — установка для испытания оболочек кабеля с изоляцией из сшитого полиэтилена (10 кВ)

Код товара: 26749
  • Установка для испытания оболочек кабеля с изоляцией из сшитого полиэтилена (10 кв) УПЗ-80/10 Установка для испытания оболочек кабеля с изоляцией из сшитого полиэтилена (10 кв) УПЗ-80/10

    Назначение установки УПЗ-80/10:

    УПЗ-80 предназначен для испытаний оболочки кабеля с изоляцией из сшитого полиэтилена, предварительной и точной локализации повреждений оболочки кабеля. УПЗ 80 может применяться для преобразования высокоомных дефектов на сигнальных кабелях, кабелях управления и связи. УПЗ-80 имеет моноблочную конструкцию и является переносным оборудованием.

    Условия эксплуатации установки УПЗ-80/10:

    • Температура окружающего воздуха, °С: от минус 5 до + 45;
    • Относительная влажность воздуха при температуре +25 °С, %, не более: 80;
    • Атмосферное давление, мм рт. ст.: от 630 до 800.

  • Технические характеристики установки УПЗ-80/10:

    Параметр Значение
    Напряжение питающей сети однофазного переменного тока, В 220±11
    Частота питающей сети однофазного переменного тока, Гц 50...60
    Максимальный потребляемый ток, А, не более 4
    Максимальная потребляемая мощность, кВА, не более 0,750
    Форма выходного напряжения Постоянное
    Максимальный выходной ток, мА 1500, 750, 350, 150
    Выходное испытательное напряжение, В 500, 1000, 2000, 5000, 10000
    Приведенная погрешность измерения высокого напряжения, % ±3
    Приведенная погрешность измерения выходного тока, % ±3
    Минимальная емкость нагрузки, мкФ 0,1
    Рабочий цикл при номинальной мощности:
    - работает, час, не менее 2
    - не работает, час, не более 1
    Масса установки, кг, не более 45
    Габаритные размеры, мм, не более 560х410х305
    Средний срок службы, лет 10

  • Комплект поставки УПЗ-80/10

    Наименование Количество
    Вставка плавкая 3
    Провод высоковольтный экранированный, Длина 6 м 1
    Провод заземления, 6 мм2, Длина 6 м 1
    Руководство по эксплуатации 1
    УПЗ-80/10 1

  • Файлы для УПЗ-80/10

Файлы для УПЗ-80/10
