Трассировка и поиск повреждений индукционным методом
Абрис 24.20 — комплект трассопоисковый с генератором ТГ-24.20 и приемником ТМ-8
Код товара: 38866-
Описание комплекта Абрис 24.20:
Комплект состоит из генератора ТГ-24.20 и приемника ТМ-8.

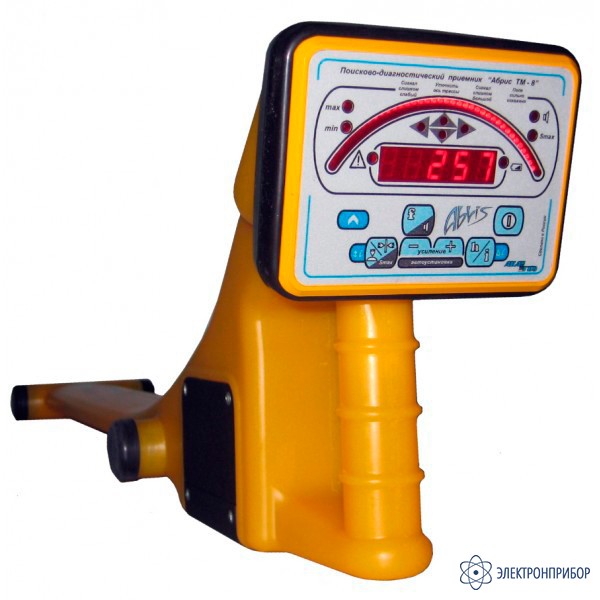

Назначение приемника ТМ-8:
Трассопоисковый приемник многочастотный ТМ-8 (далее приемник) предназначен для определения положения и глубины залегания подземных металлических трубопроводов и кабелей. Приемник может использоваться как в составе комплекта «Абрис» (совместно с генератором ТГ-ХХ), так и автономно - для обнаружения коммуникаций в пассивном режиме.
Задачи, решаемые приемником ТМ-8:
- Определение положения подземных коммуникаций;
- Прямой цифровой отсчет глубины залегания подземной коммуникации;
- Прямое цифровое измерение величины тока (совместно с генератором ТГ-ХХ);
- Определение типа подземной коммуникации (труба – кабель).
Описание генератора ТГ-24.20:
Модель ТГ-24.20 выпускается в качестве замены старых моделей типа ТГ-12 и ТГ-24.
Модель ТГ-24.20 обладает улучшенными характеристиками, пригодна для использования в том числе и трассопоисковыми приемниками практически любых сторонних производителей.
-
-
Технические характеристики комплекта Абрис 24.20:
Параметр Значения Приемник ТМ-8 Рабочие частоты пассивные 50,100,15-24 кГц Рабочие частоты активные 1450,9820 Гц Максимальная измеряемая глубина до 10 м Максимальная глубина обнаружения до 25 м Максимальное удаление от генератора до 5 км Время непрерывной работы без звука до 50 часов Питание 2 элемента D Габариты 720 x 110 x 150 мм Вес прибора без чехла 1700 г Генератор ТГ-24.20 Корпус (материал) Пластик Размер без ручки (мм) 200x110x200 Масса генератора не более (кг) 3 Аккумуляторная батарея 9А*ч 12 вольт Запас мощности аккамуляторной Батареи 110 Ватт*час Выходная мощность генератора Номинальная \ Максимальная 20 ватт Время работы в номинальном режиме от встроенной аккумуляторной батареи Не менее 5 часов при температуре воздуха 20°С Внешнее питание (Вольт) 10...15 Выходные частоты Любые от 30 Гц до 12 КГц и отдельно частота 33 КГц Режим стабилизации тока Нет Согласование с нагрузкой Автоматическое -
Комплект поставки Абрис 24.20
№ Наименование Количество 1. Генератор ТГ-24.20 1 2. Приемник ТМ-8 1 3. Инструкция по эксплуатации 1 4. Чехол 1 5. Зарядное устройство 220 Вольт 1 6. Комплект соединительных проводов 1 7. Штырь заземления 1 8. Рамка индуктивной связи 1
