Атлет ТЭК 127АНЭ, Атлет ТЭК127АНЭ, Атлет ТЭК-127 АНЭ, Атлет ТЭК-127-АНЭ
Трассировка и поиск повреждений индукционным методом

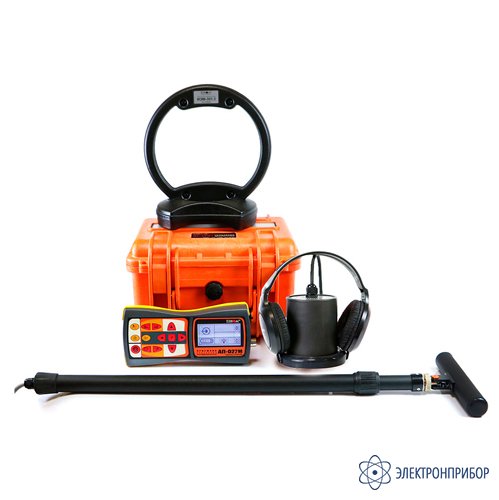

Атлет ТЭК-127АНЭ — кабеледефектоискатель
Код товара: 36990-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00003314
Описание кабеледефектоискателя Атлет ТЭК-127АНЭ:
Атлет ТЭК-127АНЭ - комплект с интеллектуальным алгоритмом выявления дефектов и мощным генератором. Рекомендуемые области применения: электроэнергетика.
Назначение кабеледефектоискателя Атлет ТЭК-127АНЭ:
- поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м;
- поиск места повреждения силового кабеля индукционным методом;
- поиск мест повреждения кабеля акустическим методом;
- поиск мест пересечения трубопроводов и кабеля.
Особенности приемника АП-027М:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.

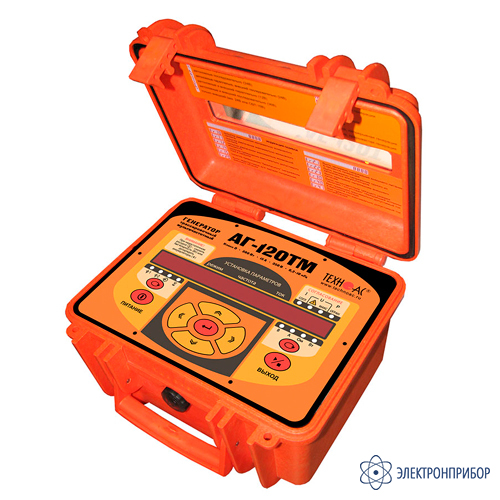

Особенности генератора АГ-120ТМ:
- автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
- мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот;
- автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
- высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
- многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
- возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
-
-
Технические характеристики кабелетрассоискателя Атлет ТЭК-127АНЭ
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны -синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Параметр Значение Характеристики трассировочного генератора АГ-120ТМ Частоты синусоидального сигнала, Гц Частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую памятьЧастота f1 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.Режимы генерации Режим 1 непрерывный «НП» Режим 2 кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс;
- частота следования импульсов - 1 ГцРежим 3 двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц;
- вторая частота - 8192 Гц;
- соотношение амплитуд первой и второй частот - 4:1Режим 4
генерация ударных импульсов «УР» (ударный режим):
- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)
- частота следования импульсов (ударов), ударов в минуту:
--- низкая - 30
--- средняя - 60
--- высокая - 120
- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматическиВыходные параметры синусоидальной генерации Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки
10
15Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12 В
- при питании от сетевого блока
220 (180 при «2F»)
330 (260 при «2F»)
110 (90 при «2F»)Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21 В
- с добавлением внешнего аккумулятора 12 В
- от сетевого блока (СБП)
150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»Примечание. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ. Допустимое сопротивление нагрузки любое (0…∞);
ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.Согласование с нагрузкой автоматическое, обеспечивающее достижение заданного тока в нагрузке;
ручное (кнопками "Вверх" или "Вниз")Источники питания Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач Ресурс питания при 0ºС в зависимости от мощности не менее, ч Непрерывная и двухчастотная генерация генерация 1,7 (при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В);
4,0 (при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В)Импульсные посылки одной частоты 11 (при 200 Вт автономно/300Вт с дополнительным аккумулятором 12 В);
25 (при 100 Вт автономно/150Вт с дополнительным аккумулятором 12 В)Генерация ударных импульсов с максимальной частотой 80 ударов в минуту 25 (при силе удара «С2» автономно или «С3» с дополнительным аккумулятором;)
62 (при силе удара «С1» автономно)Время зарядки полностью разряженных автономных аккумуляторов не более 8 ч Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А максимум Допустимые внешние аккумуляторы 11...14 В / 22…28 В Функциональные особенности Автоматические функции выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
автосогласование (достижение заданного тока в нагрузке);
автоматический «интеллектуальный» выбор выходной мощности;
специальная программа управления передающей антенной;
встроенное автоматическое зарядное устройство;
автоотключение питания при простое (1 минута)Автоматические выключения генерации (зарядки) при разряде аккумуляторов ниже допустимой нормы;
при несоответствии внешнего напряжения режиму зарядки;
при превышении допустимого потребляемого тока;
при отключении внешнего питания в процессе генерации;
при коротком замыкании выхода в процессе генерации;
при несоответствии режима генерации наличию/отсутствию антенны на выходеТипы подключаемых нагрузок при генерации «SIN» непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)Конструктивные параметры Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80% Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона все питающие напряжения;
режимы и установки;
ресурс питания;
«МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС Степень защиты корпуса IP54 Габаритные размеры электронного блока (кейса), не более 305х270х191 мм Вес электронного блока, не более 14,5 кг Параметр Значение Характеристики электромагнитного датчика EMD-257 Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Характеристики акустического датчика AD-327 Габаритные размеры прибора, не более 120х135 мм Масса, не более 1,7 кг Характеристики индукционной антенны ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более 10 Вт Модуль полного комплексного сопротивления на частоте 8192 Гц 36 Ом Тип корпуса пластмассовый, герметичный -
Комплект поставки Атлет ТЭК-127АНЭ

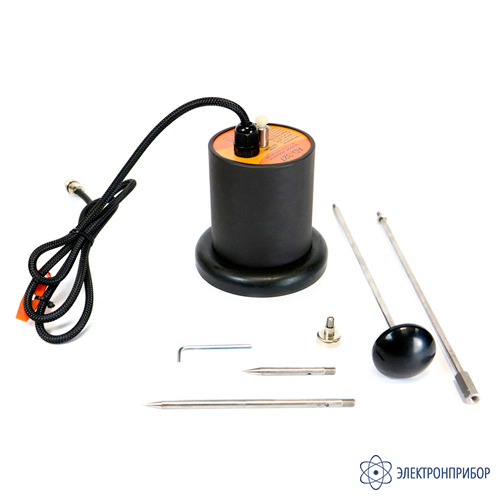

№ Наименование Количество 1 Трассопоисковый приемник АП-027М 1 2 Генератор АГ-120ТМ 1 3 Датчик электромагнитный EMD-257 1 4 Комплект акустического датчика AD-327 1 5 Индукционная антенна ИЭМ-301.3 1 6 Головные телефоны 1 7 Держатель для приемника АП-027.00.010 1 8 Батарейки для приемника (AA) 4 9 Устройство зарядное AG120.02.100 1 10 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 11 Кабель для подключения нагрузки АГ120.02.050 1 12 Кабель АГ105.02.020 1 13 Контакт магнитный АГ120.02.090 2 14 Штырь заземления АГ110.02.004 2 15 Крестовая отвертка 1 16 Кабель для подключения внешнего аккумулятора AP027.02.030 1 17 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 18 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1 19 Сумка для генератора АГ-120ТМ (чехол 53181) 1 20 Сумка для комплекта (чехол 53183) 1 21 Руководство по эксплуатации 3 22 Паспорт 1 -
