Трассировка и поиск повреждений индукционным методом

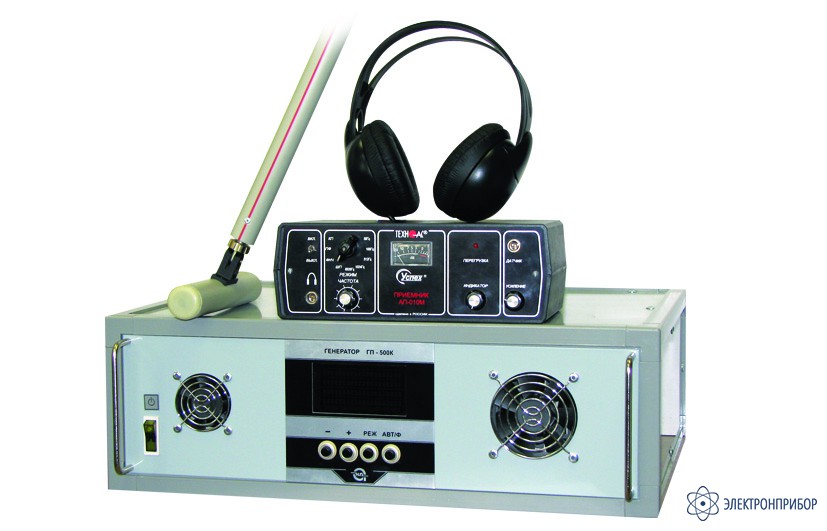

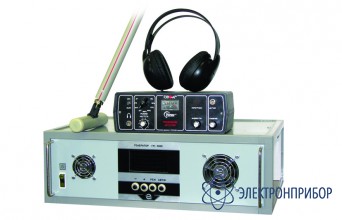

Атлет ТЭК-500А — кабелетрассотечеискатель

Код товара: 22928

  • Назначение трассокабелеискателя Атлет ТЭК-500А:

    Трассокабелеискатель предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей. Наличие акустического датчика позволяет проводить поиск места повреждения кабеля акустическим методом и поиск утечек из трубопроводов.

    Решаемые задачи:

    • Трассировка кабельных линийи определение глубины залегания;
    • Трассировка металлических трубопроводов и кабельных линий, определение глубины их залегания;
    • Трассировка и контроль изоляции защитных покрытий газопровода;
    • Поиск места повреждения кабеля;
    • Поиск мест пересечения трубопроводов и кабеля.

  • Технические характеристики трассокабелеискателя Атлет ТЭК-500А:

    Параметр Значения
    Приёмник АП-010
    Девять режимов работы на 26 частотных диапазонах, Гц 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ»(10 диап), «КП»
    Общий коэффициент усиления по звуковому тракту, дБ 35
    Напряжение питания, В 9+1-2,5
    Тип элементов питания 6 х 1,5 В (батареи типа “С”)
    Мощность, подводимая к головным телефонам, мВт 100
    Потребляемая мощность, не более, Вт 0,9
    Габаритные размеры прибора, не более, мм 250 х 90 х 150
    Масса, не более, кг 1,2
    Датчик акустический АД – 200
    Чувствительность, V/g 5
    Габаритные размеры прибора, не более, мм 105 х 75
    Масса, не более, кг 1,5
    Электромагнитный датчик ЭМД-227
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 8928; 1024; 512 Гц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)

  • Комплект поставки Атлет ТЭК-500А

    № Наименование Количество
    1. ГП-500К - генератор поисковый 1
    2. Приемник АП-010 1
    3. Акустический датчик АД-200 1
    4. Электромагнитный датчик ЭМД-227 1
    5. Головные телефоны 1
    6. Дополнительные принадлежности 1
    7. Руководство по эксплуатации 1
